     КМГУ

Страна: Россия
Тип: Контейнер малогабаритных грузов

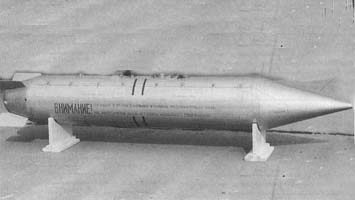

Контейнеры малогабаритных грузов КМГУ (КМГУ-2) предназначены для боевого применения авиабомб малых калибров, не имеющих подвесных ушков, и мин. Бомбы и мины укладываются в контейнер в специальных блоках - БКФ (блоках контейнерных для фронтовой авиации). КМГУ состоит из корпуса цилиндрической формы с передним и задним обтекателями и содержит 8 блоков БКФ с авиабомбами или минами, устанавливаемых в отсеки. Отсеки закрываются створками, управляемыми пневмосистемой. Электросистема КМГУ обеспечивает тактический сброс боеприпасов поблочно серией с интервалами между блоками 0.05, 0.2, 1.0 и 1.5 с.

На самолетах семейства Су-27 блоки БКФ обычно снаряжаются 12 осколочными авиабомбами АО-2,5РТ калибра 2.5 кг или 12 противотанковыми минами ПТМ-1 массой 1.6 кг или 156 фугасными минами ПФМ-1С массой 80 г. Контейнеры КМГУ (КМГУ-2) подвешиваются по одному на универсальные балочные держатели типа БД3-У.














Масса, кг:
- пустого контейнера
- снаряженного контейнера
- снаряжения
Габаритные размеры, мм:
- длина контейнера
- ширина контейнера
- высота контейнера
Условия применения:
- высота сброса бомб, км
- скорость сброса, км/ч


170
525
270

3700
460
545

0.03-1
500-1100



Список источников:

Крылья России. Су-27 и его модификации
