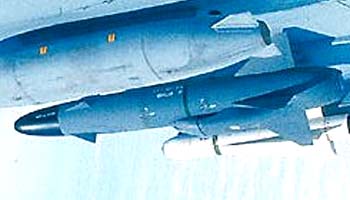

     RBS15G

Страна: Швеция
Тип: Управляемая бомба



Согласно сообщениям зарубежной печати, в настоящее время в Швеции на базе противокорабельной управляемой ракеты RBS15 разрабатывается УАБ RBS15G, которая рассматривается военными специалистами этой страны как перспективное авиационное оружие для истребителей Вигген и Грипен,

Бомба оснащается телевизионной системой наведения и крестообразным крылом с выдвигающимися после сбрасывания консолями. Телевизионная аппаратура наведения УАБ имеет примерно ту же структуру построения, что и американская бомба GBU-15. В ее головном модуле используется гиростабилизированная телевизионная камера, а в хвостовой части - приемопередающий блок для передачи изображения с борта УАБ и приема команд управления и наведения. С целью повышения помехоустойчивости в блоке применяются методы широкополосных передач с псевдошумовым кодированием в диапазоне частот 15-17 ГГц. Блок имеет направленную в заднюю полусферу антенну с управляемой диаграммой направленности по азимуту. Самолет-носитель оборудуется аппаратурой управления и связи, которая размещается в подвесном контейнере. В головной части контейнера установлена неподвижная антенна, а в хвостовой - фазированная антенная решетка с управлением диаграммой направленности по азимуту и углу места. В перспективе рассматривается возможность оснащения УАБ тепловизионной аппаратурой наведения.

Бомбометание УАБ предполагается производить с горизонтального полета, причем предварительный поиск цели будет осуществляться либо визуально с выходом в район цели с помощью бортовой инерциальной навигационной системы самолета-носителя, либо по изображению на бортовых индикаторах, получаемому с помощью РЛС или инфракрасной станции обзора в передней полусфере. После сбрасывания бомбы самолет-носитель должен совершить разворот на 180¦, при этом его нагигационно-бомбардировочная система будет непрерывно рассчитывать местоположение бомбы, а по завершении выхода на обратный курс она обеспечит методом счисления пути наведение хвостовой антенны аппаратуры управления и связи в сторону УАБ. При установлении устойчивой связи на самолетном телевизионном индикаторе появляется изображение местности, снимаемое телевизионной аппаратурой УАБ, которое используется летчиком для выполнения захвата цели. В случае успешного захвата бомба может быть переведена в режим самонаведения, а при необходимости (при уничтожении слабоконтрастной цели, в условиях неблагоприятной видимости, для попадания в болеэ уязвимые места крупноразмерной цели) наведение УАБ на конечном участке траектории будет производиться вручную. По мнению шведских военных специалистов, такой способ наведения снижает ограничения на маневрирование самолета-носителя, так как исключает необходимость захвата цели перед сбрасыванием УАБ, хотя и требует довольно высокой точности управления антенной аппаратуры управления и связи.















Список источников:

Зарубежное военное обозрение. Управляемые авиабомбы
