     Medusa

Страна: Италия
Тип: Неуправляемый реактивный снаряд

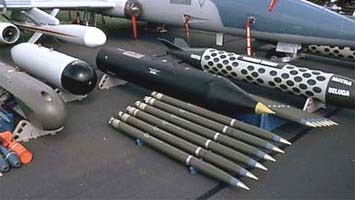

Неуправляемая авиационная ракета (НАР) "Medusa" калибра 81 мм разработана итальянской фирмой SN1A BPD. Она принята на вооружение ВВС Италии и предлагается на экспорт.

Двигатель НАР снаряжается зарядом двухосновного твердого топлива, которое характеризуемся малой дымностью при горении и обеспечивает начальную скорость полета ракеты 50-60 м/с. Максимальная дальность стрельбы 12 км. В хвостовой части двигателя находятся трехперьевой складывающийся стабилизатор, выполненный из алюминиевого сплава, и дефлекторы для отвода газовой струи, в совокупности обеспечивающие стабилизацию ракеты в полете за счет ее вращения вокруг продольной оси с весьма высокой скоростью (90 об/с). Длина двигателя 1060 мм, масса топливного заряда 4,15 кг, средняя тяга 10,6 кН.

НАР "Medusa" может оснащаться унитарными боевыми частями пяти типов (масса каждой 7 кг, длина 1570 мм):

  • фугасная БЧ (масса ВВ 2 кг] предназначается для поражения укрытий полевого типа, позиций РЛС и других небронированных целей;

  • осколочная БЧ в качестве убойных элементов содержит 2000 стальных шариков, а также около 4000 осколков, образующихся при разрыве корпуса. Её основное назначение - поражение живой силы противника и не бронированной техники;

  • противотанковая кумулятивная БЧ предназначена для поражения бронецелей (танки, БМП, САУ). Бронепробиваемость составляет 450 мм.

  • осветительная БЧ

  • практическая БЧ

В настоящее время фирмой создана кассетная БЧ, содержащая 11 кумулятивно-осколочных боевых элементов АРАМВ (Anti-Personnel Anti-Materiel Bomblet), способных пробивать стальную броню толщиной до 200 мм. Масса одного элемента 630 г, масса заряда ВВ 160 г, длина 110 мм, диаметр 75,5 мм. Кассетная БЧ оснащается электронным дистанционным взрывателем, позволяющим раскрывать ее в зоне над целью. При этом происходит высвобождение боевых элементов, которые снижаются с помощью миниатюрных парашютов из пластика.


ПУ SAL-12-80

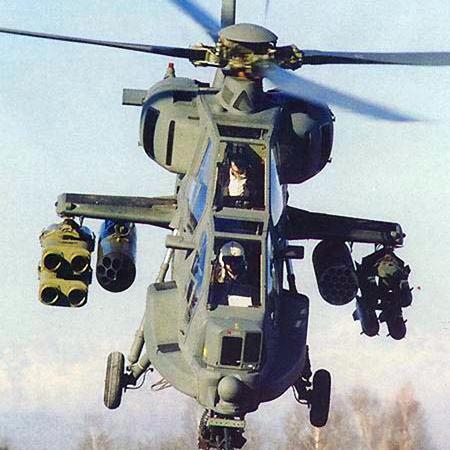

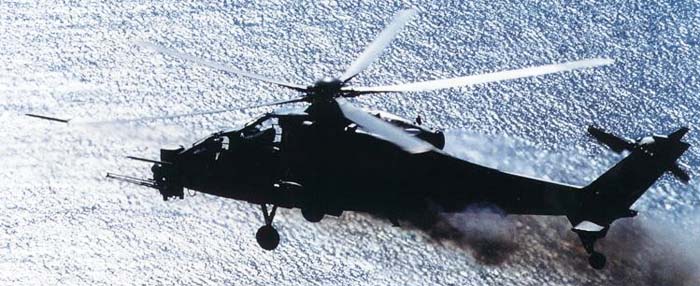

Пуск НАР "Medusa" производится из блочных пусковых устройств с трубчатыми направляющими, рассчитанных на размещение шести (ПУ Aerea/Oerlicon AL-6-80), семи (ПУ Aerea/Oerlicon AL-7-80) или 12 НАР (12-зарядный блок Aerea/Oerlicon SAL-12-80). В качестве основных носителей намечается использовать легкие штурмовики МВ.339, АМХ и SF.260, а также вертолеты АВ.412 и А.129.






Тип  Medusa
Калибр, мм
Длина, мм
Масса ракеты, кг
Масса БЧ, кг
Дальность пуска, м
Скорость ракеты, м/с
Тип БЧ
81
2630

7
12000
60
Кумулятивная, осколочная, кассетная, фугасная, практическая, осветительная
