   главная вооружение нур

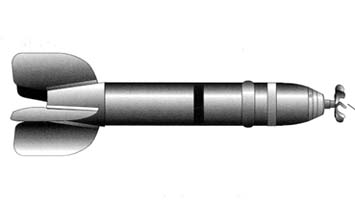

     РС-82(132)

Страна: СССР (Россия)
Тип: Реактивный снаряд



В дореволюционной России использовались ракеты, начиненные дымным порохом. Боевые ракеты такого типа были сняты с вооружения в 60-70-х гг. XIX века, а осветительные состояли на вооружении до 1917 г.  С 1919 г. началось проектирование ракет с двигателями, работающими на бездымном порохе.

В начале 1930-х гг. были произведены первые опыты с 82-мм и 132-мм авиационными ракетам. Эти калибры были выбраны не случайно. Дело в том. Что опыты велись с пороховыми шашками диаметром 24 мм. Их размерами и обусловливаются 2 основных калибра ракетных камер - 82 мм и 132 мм, которые сохранились потом на долгое время. Если 7 шашек диаметром 24 мм плотно уложить в цилиндрическую камеру сгорания, то внутренний диаметр последней будет равен 72 мм. Толщина же стенок камеры равна 5 мм, отсюда диаметр, или калибр снаряда - 82 мм. Таким же образом возник калибр ракеты 132 мм.

Естественно, сразу встал вопрос о стабилизации ракет. Было проведено много опытов по созданию турбореактивных ракет калибра 82 мм и 132 мм. В конце ноября 1929 г. были проведены наземные стрельбы 82-мм турбореактивными снарядами PC-82. Через несколько месяцев летчик-испытатель С. И. Мухин произвел воздушные стрельбы ТРС-82 с самолета У-1. Кучность турбореактивных снарядов оказалась неудовлетворительной. Кроме того, при таком методе стабилизации около 28-30 % веса ракетного заряда расходовалось на вращение снаряда, а поступательная скорость и дальность полета в результате этого уменьшались.

В связи с этим было решено перейти к крыльевой стабилизации ракет без их вращения. Вначале испытывались 82-мм снаряды с кольцевым стабилизатором, не выходящим за габариты снаряда. Однако опытные стрельбы и продувки в аэродинамической трубе ЦАГИ показали, что с помощью кольцевого стабилизатора добиться устойчивого полета невозможно.

Затем отстреляли 82-мм реактивные снаряды с размахом четырехлопастного оперения в 200, 180, 160, 140 и 120 мм. Результат был вполне определенным: с уменьшением оперения ухудшалась устойчивость полета и кучность.

Далее в ходе экспериментов выяснилось, что при размахе менее 120 мм устойчивого полета не получалось - снаряды начинали кувыркаться сразу после прекращения работы двигателя. Оперение размахом более 200 мм оказалось слишком тяжелым и перемещало центр тяжести снаряда назад, что также приводило к ухудшению устойчивости полета. Облегчение оперения за счет уменьшения толщины лопастей стабилизатора вызывало сильные колебания лопастей вплоть до поломки их в воздухе.  В конце концов, были найдены оптимальные габариты стабилизаторов: размах 200 мм для 82-мм ракет и 300 мм для 132-мм ракет.

В 1935 г. с истребителя И-15 были проведены пуски ракет PC-82. В 1935-1936 гг. ракеты PC-82 запускали с авиационных пусковых устройств бугельного типа, которые имели большое лобовое сопротивление и заметно снижали скорость самолета.

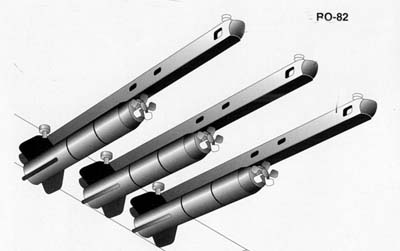

Пусковая установка РО-82

В 1937 г. в РНИИ была разработана направляющая желобкового типа с одной планкой, имеющей Т-образный паз для направляющих штифтов снаряда. Для повышения прочности направляющую прикрепляли к силовой балке, выполненной из трубы. Эта конструкция получила название "флейта".
Позднее в пусковых устройствах для PC-132 от опорной балки-трубы отказались и заменили ее П-образным профилем.  Применение пусковых установок желобкового типа значительно улучшило аэродинамические и эксплуатационные характеристики снарядов, упростило их изготовление, обеспечило высокую надежность схода снарядов.

К 1942 г. были созданы следующие основные авиационные пусковые установки:  На самолетах И-153. И-16 и Ил-2 для снарядов PC-82 и РБС-82 (бронебойные) применялись пусковые установки длиной 1007 мм. Длина направляющих их составляла 835 мм, число направляющих - 8. Вес всей ракетной системы 23 кг.  На самолетах СБ для снарядов PC-132 и РБС-132 применялись пусковые установки длиной 1434 мм. Длина их направляющих составляла 1130 мм, число направляющих - 10. Вес всей ракетной системы 63 кг.  На самолетах Ил-2 для снарядов PC-132 и РБС-132 применялись пусковые установки длиной 1434 мм. Длина их направляющих составляла 1130 мм. Число направляющих - 8. Вес всей ракетной системы 50 кг.

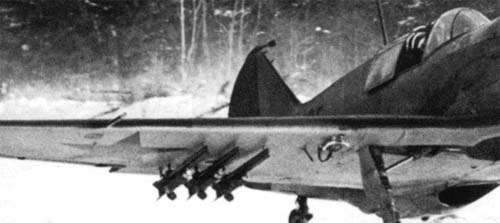

РС-82 под крылом истребителя ЛаГГ-3

Здесь не зря сказано "основные типы пусковых установок". Дело в том, что в ВВС, как, впрочем, и в армии, и в ВМФ, изготавливалось значительное число полукустарных пусковых установок для 82-мм и 132-мм реактивных снарядов.

Первое в мире боевое применение нового ракетного оружия состоялось в 1939 г. При разгроме японских войск на реке Халхин-Гол с 20 по 31 августа успешно действовало первое в истории авиации звено истребителей-ракетоносцев. В его состав входило 5 истребителей И-16, вооруженных реактивными снарядами PC-82. 20 августа 1939 г. в 16 часов советские летчики И. Михайленко, С. Пименов, В. Федосов и Т. Ткаченко под командованием капитана Н. Звонарева вылетели на выполнение боевого задания по прикрытию наших войск. Над линией фронта они встретились с японскими истребителями. По сигналу командира все пятеро произвели одновременный ракетный залп с расстояния около километра и сбили два японских самолета.  Советские истребители-ракетоносцы участвовали в четырнадцати воздушных боях и сбили при этом тринадцать японских самолетов. Звено капитана Звонарева не потеряло ни одной машины.

Эти цифры обычно приводили все маститые авторы, писавшие о неуправляемых ракетах, и ... ставили точку. Однако у внимательного читателя возникает вопрос - почему же тогда все истребители не вооружали реактивными снарядами и не сняли с них пулеметно-пушечное вооружение? На самом деле успешное применение PC-82 по японским истребителям было обусловлено стечением крайне благоприятных обстоятельств. Во-первых, сработал фактор внезапности - японцы поначалу приняли разрывы реактивных снарядов за разрывы 76-мм зенитных снарядов. Во-вторых, японские истребители летели горизонтально с постоянной скоростью в плотно сомкнутом строю. Стрельба же неуправляемыми авиационными ракетами с контактным взрывателем по маневрирующим истребителям равносильна стрельбе "в белый свет, как в копеечку".

В ходе советско-финляндской войны (1939-1940 гг.) 6 двухмоторных бомбардировщиков СБ были оснащены пусковыми установками для ракет PC-132. Пуски ракет PC-132 производились по наземным целям.

В 1940 г. на вооружение ряда авиационных частей РККА были приняты снаряды PC-82 и PC-132. В 1940 г. заводы наркомата боеприпасов выпустили 125,1 тыс. ракет PC-82 и 31,68 тыс. ракет PC-132.

В 1942 г. авиационные снаряды PC-82 и PC-132 были модернизированы и получили индексы М-8 и М-13.

Полигонные стрельбы штатными реактивными снарядами РС-82 и РС-132, проведенные в НИП АВ ВВС КА, так же как и опыт боевого применения Ил-2 на фронте, показали недостаточную эффективность этого вида оружия при действии по малоразмерным целям ввиду большого рассеивания снарядов и, следовательно, малой вероятности попадания в цель.

Средний процент попаданий РС-82 в танк точки наводки при стрельбе с дистанции 400-500 метров, показанный в материалах отчета, составил 1,1 %, а в колонну танков - 3,7%, при этом из 186 выпущенных снарядов было получено всего 7 прямых попаданий. Высота подхода к цели -100 и 400 метров, углы планирования - 5-10 и 30 соответственно, дальность прицеливания - 800 метров. Стрельба велась одиночными снарядами и залпом по 2, 4 и 8 снарядов.

При стрельбах выяснилось, что РС-82 может нанести поражение немецким легким танкам типа Pz II Ausf.F, Pz 38(t) Ausf.C, а также бронемашине Sd Kfz 250 только при прямом попадании. Разрыв РС-82 в непосредственной близости от танка (0,5-1 метра) никакого поражения ему не наносит. Наименьшее вероятное отклонение получалось в залпе из 4-х РСов при угле планирования 30.

Результаты стрельб РС-132 были еще хуже. Условия атак были те же, что и при стрельбе PC-82, но дальность пуска - 500-600 метров. Вероятное круговое отклонение по дальности PC-132 при углах планирования Ил-2 25-30 примерно в 1,5 раза было выше, чем для PC-82, а для углов планирования 5-10 -практически совпадало.

Для поражения легкого и среднего немецкого танка снарядом PC-132 требовалось только прямое попадание, поскольку при разрыве снаряда вблизи танка, последний существенных повреждений не получал. Однако добиться прямого попадания было очень и очень сложно - из 134 выстрелов PC-132, сделанных в полигонных условиях летчиками с различной степенью подготовки, не было получено ни одного попадания в танк...

Отметим, что усреднение результатов стрельб реактивными снарядами, проведенное специалистами НИП АВ ВВС без учета степени подготовленности летчиков, числа снарядов в залпе и углов планирования штурмовика, нельзя признать корректным при оценке реальной эффективности PC при действии по наземным целям.

Отрицательный же опыт боевого применения PC на фронте объясняется главным образом повышенными (600-700 метров) дальностями пуска снарядов и не использованием всего комплекта PC в одном залпе.

Инженерно-технический состав некоторых строевых авиачастей, пытаясь повысить боевую эффективность Ил-2, проводил собственными силами доработку штурмовика, обеспечивая подвеску на самолет увеличенного числа PC. Например, в начале 1942 года на Северо-западном фронте два серийных Ила были оборудованы местными умельцами под подвеску 8 PC-82 и 8 PC-132 и затем успешно испытаны в боях. Кроме этого, в строевых частях имелись варианты "горбатых" с подвеской 24-х PC-82. Несмотря на повышение боевой эффективности доработанных таким образом штурмовиков, от установки на Ил-2 увеличенного числа PC, ввиду значительного снижения скорости полета машины, вскоре отказались.

В арсенале Ил-2, наряду с реактивными снарядами РБС-132, имевших бронебойную боевую часть, как средство борьбы с немецкой бронетехникой к этому времени прочно укрепился реактивный снаряд РОФС-132 с улучшенной, по сравнению с РБС-132 или PC-132, кучностью стрельбы.

Боевая часть снаряда РОФС-132 обеспечивала сквозное пробитие (при прямом попадании) брони средних и тяжелых немецких танков.

При разрыве РОФС-132 вблизи танка на расстоянии 1 м от него при угле места в 30 кинетической энергии осколков было достаточно для пробития немецкой танковой брони толщиной до 15 мм. При угле места в 60 разрыв РОФС-132 на расстоянии до 3-х метров от танка обеспечивал пробитие осколками танковой брони толщиной 30 мм, размеры пробоин при этом имели величины, равные в среднем (20-25)х(35-80) мм.

При прямом попадании РОФС-132 в борт, например, штурмового орудия StuG IV (или в борт истребителя танков Jgd Pz IV/70) 30-мм броня пробивалась, а орудие, оборудование и экипаж внутри танка, как правило, выводились из строя. Попадание РОФС-132 в моторную часть Pz. IV приводило к потере танка.

К сожалению, несмотря на увеличение кучности стрельбы РОФС-132, их эффективность при стрельбе по танкам и другой бронетехнике в рассредоточенных боевых порядках, к которым немцы повсеместно перешли к этому времени, была все же неудовлетворительной. Наилучшие результаты РОФС-132 давали при стрельбе по крупным площадным целям - мотомеханизированные колонны, ж.д. составы, склады, батареи полевой и зенитной артиллерии и т.д.





Разрушения в МТО немецкого танка Pz Kpfw 38(t) прямым попаданием РС-132










Модификация РС-82 ЗС-132
Калибр, мм
Длина снаряда, мм
Вес ВВ, кг
Вес ракетного топлива, кг
Полный вес снаряда, кг
Максимальная скорость снаряда (без учета скорости носителя), м/с
Максимальная дальность, км
Радиус сплошного поражения осколками, м
Рассеивание при стрельбе по наземным целям, тысячные дальности
82
600
0.36
1.1
6.8
340
6.2
6-7
14-16
132
845
0.9
3.8
23.0
350
7.1
9-10
14-16



Список источников:

Авиация и Время. Евгений Арсеньев, Николай Семирек. Реактивное вооружение МиГов
Крылья России. История и самолеты ОКБ МиГ
