Начиная с 1946 года в "пушечном" ОКБ-16 МОП (ныне - КБ "Точмаш" имени А Э Нудельмана) заинтересовались вопросами создания авиационных неуправляемых реактивных снарядов (НАРС) Наряду с НИИ-1 МСХМ (в это время там на законном основании изучали конструкцию чешско-немецкого 54-мм авиационного реактивного снаряда R-4-M Zbrojowka) "точмашевцы" В.П.Баранов, В Л.Таубкин, В А Подпорина и Г.Я.Красовский при участии главного конструктора предприятия А.Э.Нудельмана в инициативном порядке на основе трофейного боеприпаса приступили к разработке собственных НАРС малого калибра.

Не афишируемая концепция, которой придерживались специалисты по проектированию авиационных автоматических пушек из ОКБ-16, предусматривала поражение воздушных целей при серийно-залповой стрельбе НАРС малого калибра При этом считалось, что хотя бы один снаряд с минимально необходимым для выполнения этой задачи количеством ВВ при прямом попадании нанесет серьезные повреждения тяжелому бомбардировщику Для этого боеприпасы планировали снаряжать взрывателями контактного действия. Как упоминалось в предыдущих материалах, концепция специалистов НИИ-1 МСХМ в отношении НАРС заключалась в поражении бомбардировщиков минимальным количеством боеприпасов с мощной БЧ, способной в некоторой степени компенсировать низкую точность стрельбы ими

Долгих пять лет у "точмашевцев" ушло на то, чтобы донести свою точку зрения до заказчика и руководства МОП. В итоге 15 декабря 1951 г. вышло Постановление СМ СССР ¦5119-2226, на основании которого опытно-конструкторские работы по изделию АРС-57 с индексом разработчика 5П и шифром "Скворец" получили официальный статус и финансирование. Во исполнение этого же Постановления 26 декабря 1951 г вышел приказ МАП ¦1264, определивший сроки работ над носителем. Истребитель МиГ-15бис, вооруженный шестнадцатью снарядами АРС-57, на государственные летные испытания ОКБ-155 предписывалось сдать к сентябрю следующего года. В июле 1952 г. разработали проект, выполнили и отправили в филиал ОКБ на заводе ¦21 рабочие чертежи для оснащения МиГ-15бис двумя орудийными блоками с восемью снарядами АРС-57 в каждом. На заводе ¦21 переоборудовали один самолет (заводской шифр СД-5). который успешно прошел заводские летные испытания в конце 1952 г. Кроме того, по договору с ОКБ-16 был оборудован и проходил заводские испытания самолет МиГ-15бис (заводской шифр СД-5Э), оснащенный двумя экспериментальными блоками с двенадцатью снарядами АРС-57 в каждом Блоки также подвешивали на штатные места установки подвесных баков.

Между тем, в ОКБ-16 разработка "Скворца" шла полным ходом. Одновременно сотрудник лаборатории известного учено-го-пороховика В.С.Дернового из НИИ-6 МСХМ И.В Храмцов создал ракетный заряд оригинальной формы из пороха рецептуры НМ2, превосходно зарекомендовавшего себя в годы Великой Отечественной в полевой реактивной артиллерии. Боевой заряд раздельно-шашечного снаряжания, типичный для немецких боеприпасов среднего калибра, на наших НАРС был применен впервые. В отличие от чисто гексогенового на R-4-M, у нас его отпрессовали из взрывчатого вещества A-IX-2, что увеличивало зажигательную способность БЧ и уменьшало ее чувствительность к механическим перегрузкам Заряд разработал А.П Бирюков в лаборатории не менее известного ученого-химика А.М.Ломовой, также из НИИ-6.

"Скворец" тоже был оснащен раскрывающимся в полете оперением, но у нашего снаряда для этого предусмотрели еще и пружины, поскольку, в отличие от немецкого, перья, раскрываясь, отклонялись от продольной оси изделия значительно больше, чем на 90град. . Передние кромки длинных перьев были заточены на одну сторону и их устанавливали в сопловом блоке под углом 0град. 45' относительно воздушного потока, что обеспечивало вращение снаряда вокруг продольной оси с частотой 1200 об/мин. Это позволило полностью исключить типичный для 132-мм реактивных снарядов М-13УК расход энергии двигателя на раскрутку боеприпаса в полете. Немецкая схема блока стабилизации оказалась настолько удачной, что до сих пор ракетостроители всех стран в конструкциях подавляющего большинства НАРС используют ее, внося порой незначительные доработки.

По плану МОП снаряды и одиночные орудия требовалось представить в конце 1953 г. на контрольные испытания в ГК НИИ ВВС. Сроки были отпущены вполне реальные, и работу выполнили вовремя. Боеприпасы отправили на наземные испытания, а часть орудий передали заводу ¦155 для монтажа на МиГ-17. Это было связано с тем, что к этому времени выпуск МиМббис прекратили, и требовалось отработать АРС-57 в составе вооружения нового истребителя. В соответствии с приказом МАП ¦299 от 27 мая 1953 г самолет МиГ-17. вооруженный шестнадцатью реактивными снарядами АРС-57, должен был поступить на государственные испытания также в конце 1953 г

В 1953 г в ОКБ-155 сконструировали пусковую установку для "Скворца" на базе одиночных орудий РО-57 (с закрытой казенной частью) разработки ОКБ-16. Там под руководством начальника отделения вооружения Н.И.Волкова и его заместителя Н.И.Храмова разработали подвесной орудийный блок РО-57-8 (заводской индекс 5В). Его отличала возможность исключительно внешней подвески, а несколько забегая вперед, -и довольно долгая "жизнь". На первых вариантах восьмиствольного блока, получившего наименование ОРО-57 (их в войсках иногда называли блоками ОРО-8 или УБ-8), вокруг одного центрального ствола сгруппировали по окружности семь периферийных. Порядок разгрузки выбрали последовательным - по часовой стрелке.

В сентябре 1953 г. в ОКБ-155 приступили к изготовлению внешних узлов подвески нового оружия. Помимо двух блоков ОРО-57, на истребителе МиГ-17 ¦54211005 (заводской шифр СИ-16) установили авиационный прицел АП-57, учитывающий баллистику снаряда АРС-57, и прибор управления огнем ПУ-2. Последний обеспечивал стрельбу одиночными снарядами, отдельными залпами (по два снаряда) и сериями из четырех или восьми залпов (также по два в залпе). Узлы крепления блоков ОРО-57 разместили под консолями крыла между основными стойками шасси и мостами ПТБ (однозамковые держатели Д4-50), но непосредственно перед стрельбой топливные баки требовалось сбрасывать. Затруднения, возникшие на заводе ¦589 с разработкой прицела АП-57, задержали начало заводских летных испытаний до 21 января следующего года.

После успешно завершившихся летных испытаний с орудийными блоками ОРО-57 самолет СИ-16 перегнали в ГК НИИ ВВС для проведения стрельб. Ответственными были назначены ведущий конструктор ОКБ-16 Г.М.Шах-Назаров, летчик-испытатель майор А.Е.Черняев и ведущие инженеры Вольников (ОКБ-155) и майор А.Тарасов (ГК НИИ ВВС). В ходе испытаний, проходивших в марте 1954 г., было израсходовано 40 снарядов АРС-57. Всего выполнили четыре отстрела - по два на земле и в полете на высотах 5000 и 13000 м в диапазоне скоростей от 600 до 850 км/ч. Стрельба снарядами АРС-57 в горизонтальном полете, на пикировании, виражах и боевых разворотах была признана надежной и безопасной. Продукты горения ракетных зарядов не оказывали отрицательного влияния ни на конструкцию самолета, ни на работу двигателя. На основании положительного заключения самолет СИ-16 в этом же месяце передали на госиспытания.

В июне 1954 г. огневые государственные испытания закончились с положительными результатами. Летные же госиспытания этой машины в ГК НИИ ВВС провели в период с 25 июня по 10 сентября 1954 г.. выполнив 55 полетов. Летные характеристики СИ-16 незначительно отличались от достигнутых на СИ-19 и СИ-21. К примеру, максимальная скорость составила 1000 км/ч (1033 и 1046 км/ч у СИ-19 и СИ-21 соответственно) на высоте 5000 м, которую самолет набирал за 2,8 мин. (2,7 и 2,75 мин.). Практический потолок - 14400 м (14600 и 14400 м). Максимальная дальность полета на высоте 5000 м была достигнута в 695 км (715 и 700 км), а продолжительность полета - 1 ч 28 мин. (1 ч 25 мин. у СИ-21). Взлетная дистанция до набора высоты 25 м - 1450 м (1235 м у СИ-21). Самолет МиГ-17 (СИ-16), оборудованный авиационной реактивной системой АРС-57, по своим летно-техническим данным военные признали вполне пригодным для принятия на вооружение. Однако в штабе ВВС окончательное решение отложили до завершения войсковых испытаний.

В соответствии с Постановлением СМ СССР ¦2469-1022 от 19 сентября 1953 г. и приказом МАП ¦86 от 2 октября 1953 г. коллективу ОКБ-155 совместно с заводом ¦153 предписывалось оборудовать реактивной системой АРС-57 и прицелами АСП-5Н четыре истребителя МиГ-17 для предъявления их к середине 1954 г. на войсковые испытания. И хотя в ОКБ-155 уже успели разработать документацию для передачи на завод ¦153, военные выдвинули новые требования. Системой АРС-57 надлежало оснастить истребители МиГ-17Ф, которые к этому времени запустили в серийное производство. К тому же на самолеты надо было установить прицел АСП-5Н, сопряженный с радиодальномером "Радаль-М", что требовало существенной переделки машин. В итоге срок окончания работ пришлось сдвинуть на конец года.

На испытаниях ОРО-57 на самолете МиГ-17 летчиков не удовлетворил темп стрельбы и. как следствие, величина рассеивания снарядов "в залпе". Исследования проблемы взаимного влияния снарядов, выпущенных из соседних стволов блока, проведенные в ОКБ-16, а также возможности их столкновения перед самолетом и последствия этого явления (позже этими вопросами стал заниматься НИИАС - Научно-исследовательский институт авиационных систем), позволили доработать конструкцию орудийных блоков. По рекомендациям специалистов ОКБ-16 микояновцы изменили порядок разгрузки ОРО-57 таким образом, чтобы в габаритах существующего блока увеличилось расстояние между стволами в предыдущем и последующем выстреле. Это позволило сократить временной интервал между стартами снарядов в серии и увеличить темп стрельбы. Учитывая замечания пилотов и наземного обслуживающего персонала, орудийный блок доработали, улучшив аэродинамику и удобство заряжания.

Без сомнения, модернизировать орудийный блок "малой кровью" удалось бы, но в 1954 г. в советской авиации началась "кампания обрезания стволов" всем пусковым трубчатого типа. В результате реактивные орудия калибров 82, 132, 190 и 212 мм получили модификации с литерой "К", то есть "короткие". Причиной этого стало осмысление заказчиком факта, что на реактивных самолетах оперенные НАРС без проблем стартуют с пусковых практически "нулевой" длины, в то время как длина "труб" для стрельбы турбореактивными НАРС и снарядами со складным оперением, в несколько раз превышала длину боеприпаса. И это в условиях постоянной борьбы с каждым лишним килограммом массы носителя! Не минула сия участь и ОРО-57. Длину стволов укоротили почти в 1,5 раза, после чего модификация получила наименование ОРО-57К.

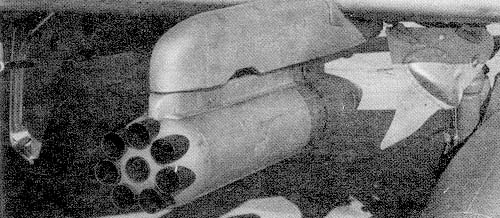

ОРО-57К

После испытаний на основании Постановления СМ СССР от 22 марта 1955 г. и приказа МО СССР от 8 апреля 1955 г снаряд АРС-57 с БЧ фугасного действия поступил на вооружение ВВС в составе авиационной реактивной системы АС-5 и получил официальное наименование С-5. Этим же приказом в составе авиационной системы АС-5 приняли и укороченный вариант восьмиствольного блока реактивных орудий.

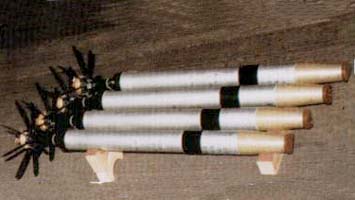

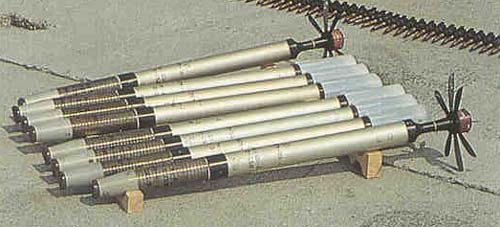

На сегодня семейство снарядов С-5 насчитывает 18 наименований серийных боеприпасов самого различного назначения плюс  6 промежуточных типов и около полутора десятков опытных моделей, не поступивших на вооружение. Самый "свежий" образец корректируемого противотанкового авиационного реактивного снаряда С-5КОР системы "Угроза" создали в конце 90-х годов. Все без исключения штатные боеприпасы семейства С-5 применяли с истребителей фирмы Микояна. Однако в отличие от ТРС и оперенных НАРС силуэт самолета при этом больше определяли конструктивные особенности пусковых устройств, нежели боеприпасов. Столь обыденный на взгляд обывателя отечественный авиационный орудийный блок приобрел свои "классические" очертания далеко не сразу. Дело в том, что параллельно с работами над реактивным снарядом С-5 в ОКБ-16 создали пусковое устройство - одиночное реактивное орудие 0-5 с открытой казенной частью и РО-57 с закрытой. В нашей стране в начале 50-х годов проблему рационального размещения пусковых установок на борту носителя, а также способ пакетирования требуемого количества стволов каждое авиационное КБ для своих самолетов решало самостоятельно. Заказчика в то время мало интересовали вопросы унификации пусковых устройств - военные постоянно требовали всего лишь реализовать залповый и серийно-залповый огонь снарядами С-5 по воздушным и наземным целям с минимальными интервалами между выстрелами и воздействием на машину и пилота.

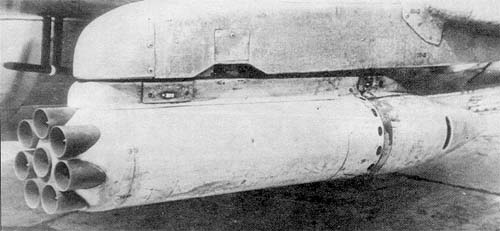

ОРО-57К

Базовой конструкцией пусковой установки для снарядов АРС-57 в отечественных ВВС был принят блок ОРО-57К. В начале 50-х годов отечественные проектировщики предпочли реактивне орудие трубчатого типа с закрытой казенной частью, которое ".. .позволяет при относительно коротком стволе получать дульную скорость, достаточную для устойчивости снаряда на начальном участке траектории и надежно взводить взрыватель".

Однако последовавшая вскоре модернизация боеприпасов повлекла за собой и конструктивные изменения орудийных блоков. Так, если опытные снаряды АРС-57, АРС-57М, КАРС-57, ОАРС-57 и ПАРС-57 первых вариантов имели одинаковую длину, что допускало их размещение в стволах ОРО-57К длиной 960 мм, то длина окончательно снаряженного доработанного АРС-57М возросла на 30 мм. У поступивших на вооружение снарядов С-5-0 она увеличилась на 110 мм, а у С-5П - на целых 250 мм. На некоторых скоростных режимах полета носителя они так нагревались, что БЧ стали срабатывать в стволах блоков.

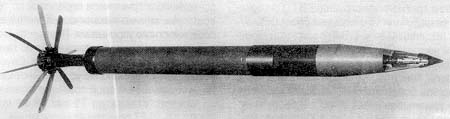

КАРС-57

На какое-то время пришлось ввести скоростные ограничения для самолетов и запретить полеты с длинными снарядами в коротких блоках. Однако в 1959 г. микояновцы предложили на вооружение модернизированные блоки ОРО-57КМ. От прототипа их отличали удлиненные на 35 мм стволы (их длину определили габариты снаряда С-5М). а также новый стопор заднего обтекателя и крышек штепсельного разъема. Значительную часть состоявших на вооружении блоков ОРО-57К доработали в войсках, заменив старые изношенные короткие стволы новыми, удлиненными.

Со временем достигнутая скорострельность ОРО-57КМ в 1000 выстрелов в минуту перестала удовлетворять заказчика - если на истребителе МиГ-19 удалось только преодолеть звуковой барьер, то на МиГ-21 на сверхзвуковых скоростях уже требовалось вести бой. Для этого необходимо было довести темп стрельбы орудийных блоков до 1200 выстрелов в минуту. Реализовать это можно было, уменьшив интервалы между выстрелами, для чего требовалось еще больше разнести стволы в блоке и оптимизировать схему их разгрузки. "Выжав" из ОРО-57КМ предельную скорострельность в 1100 выстрелов в минуту, конструкторы обнаружили, что однозамковая система подвески блока не выдерживает сил отдачи...

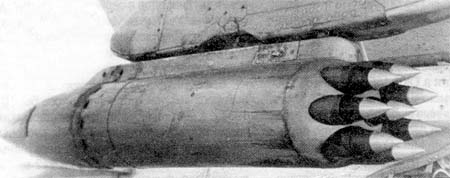

ОРО-57К с осветительными ракетами

Многолетний опыт эксплуатации орудийных блоков ОРО-57К и ОРО-57КМ выявил и такой хронический недостаток, как ржавление стальных стволов. И дело было вовсе не в том, что вооруженцы на аэродромах плохо содержали вверенное им имущество. Наоборот, внутри стволы всегда просто сияли чистотой и благоухали смазкой, а обшивка блоков аккуратно подкрашивалась. Зато внешняя поверхность трубчатых направляющих под обтекателями, не подлежащими демонтажу, постоянно подвергалась воздействию метеоосадков и перепаду температур на больших высотах и у земли. Кроме того, с силовым корпусом и другими дюралевыми частями сталь ствола образовывала биметаллическое соединение, усиливающее процесс окисления деталей в местах их контакта. Также причиной быстрого износа тонкостенных стволов, орудийных затворов, крепежных деталей, да и литых остовов служили большие нагрузки, присущие стрельбе из орудий с закрытой казенной частью.

В 1959 г. в ОКБ-424 ГКАТ. куда в 1957 г. со своей тематикой перешло КБ-1 завода ¦ 81 МАП, предприняли попытку частично решить эти проблемы, взяв за основу штатные орудийные блоки ОРО-57КМ. Под руководством главного конструктора В.П.Григорьева разработали 16-ствольные блоки ОРО-57-16 (изделия 418-1 и 418-11) с закрытой казенной частью. Они отличались лишь формой (сферической и конической) переднего обтекателя. Конструкция блоков позволила вдвое поднять боезапас НАРС на борту носителя, не увеличивая числа точек подвески, и довести темп стрельбы до 1200 выстр./мин.

В отличие от орудийных блоков предшествующих моделей. ОРО-57-16 можно было подвешивать на универсальные двухзамковые бомбодержатели БДЗ-58-21.

Поскольку дальнейшая модернизация орудийных блоков ОРО-57КМ под новые снаряды С-5М1 и С-5К1 оказалось нецелесообразной, в конце 50-х годов приняли решение о снятии с вооружения пусковых этого семейства. Но микояновцы так просто не уступали своего приоритета в этой области. В 1959 г. они разработали на основе ОРО-57КМ восьмиствольный орудийный блок 80РО-57К с открытой казенной частью. Сила отдачи при стрельбе уменьшилась с 3400 до 2000 кг. При этом впервые в отечественной практике направляющие трубчатого типа выполнили из дюралюминия. Блок имел конический передний обтекатель. 1,5-метровые стволы позволяли разместить в них даже снаряды С-5П, не говоря уже обо всех остальных.

Проведенные на истребителях Е-6/2 и Е-6/3 сравнительные испытания восьмиствольных и шестнадцатиствольных блоков со сферическими и коническими передними обтекателями показали, что для сверхзвукового полета более приемлем последний вариант. В связи с этим в ОКБ-424 по типу блока 80РО-57К разработали блок УБ-16-57 с открытой казенной частью, коническим "носом" и двухзамковой подвесной системой. Стволы также были выполнены из дюралюминиевых труб. И хотя этот материал не мог соперничать в прочности со сталью, инженеры-технологи применили передовой по тем временам химико-механический метод его поверхностного упрочнения. Первые трубчатые направляющие, изготовленные по такой технологии, выдерживали 50 пусков. Спустя несколько лет технологию усовершенствовали, и упрочненный слой позволил стрелять из каждого ствола до 75 раз. В начале 1960 г. УБ-16-57 приняли на вооружение.

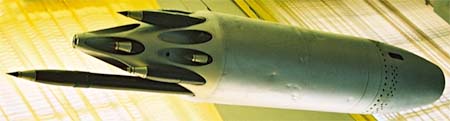

УБ-16

Широкую номенклатуру вариантов орудийных блоков семейства УБ-16-57 обусловило увеличение количества типов носителей и то, что на этих пусковых отрабатывали общую концепцию компоновки подобных устройств для НАРС всех калибров с раскрывающимся в полете оперением. Однако создание более совершенных образцов УБ-16-57 предусматривало и доработку орудийных блоков старых модификаций этого семейства в войсках по бюллетеням разработчика при помощи комплектов деталей, рассылаемых с заводов-изготовителей.

Отвод продуктов сгорания ракетных зарядов в блоке не составлял проблемы - они свободно проходили через открытый задний срез ствола. С сопловыми заглушками снарядов поступили более радикально, использовав на орудийных блоках (начиная с УБ-16-57У) рассекатель, поскольку после выстрела заглушка отбрасывалась газовой струей с большой скоростью и могла повредить обшивку фюзеляжа носителя. На решетке же рассекателя легкие заглушки разбивались вдребезги. Силу отдачи в 300 кг испытатели совершенно не ощущали (в сравнении с ОРО-57К с отдачей в 3200-3400 кг).

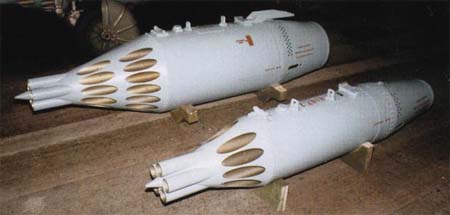

УБ-32А и УБ-16/57-УМП

Возрастание скоростей самолетов-носителей потребовало защиты снарядов в полете от аэродинамического нагрева - на границах со сверхзвуком этой опасности подвергались все образцы вооружения, размещенные на внешней подвеске, не только НАРС. Пороховые двигатели, БЧ и взрыватели снарядов "грелись" за счет переноса тепла от обшивки блока через элементы конструкции и воздушные зазоры. Температура нагрева зависела от режимов полета, плотности окружающей среды, теплофизических свойств материалов конструкции орудийных блоков и их геометрических размеров. Модернизировать самолетные УБ-16-57У пришлось в войсковых условиях по бюллетеню главного инженера ВВС. выпущенному в 1964 г. Для термоизоляции стволов от внешней обшивки силового корпуса применили синтетический наполнитель, напоминающий стекловату, у блоков укоротили передний конус обтекателя таким образом, что пять стволов внутреннего ряда, не выступающие за пределы корпуса, приобрели прямой передний срез. Доработанные пусковые получили наименование УБ-16-57УД.

Все блоки семейства УБ-16-57, выпущенные до 1966 г.. на основании бюллетеня главного инженера ВВС от 23 августа подлежали доработке для стрельбы снарядами семейства С-5 серии "1". Несмотря на то, что эти преобразования были обратимыми, в наименовании орудийных блоков появилась литера "М" (УБ-16-57УМ). При этом все самолетные орудийные блоки УБ-16-57У и УБ-16-57УД, выпущенные до февраля 1966 г., не выработавшие свой ресурс и не модифицированные до сих пор в последующие модели, подлежали доработке с использованием серийных узлов

С 1968 г. на вооружение ВВС поступили очередные модификации самолетных блоков УБ-16-57УМП с иной конструкцией переднего обтекателя. Она стала точно такой, как была на самых первых УБ-16-57 с той лишь разницей, что стволы внутреннего ряда с прямыми кромками выступали вперед, а внешнего с косыми кромками не выступали за границы конусного обтекателя. Выбранная схема (серия "П") оказалась настолько удачной, что в течение последующего времени никаких изменений в нее не вносили.

К 1973 г. стало ясно, что в семействе НАРС С-5 более никаких радикальных изменений не ожидается. Во всяком случае, система запуска двигателя и сама силовая установка были в достаточной степени отработаны. Кроме того, запасы снарядов С-5 первых моделей на складах уже были израсходованы, а снаряды С-5 серии "1" и "Б" имели возможность использования без элементов модернизации, общая масса которых составляла около 2 кг. В результате доработки последние образцы пусковых устройств этого семейства получили наименование УБ-16-57УМП-73.

Проблема защиты НАРС от аэродинамического нагрева доставляла много хлопот конструкторам В Куйбышеве на заводе "Авиаагрегат" вспомнили о давней попытке микояновцев "спрятать оружие" на истребителе И-3 в фюзеляж (кстати, она так и осталась нереализованной) для уменьшения лобового сопротивления машины. Это была установка из двух восьмиствольных пакетов, закрепленных на внутренних сторонах фюзеляжных створок В КБ "Авиаагрегата" подобную схему разместили на створках подвесного пушечного контейнера. Там также разработали и испытали вариант блока УБ-16-57 с двумя раскрывающимся от гидропривода створками сплошного переднего обтекателя. Результаты испытаний такого "крокодила" на всех скоростях и режимах полета носителей были положительными, однако в серию он не пошел из-за трудностей доработки самолета внешними штуцерами гидроприводов. Разместить в блоке автономную систему силового гидроцилиндра с электроприводом не позволяли габариты В то же время замыкание на гидросистему самолета практически исключало возможность аварийного сброса подвесных блоков в полете.

К разряду "экзотических" можно отнести и комбинированные орудийные блоки, разработанные в начале 60-х годов для вооружения МиГов. Наличие ПТБ под крылом истребителей препятствовало размещению дополнительного вооружения на крайних точках подвески. Поэтому для стрельбы снарядами С-5 создали опытный подвесной блок орудий, совмещенный в задней части с топливным баком. Заряжать такие блоки в полевых условиях не приходилось - их выполнили одноразовыми. Летчики сбрасывали их сразу после отстрела боезапаса. На базе этих конструкций разрабатывали и одноразовые пусковые контейнеры для стрельбы противорадиолокационными снарядами С-5П вперед и выброса дипольных отражателей назад.

Энергетика силовой установки и конструкция планера новых фронтовых истребителей-бомбардировщиков Су-17 и МиГ-23Б позволяла машинам нести больше оружия. Между тем возможности универсальных держателей третьей весовой группы, выдерживающих на всех режимах полета 500-килограммовые грузы, при подвешенных на них блоках семейства УБ-16-57 оказывались реализованными лишь частично. По расчетам специалистов МКБ "Вымпел" оказалось, что количество стволов в блоке можно удвоить. Добавив к УБ-16-57УМП еще один внешний ряд стволов, они получили 32-ствольный унифицированный блок УБ-32 для стрельбы снарядами семейства С-5 серии "М". В комплекте с ним сразу поставлялись и приспособления для доработки блока под снаряды семейства С-5 серии "1". Блоки семейства УБ-32 с успехом применяли на истребителях МиГ-21бис и истребителях-бомбардировщиках МиГ-27.

Следует отметить, что 8 блоков УБ-32 также должны были дополнить широкую гамму вариантов вооружения фронтового истребителя Е-155Ф, проект которого в 1963 г. разработали в ОКБ А.И.Микояна. В отличие от базовой модели перехватчика Е-155П. экипаж Е-155Ф состоял из двух человек - пилота и оператора. Кроме того, из-за сильно возросшей массы боевой нагрузки, размещавшейся не только под крылом, но и под фюзеляжем, помимо двух маршевых двигателей его силовую установку дополняли четыре подъемных, а основные стойки шасси планировали оснастить двухколесными тележками. Многие оригинальные технические решения, заложенные в конструкцию Е-155Ф, впоследствии успешно реализовали в конструкции перехватчика МиГ-31. Наиболее любопытно то, что именно для микояновской машины первоначально предназначался прицельно-навигационный комплекс "Пума", впоследствии установленный на фронтовых бомбардировщиках Су-24. Благодаря этому Е-155Ф должен был на сверхзвуковой скорости в режиме огибания рельефа местности наносить мощные ракетно-бомбовые удары по заранее разведанным наземным целям, без труда преодолевая систему ПВО противника.

Для стрельбы НАРС на таких скоростях орудийные блоки УБ-32 и УБ-32А уже не годились. Поэтому проблему защиты снарядов от аэродинамического нагрева у блоков УБ-32М решили несколько иначе. Специалисты из МКБ "Вымпел" поместили в передней части блока перед головными частями НАРС одну общую вертикальную прокладку из асбестованного картона, что снизило нагрев боеприпасов на 40-50град. С. При выстреле снаряд пробивал ее без особых затруднений. Блоки отличались сдвижным передним обтекателем и передними консолями стволов для установки одной из двух типов защитных прокладок - сплошной или с 25-мм отверстиями. Последние использовали в случае заряжания блока снарядами с чувствительными механическими взрывателями мгновенного действия.

По итогам учений "Запад-84" комиссия по военно-промышленным вопросам при СМ СССР в своем Постановлении от 27 июля 1984 г. указала на низкую боевую эффективность НАРС семейства С-5. В качестве выводов прозвучал тезис о том, что в дальнейшем необходимо по согласованию с ГКЭС и ВВС увеличить выпуск НАР семейства С-8 за счет сокращения выпуска 57-мм НАРС. Опыт войны в Афганистане подтвердил правильность этого решения. По свидетельству очевидцев и участников тех событий, после нанесения воздушных ударов снарядами С-5 по опорным пунктам душманов в кишлаках их огневое противодействие нисколько не ослабевало. Когда же советские десантно-штурмовые группы выбивали противника из населенных пунктов, взорам солдат открывалась жутковатая картина - все дувалы и стены глинобитных домиков были утыканы снарядами, взрыватели которых не сработали в мягкой преграде. А в скальных породах подрывы даже 100-кг осколочно-фугасных авиабомб практически не оставляли воронок, что уж тут говорить о фугасности 57-мм снарядов!..

Список источников:

Авиация и Время. Евгений Арсеньев, Николай Семирек. Реактивное вооружение МиГов Foxbat.ru. Олег Пресняков, Михаил Семиврагов. Стрелы Громовержцев Александр Широкорад. История авиационного вооружения Крылья Родины. Владимир Марковский, Константин Перов. Наследники "эрэсов"
