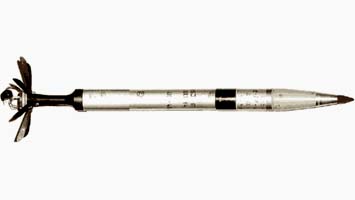

     С-5М

Страна: СССР (Россия)
Тип: Неуправляемый реактивный снаряд



Тем временем конструкцию НАРС продолжали совершенствовать Еще в 1954 г.,  то есть до принятия системы АС-5 на вооружение, в ОКБ-16 началась разработка снаряда АРС-57М. По существу это был новый боеприпас поскольку модернизированный образец унаследовал от своего прототипа только калибр и диаметр очка БЧ под головной взрыватель В этот раз над конструкторами снаряда уже не довлело (как в 1946 г.) требование руководителей технического комитета НКВД типа: LНе превзойти, а воссоздать¦ Подробности отличий можно перечислять очень долго Стоит лишь отметить, что конструкция АРС-57М была более оптимальной с точки зрения боевой эффективности и требований времени.

Для проведения летных испытаний снаряда АРС-57М по договору с ВВС в ОКБ-155 оборудовали авиационной реактивной системой АРС-57М серийный истребитель МиГ-19 N59210406 В связи с тем, что задействованные в программе разработки предприятия не смогли предоставить к назначенному сроку все компоненты системы, ее госиспытания проводили поэтапно - по мере поступления двигателя и взрывателя к снаряду, а также полуавтоматического авиационного стрелкового прицела АСП-5НМ

Изменение баллистики снаряда потребовало доработки прицела и изменений в алгоритмах прицельных задач счетно-решающих приборов Государственные летные испытания прицела АСП-5НМ. специально доработанного под баллистику снаряда АРС-57М, провели на самолете МиГ-19П N62210415 с 7 февраля по 12 июня 1958 г. В процессе испытаний по предложению инженера Хорола - главного конструктора прицела - с целью компенсации систематической ошибки прицеливания по направлению движения цели отключили схему учета скорости сближения носителя с противником в цепи отработки расчетного времени. Это позволило уменьшить ошибку до 4-6 тысячных долей дистанции огня

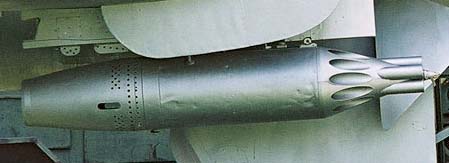

УБ-16-57УМ

В ходе испытаний прицела АСП-5НМ установили, что точность стрельбы по наземным целям снарядами АРС-57М с отключенным датчиком углов атаки и скольжения ДУАС-15 выше, чем с включенным, однако при этом уменьшается подвижность прицельной сетки. В связи с этим необходимо было в прицеле АСП-5НМ предусмотреть возможность отключать датчик Летчики отметили, что по сравнению с серийным АСП-5Н, новый прицел при условии достаточной тренировки пилотов строевых частей обеспечит более высокую точность стрельбы снарядами АРС-57М, тем более что сам процесс прицеливания у обоих прицелов практически не отличается

За два года испытаний авиационной реактивной системы АРС-57М на самолете МиГ-19 ведущие летчики по государственным и контрольным летным испытаниям майоры Петерин и Степанов выполнили в общей сложности 101 полет. На земле и в воздухе было отстреляно 1336 снарядов АРС-57М всех опытных партий. В мае 1959 года снаряд АРС-57М приняли на вооружение ВВС под наименованием С-5М в составе авиационной реактивной системы АС-5М истребителей МиГ-19С и МиГ-19П.

Традиционно конструкторы НАРС постоянно боролись за улучшение точностных характеристик при стрельбе по воздушным целям. При разработке реактивных снарядов крупных калибров это было вполне справедливо, а при серийно-залповой стрельбе НАРС малого калибра считалось не таким важным. Вместе с тем гарантированно уничтожить воздушную цель в одном залпе можно было при наличии на борту истребителя не менее 98 снарядов типа С-5 или С-5М. Вооружить МиГ таким боезапасом без ущерба для его летных характеристик в то время считалось нереальным Поэтому с 1956 г. акцент в проектировании НАРС семейства С-5 постепенно начал смещаться в сторону решения задач по поражению наземных целей. А для борьбы с воздушными противниками МиГи стали вооружать управляемыми ракетами.
















Модификация С-5М
Калибр, мм
Длина ракеты, мм
Вес ракеты, кг
БЧ
- тип
- масса, кг
Вес ВВ, кг
Максимальная дальность, м
57
882
3.86

осколочно-фугасная
1.08
0.285
2000



Список источников:

Авиация и Время. Евгений Арсеньев, Николай Семирек. Реактивное вооружение МиГов
Foxbat.ru. Олег Пресняков, Михаил Семиврагов. Стрелы Громовержцев
Александр Широкорад. История авиационного вооружения
Крылья Родины. Владимир Марковский, Константин Перов. Наследники "эрэсов"
