   главная вооружение нур

     С-8

Страна: СССР (Россия)
Тип: Неуправляемый реактивный снаряд



В конце 60-х годов для повышения огневой мощи стрелково-пушечного вооружения самолетов фронтовой бомбардировочной и истребительно-бомбардировочной авиации КБ "Точмаш" поручили создать 80-мм авиационные неуправляемые реактивные снаряды. Это сопровождалось новыми требованиями к оружию, сформулированными на основе опыта эксплуатации в войсках авиационных реактивных систем калибра 57 мм. Заказчик требовал надежно защитить боеприпасы от аэродинамического нагрева, уменьшить влияние стрельбы ими на работу двигателя самолета-носителя, сократить временные интервалы между выстрелами, а также увеличить дальность стрельбы и снизить минимальную высоту применения.

Появление широкой номенклатуры снарядов этого семейства обусловили два фактора. Во-первых, НАРС нескольких марок составили комбинации ряда однотипных БЧ, оснащенных различными ракетными двигателями. Во-вторых, на основе наиболее удачных двигателей было создано большое количество типов боевых НАРС и снарядов вспомогательного назначения. На сегодня известны около 25 серийных НАРС калибра 80 мм и более десятка опытных моделей.

Орудийный блок Б-8М конструкции МКБ "Вымпел" в марте 1972 г. прошел заводские, государственные наземные и стендовые испытания стрельбой снарядами С-8. С апреля по июль 1974 г. в ходе специальных летных испытаний авиационной реактивной системы АС-8 истребитель-бомбардировщик Су-17 оборудовали двумя 80-мм орудийными блоками Б-8М и двумя - Б-8М1. Ведущим инженером по блокам в ГК НИИ ВВС был назначен майор-инженер Н.Е.Башкиров. Разработчиков представлял ведущий конструктор МКБ "Вымпел" по орудийным блокам Б-8М и Б-8М1 А.Уткин.

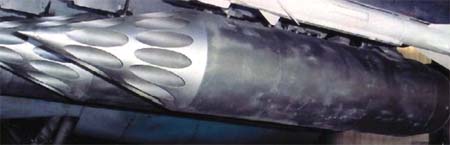

Б-8М1

В 3-м пункте заключений по госиспытаниям было отмечено, что орудийные блоки Б-8М1 более совершенны по своим техническим данным (испытатели отнесли к ним габариты, массу и технологию изготовления блока) и их предлагали принять на вооружение ВВС. В большей степени значительной являлась именно последняя характеристика, поскольку на основе опыта производства и эксплуатации у этого орудийного блока  отказались от обшивки силового корпуса.

Б-8М и Б-8М1 одновременно приняли на вооружение. Позже от Б-8М в ВВС отказались и в арсенале МиГов остались только более надежные Б-8М1. Они дополнили варианты вооружения МиГ-23 последних модификаций, МиГ-27 и МиГ-29.

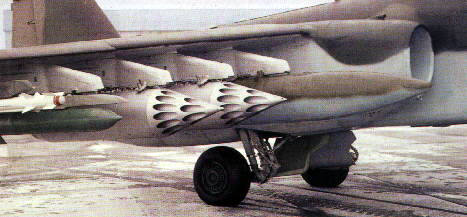

Б-8М1 под крылом Су-25

К концу 90-х годов в КБ самарского объединения "Авиаагрегат" специально для продажи на экспорт разработали самолетный вариант семиствольного орудийного блока Б-8С7. Дело в том, что до сих пор состоящие на вооружении ВВС во многих странах мира истребители МиГ-21 последних серий переживают период "ренессанса". В связи с этим надежные машины переоснащают авионикой западного производства, но при этом вооружение на них остается прежним - 57-мм НАРС, хотя снятых с вооружения российских ВВС снарядов семейства С-5 уже катастрофически не хватает, а новые и более мощные НАРС калибра 80 мм "21-е" нести не могут. В перевооружении этих машин принимают самое деятельное участие и российские специалисты Не отстают от них и производители НАРС. МиГ-21 последних серий перевооружают 20-ствольными орудийными блоками Б-8М1, хотя при этом из-за ограничений по весовой группе подвесить их на самолетах можно лишь на внутренние подкрыльевые точки. Внешние же оказываются свободными. Специально для подобных ситуаций самарцы и разработали свое "семиствольное чудо", поскольку на консолях крыла оно в заряженном состоянии не превышает допустимых нагрузок. Таким образом, реактивное вооружение истребителя дополняют 14 снарядов единого калибра.


Стрельба ракетами С-8 с вертолета Ми-24

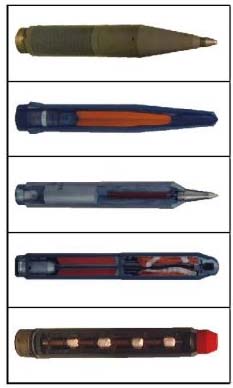

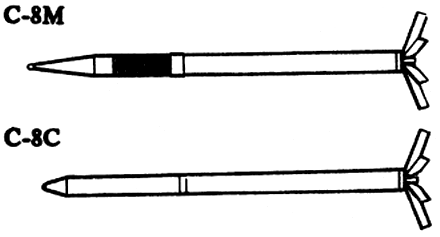

На основе базовой конструкции С-8 с универсальной кумулятивно-осколочной боевой частью было разработано несколько модификаций ракеты: С-8М и С-8КОМ с модернизированной боевой частью усиленного осколочного действия и твердотопливным двигателем, имеющим увеличенное время работы.  С-8КОМ может пробивать броню толщиной до 400 мм.

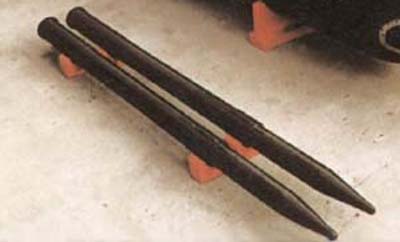

Кроме того имеются еще несколько вариантов ракет. Ракета С-8С имеет боевую часть, несущую 2000 стреловидных поражающих элементов для поражения живой силы. На конечном участке полета стрелы выбрасываются вперед выщибным зарядом. Ракета С-8БМ имеет бетонобойную боевую часть проникающего действия, пробивающую слой железобетона толщиной до 0,8 м. Ракеты С-8Д и С-8ДМ имеют боевую часть с объемно детонирующей смесью; 2,15 кг жидких компонентов взрывчатого вещества смешиваются и образуют аэрозольное облако объемно детонирующей смеси. Взрыв по фугасному действию эквивалентен 5.5-6 кг тротила. Ракеты С-80 и С-80М осветительные. Горючий состав весом 1,0 кг дает силу света порядка 2 млн свечей в течении 30 секунд. Ракета С-8П предназначалась для создания пассивных помех РЛС противника. При срабатывании дистанционного взрывателя из боевой части ракет вышибным зарядом выбрасываются диполи из металлизированного стекловолокна. Первые образцы ракет за 3 секунды создавали облако диполей. С-8М - модернизированная. Отличается БЧ усиленного осколочного действия и двигателем с увеличенным временем работы

В модификациях С-8А, С-8В, С-8АС и С-8ВС ракеты отличаются усовершенствованным РДТТ, измененным составом топлива и устройством узла стабилизации.

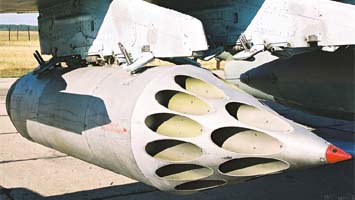

Для пуска С-8 используются двадцатизарядные блоки Б-8, модернизированные Б-8М и Ml, а также Б-8-0 с теплозащитой. Вертолетное исполнение блока Б-8В20А отличается удлиненными пусковыми трубами и упрощенной конструкцией без носового обтекателя (при небольших скоростях полета вертолетов прирост аэродинамического сопротивления незначителен).

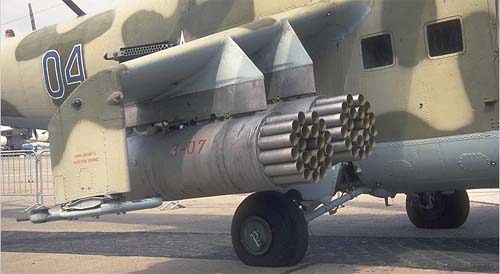

Б-8В20А

По эффективности применения и мощности БЧ С-8 значительно превосходят С-5. Так, залп 80-мм ракет из одного 20-зарядного блока Б-8 по поражающему действию сопоставим с одновременным пуском С-5 из трех 32-зарядных блоков УБ-32, а по дальности и точности превосходит их. Преимущества C8 привели к тому, что в настоящее время боевые самолеты и вертолеты комплектуются в основном 80-мм блоками НАР, которые постепенно вытесняют С-5.








Модификация С-8КОМ С-8БМ С-8ДМ С-8ОМ С-8ПМ
Калибр, мм
Длина, мм
Масса ракеты, кг
Масса БЧ, кг
Масса ВВ, кг
Дальность пуска, м
Скорость ракеты, м/с
80
1570
11.3
3.6
0.9
1300-4000
610
80
1540
15.2
7.41
0.6
1200-2200
450
80
1700
11.6
3.8
2.15
1300-4000
590
80
1632
12.1
4.1
1.0
4000-4500
545
80
1632
12.3
4.5
2
2000-3000
565



Список источников:

Авиация и Время. Евгений Арсеньев, Николай Семирек. Реактивное вооружение МиГов
Foxbat.ru. Олег Пресняков, Михаил Семиврагов. Стрелы Громовержцев
Александр Широкорад. История авиационного вооружения
Крылья Родины. Владимир Марковский, Константин Перов. Наследники "эрэсов"
