     SNEB / TBA-68

Страна: Франция
Тип: Неуправляемый реактивный снаряд



После Второй Мировой войны французы разрабатывали неуправляемые авиационные ракеты, базируясь на удачных немецких образцах. Так появилось семейство 68-мм НАР SNEB, а также 105-мм НАР Т-10 фирмы "Brandt". Уже с середины 50-х годов эти ракеты широко применялись в локальных вооруженных конфликтах. Впоследствии они прошли модернизацию – так появились модели НАР блочного пуска ТВА-68 и ТВА-100, обе разработки фирмы "Thomson-Brandt". Они до сих пор состоят на вооружении многих стран.

Семейство НАР TBA-68 “SNEB” разработано французской фирмой Thomson Brandt. Номенклатура их БЧ позволяет решать практически все типы задач для НАР такого калибра: это поражения широкого круга целей (бронетехника, живая сила, автоколонны и др.), а также постановки дымовых завес, освещения поля боя и тренировки. Дальность стрельбы у большинства моделей – до 3км.

Стабилизация НАР в полёте обеспечивается вращением (30 об/мин) задаваемом 8-ми перьевым оперением. Скорость НАР 400м\с. Взрыватель БЧ пьезоэлектрический.

НАР модели SNEB-261 оснащены кассетной БЧ с тяжёлыми стреловидными поражающими элементами (СПЭ). Они предназначены для поражения лёгкой бронетехники и автоколонн.
НАР модели SNEB-251Р оснащены фугасной БЧ, для поражения воздушных целей.

НАР модели SNEB-253 оснащены кумулятивно-осколочной БЧ, для поражения бронетехники (бронепробиваемость 400мм). Модификация SNEB-253СС оснащается лазерной полуактивной ГСН для повышения точности (разрабатывается по программе HOMS) и усиленной кумулятивной БЧ.

НАР SNEB-256 оснащены осколочно-фугасной БЧ общего назначения, дающей при взрыве до 440 осколков.

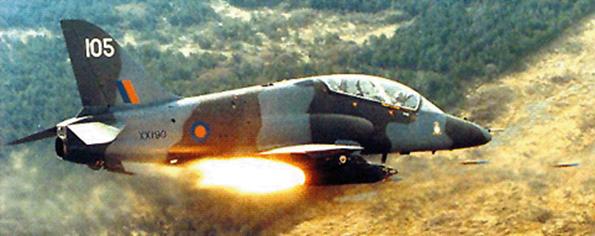

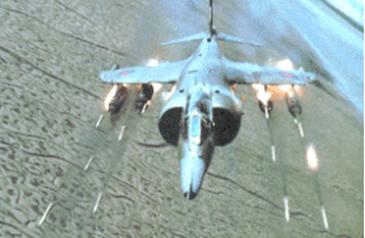

НАР SNEB применяются авиацией из ПУ MATRA M-155 (на 18 НАР). Для нового ударного вертолёта РАН-2 разработаны новые пусковые блоки MATRA 68-12 и MATRA 68-22, на 12 и на 22 НАР.

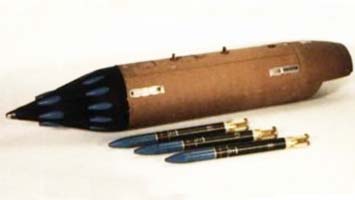

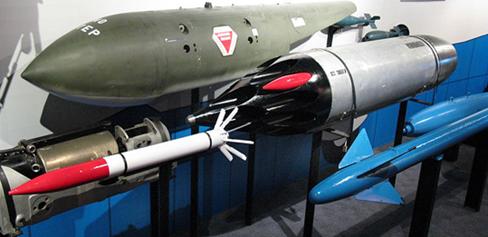

ПУ MATRA 68-22 MATRA M-155

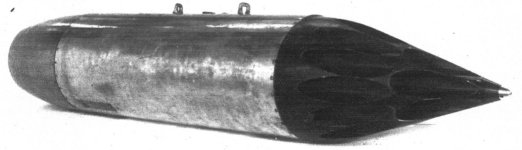

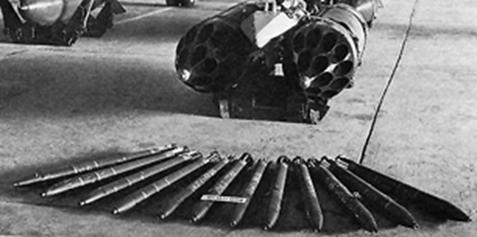

ПУ типа MATRA M-155: длина-2,75м, диаметр-565мм, вес 193кг. ПУ многократно используемое устройство созданное полностью из металла и с рифленым носовым конусом. Она снаряжается 18 НУРС SNEB, которые запускаются поодиночке или залпом. При залповом пуске интервал между пусками составляет 33 миллисекунды.

Типы БЧ:

Тип НАР Вес х габариты Тип боевой части
SNEB-251P Длина-820мм; Стартовая масса-4,3кг фугасная
SNEB-253 Длина-910мм Кумулятивно-осколочная с бронепробиваемостью 400мм
SNEB-253CC Длина 910мм, корректируемая УР, ГСН- ЛПА Кумулятивная с
бронепробиваемостью 400мм
SNEB-250-3XF2 Длина 610мм; Стартовая масса-5кг Практическая дымовая
SNEB-252 Практическая инертная
SNEB-256P.EAP Длина-910мм; Стартовая масса-6,2кг Осколочно-фугасная (440 осколков)
SNEB-261-8ABL Длина-1380мм; Стартовая масса-8,2 кг кассетная (8х13,5 мм СПЭ по 190г, бронепробиваемость 10мм)
SNEB-261-36AMV Длина-1380мм; Стартовая масса-8,3кг кассетная (36х9-мм СПЭ по 35г, бронепробиваемость 8мм)
