Страна: Россия (СССР)
Тип: Авиационная индукционно-гидродинамическая мина



Специальная авиационная мина ИГДМ (индукционная гидродинамическая мина) выполнена в габаритах бомбы ФАБ-1500. Она может применяться с самолетов, производящих полет на скоростях до 750 км/ч. Комбинированный индукционно-гидродинамический взрыватель после прихода мины в боевое положение переводился в постоянную готовность к приему импульса магнитного поля корабля. Гидродинамический канал подключался только после поступления сигнала определенной продолжительности от индукционного канала. Считалось, что подобная схема придает мине высокую противотральную стойкость.

Под воздействием ЭДС, наводимой в индукционной катушке мины при прохождении над ней корабля, возникает ток, и электрическая схема готовится к приему импульса гидродинамического поля корабля. Если его импульс в течение расчетного времени не подействовал, то по окончании цикла работы схема мины приходит в исходное боевое положение. Если мина получала импульс гидродинамического поля меньше расчетной продолжительности, то схема приходила в исходное положение; если воздействие было достаточно продолжительным, то отрабатывался холостой цикл или производился подрыв мин (в зависимости от установок). Мина снабжалась также прибором срочности.

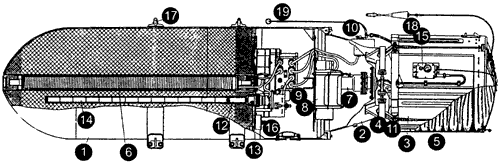

Разрез мины ИГМД, приготовленной для подвески под самолет
1 - корпус, 2 - котелок, 3 - парашютный кодух, 4 - стяжной пояс, 5 - парашютная система, 6 - индукционная катушка, 7 - гидромеханический приемник, 8 - батарейный блок, 9 - релейное устройство, 10 - предохранительный прибор, 11 - парашютный замок, 12 - запальный стакан, 13 - запальный патрон, 14 - дополнительный детонатор, 15 - парашютный автомат КАП-3, 16 - осушители, 17 - бугели, 18 - вытяжной трос, 19 - трос "взрыв-невзрыв"

Действие парашютной системы мины, сброшенной с высот, превышающих 500 м, происходит в следующей последовательности. После отделения от самолета выдергивается чека парашютного автомата КАП-3 и вытягивается стабилизирующий парашют, на котором мина снижается с вертикальной скоростью 110-120 м/с до 500 м. На этой высоте анероид КАП-3 освобождает часовой механизм, через 1-1,5 с парашют с кожухом отделяются от мины и одновременно выталкивается камера с тормозным и основными парашютами. Тормозной парашют раскрывается, вертикальная скорость снижения мины уменьшается, вступает в работу часовой механизм, из чехлов извлекаются и раскрываются основные парашюты. Скорость снижения уменьшается до 30-35 м/с.

При постановке мины с минимально допустимой высоты парашютный кожух от мины отделяется на меньшей высоте, а вся система срабатывает так же, как и при постановке с больших высот. Парашютные системы мин ИГДМ и АМД-2М аналогичны по конструкции.
