   L10 Friedensengel

Страна: Германия
Тип: Планирующая авиационная торпеда



Разработки планирующих торпед были начаты в Германии в 1940 году. Первой была изготовлена торпеда фирмы Braunschweig Voelkenrode. За основу была взята торпеда LT 5F. На торпеду установили крылья соединенные с хвостовыми стабилизаторами. Эта торпеда, получившая обозначение LT 9.2 Frosch, проходила испытания в Deutsche Versuchanstalt fur Luftfahrt (DVL).  Вторым вариантом торпеды была L10 Friedensengel  фирмы Blohm und Voss. После сравнения вариантов выбор был сделал в пользу более совершенной торпеды L10.

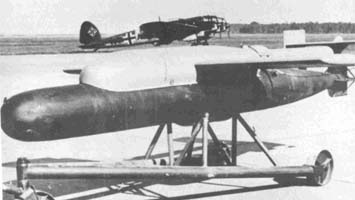

L10 представлял собой планер с укрепленной на нем торпедой LT 950 C. Высота сброса L10 составляла 2500 метров.  Максимальная дальности  применения - до 9000 метров. При приближении L10 на расстояние 10 метров к поверхности воды срабатывал датчик, дававший команду к отделению планера при помощи небольших взрывпакетов. После погружения торпеда следовала под водой к выбранной цели.

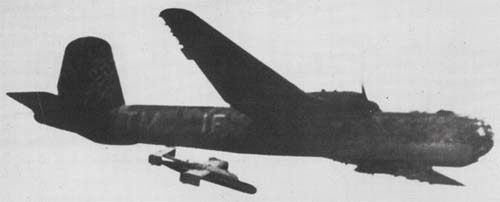

Первые 54 торпеды  L10 были переданы для испытаний в сентябре 1942 года в KG 26. 21 декабря 1943 года были осуществлены первые успешные испытания торпеды. После сброса  с He 111H-6 торпеда поразила цель на расстоянии 1448 метров, вторая цель была поражена после сброса со второго He.111 на расстоянии 3276 метров. Кроме He.111 планировалось применять торпеды с Ar.234, , Fi 176, Fw.190F, He.111H/ J, He 177, Ju 88A-4, Ju 188E, Ju 388 L-0 и Me.410.


Всего в течении войны было произведено 270 планирующих торпед L10 (из 330 заказанных). Но ни одну торпеду так и не успели использовать в боевых операциях.

На базе торпеды разрабатывались более совершенные варианты L11 Schneewittchen и L50. Однако работы по ним не были закончены до конца войны.

















Длина, мм
Диаметр, мм
Размах крыльев, мм
Площадь крыла, м2
Вес, кг
Скорость, м/сек
Дальность, м
3898
440
2500
2.06
218
238
9000



Список источников:

Willkommen in der Geschichte. Luftwaffe Bordraketen. Gleittorpedo L10/ L11/L50
As Armas Secretas Alemas da II Guerra Mundial. Torpedo voador LT 9.2 Frosch / Blohm & Voss L10 Friedensengel
Luftwaffe Resource Group.  Blohm & Voss L.10 "Friedensengel" Torpedo Glider
