   главная вооружение торпеды

   РАТ-52

Страна: Россия (СССР)
Тип: Реактивная авиационная торпеда

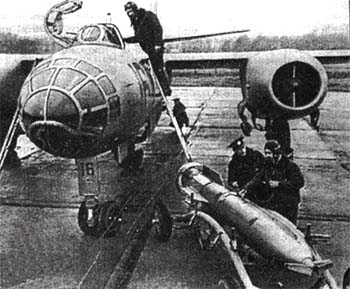

Для вооружения первых отечественных реактивных самолетов-торпедоносцев Ту-14Т и Ил-28Т была разработана под руководством главного конструктора Г.Я.Диллон и заместителя главного конструктора В.П.Голикова (после смерти Г.Я.Диллона был главным конструктом) подводная реактивная торпеда РАТ-52. Работы реактивным торпедам были начаты в ПИИ-1 МСХМ в 1944 году и завершились в НИИ-2 МАГТ (НИИАС) в 1952 году.

В 1947 году был разработан проект 45-см реактивной авиационной торпеды с пороховым двигателем с тягой 800-1200 кг (определялась температурой порохового заряда). Она могла сбрасываться с самолета-носителя с высот до 10 км при скорости полета до 800 км/ч. На заданном курсе воздушного участка траектории торпеда удерживалась системой управления, состоящей из трех гироскопов, с помощью специального крыла и элеронов.

Первоначально на реактивной торпеде предполагалось установить систему гидроакустического самонаведения, но в дальнейшем от этой идеи отказались. Система самонаведения усложняла конструкцию торпеды и затягивала сроки создания, т.к. для ее разработки требовалось проведение фундаментальных исследований. В конструкции торпеды широко применялись легкие сплавы, за счет чего была увеличена масса боевой части. Торпеда отличалась простотой применения.

Испытания опытной партии торпед проводились в 1947 году. Снаряжение реактивных торпед и их заводские испытания проводилось на филиалах завода 466 в Феодосии и Лисьем Носу. В 1950 г. торпеда прошла заводские испытания, на них проводились пуски с самолета Ту-2 при скорости полета 450 км/ч. Государственные испытания были завершены в 1952 году. 4 февраля 1953 года реактивная торпеда под обозначением РАТ-52 была принята на вооружения торпедоносцев ВМФ. Войсковые испытания РАТ-52 проходила в сентябре-ноябре 1953 года на Черном море. с торпедоносцев Ту-14Т и Ил-28Т из 943-го МТАП, было сброшено 54 торпеды различного оснащения. При испытании на полигоне вероятность поражения одной торпедой составляла 0,17-0,38. За время всех видов испытаний реактивной торпеды было произведено около 700 выстреливаний и сбросов.

Торпеда РАТ-52 состояла из боевою зарядного отделения (заряд ВВ и два взрывателя), приборного отсека, кормового отделения (с твердотопливным двигателем и рулевыми машинками) и парашютной системы. В передней части с углом атаки 23 градуса устанавливалось стальное носовое крыло для вывода торпеды на заданную глубину после приводнения. Для постепенного снижения скорое ггг падения торпеды с самолета-носителя на РАТ-52 была установлена парашютная система из двух парашютов: малого и большого, которая приводилась в действие автоматом раскрытия парашюта ПАС-1. Стабилизацию торпеды обеспечивали цилиндрическое стабилизирующее кольцо, воздушные элероны.

Торпеда РАТ-52 предназначалась для прицельного высотного торпедометания и поражения надводных кораблей с осадкой более 2 метров. Она могла применяться с высот от 1500 м до практического потолка самолета-носителя. Для прицеливания торпедоносцы использовали радиолокационный прицел ПСБН-М и оптический ОПБ-6СР. Перед сбросом штурман самолета задавал глубину хода торпеды от 2 до 8 метров, подключал на зарядку конденсаторы торпеды. Затем самолет выводился на боевой курс, производилось прицеливание как при бомбометании и автоматическая отцепка торпеды в заданный момент. После отделения от самолета-носителя у РАТ-52 раскрывался малый тормозной парашют, имеющий форму пропеллера, на высоте 500 м раскрывался большой тормозной парашют. При спуске торпеды на парашютной системе элероны, по командам системы управления, удерживали ее в плоскости стрельбы, предотвращали вращение. На воздушном участке в системе управления торпеды действовали: три гироскопа - курса, носовой и элеронный. В момент входа в воду парашютная система отделялась. торпеда проваливалась на глубину 20 метров и под действием носового крыла приводилась в горизонтальное положение. В дальнейшем носовое крыло отстреливалось. включался гидростат, запускался двигатель и на заданной глубине 2-8 м торпеда шла к цели.

По опыту учений было выявлено, что атака транспортов из состава конвоев торпедами РАТ-52 более эффективна при сбросе их группами с высоты 4000 м и более (до 13000 м). При одиночном применении торпеды РАТ-52 вероятность попадания в цель была 0,02%.

Для предотвращения коррозии торпеды РАТ-52 хранились в специальных контейнерах, заполненных азотом. Для тренировок личного состава был создан учебный вариант торпеды РАТ-52. На нем вместо взрывчатою вещества в боевом зарядном отделении находилась регистрирующая аппаратура и бачок со спиртоводной смесью, которая вытеснялась сжатым воздухом после остановки торпеды для обеспечения всплытия.

Реактивная торпеда РАТ-52 поставлялась за рубеж: в Китай и на Кубу. Китайские самолеты Ил-28Т ее успешно применили в боевых действиях в конце 50-х годов в Тайваньском проливе. В процессе серийного производства РАТ-52 была заменена модифицированной торпедой РАТ-52М.

После смерти Г.Я.Диллона в 1958 году работы по модернизации реактивной торпеды РАТ-52М возглавил В.П.Голиков. В результате проведенных работ была улучшена конструкция реактивной торпеды, повышена ее надежность. В серийном производстве РАТ-52М заменила свою предшественницу РАТ-52. В 1983 г. торпеда РАТ-52М (РАТ-52) была официально снята с вооружения ВМФ.

















Самолет-носитель
Калибр, мм
Длина, мм
Размах, мм
Вес боевой ракеты, кг
Вес учебной ракеты, кг
БЧ
Тип ВВ
Взрыватель
Дальность подводного хода макс, м
РАТ-52
РАТ-52М
Глубина хода, м
Глубина моря, м
Скорость хода, узл
Высота применения, м
Скорость носителя, км/ч
Двигатель
Тягя двигателя
Система управления
Ил-28Т, Ту-14Т, Ту-16Т, М-4
450
3879
750
627
500
фугасная, 240-243 кг
ТГА
контактный инерциальный КАВТ-55

520-600
550-600
2-8
не менее 20
58-68
1500-4000
800-900
РДТТ
800-1200
сист. креновыравнивания+ гироскопический прибор курса+безинерционный гидростатический аппарат



Список источников:

Техника и Вооружение. А. Артемьев. Авиационные торпеды
Jane's Defence Equipment
