   R 530

Страна: Франция
Тип: Управляемая ракета средней дальности

R530  SUPER 530F  SUPER 530D


Программа разработки французской управляемой ракеты средней дальности была начата фирмой Marta в середине 50-ых годов. Развитие программы продолжалось, и после изначального варианта ракеты R530 создали Super 530F и финальный вариант Super 530D. При работах по УР R530 конструкторами использовался опыт, полученный при разработке R510. Ракета R530 создавалась для использования со взаимозаменяемыми ГСН; полуактивная радиолокационная для использования на малых дальностях и инфракрасная для малых дальностей. УР предназначена для поражения воздушных целей на средних высотах на встречнопересекающихся курсах. На вооружение ВВС и ВМФ Франции R530 в 1963 году, производство ракеты продолжалось до конца 1970 года. Всего было выпущено около 4000 единиц. R530 использовалась аргентинскими ВВС во время конфликта на Фолклендских островах.




R530:
Длина, м
Диаметр, мм
Размах, м
Вес, кг
БЧ
Взрыватель
Система наведения
Двигатель
Дальность, км
ПАРЛГСН
ИК
Скорость, км/ч
Самолет-носитель
3,28
263
1,1
195
27 кг, осколочно-фугасная
активный РЛ
пассивная РЛ или ИК
ТТРД

15
3
2600
Mirage-III, Super Mistere B.2, F-8E, F-104

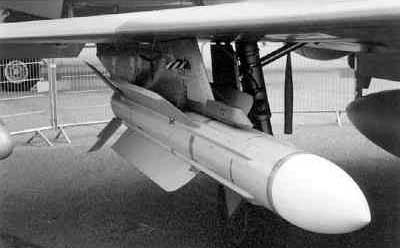

Разработка ракеты Super 530F была начата в 1968 году с целью обеспечения способности перехватывать высотные высокоскоростные цели класса "бомбардировщик". Полномасштабные работы были развернуты в 1971 году в том же году последовали наземные испытания. Летные испытания ракеты с новой полуактивной радиолокационной ГСН конического сканирования AD26 были произведены в 1972 году. Первые два полностью управляемых запуска были осуществлены в 1974 году. Серийное производство было начато в 1977 году и продолжалось до 1985. Ракета Super 530F была принята на вооружение ВВС Франции в 1980 году.

ГСН AD26 находится под керамическим обтекателем оживальной формы. За отсеком ГСН находится радиолокационный взрыватель, боевая часть, устройство боевого взвода и двигатель. УР Super 530F способна перехватывать цели на высоте 23000, при этом привышение цели над носителем до 9000 метров.





Super 530F:
Длина, м
Диаметр, мм
Размах, м
Вес, кг
БЧ
Взрыватель
Система наведения
Двигатель
Дальность, км
Скорость, М
3,54
263
0,88
245
30 кг, осколочно-фугасная
активный РЛ
пассивная РЛ
ТТРД
25
4,5





Третьй ракетой в семействе стала Super 530D (D - Doppler, доплеровская) была разработана для обеспечения возможности поражения низколетящих ЛА. Работы по ракете были начаты в 1979 году. УР оснастили доработанной полуактивной импульсно-доплеровской ГСН AD26, более устойчивой к радиоэлектронным помехам. Система наведения получила цифровой процессор, позволяющий перепрограммировать ГСН.

Огневые испытания произвели в 1984 году. Корпус ракеты выполнен из нержавеющей стали. Двигатель двухрежимный твердотопливный. По заявленным характеристикам, максимальная высота полета цели 24400 метров, при этом превышение цели над носителем 12200 метров. Минимальная высота перехвата 60 метров. Максимальная перегрузка ракеты при маневрировании - 30g. Всего было выпущено 2370 ракет Super 530F и 530D.




Super 530D:
Длина, м
Диаметр, мм
Размах, м
Вес, кг
БЧ
Взрыватель
Система наведения
Двигатель
Дальность, км
Скорость, М
Самолет-носитель
3,8
263
0,62
270
30 кг, осколочно-фугасная
активный РЛ
пассивная РЛ
ТТРД
40
5
Mirage F-1, III, 2000, F-8E, Rafale

Ракеты R530, Super 530F и Super 530D поставлялись на экспорт в Аргентину, Австралию, Бельгию, Бразилию, Колумбию, Египет, Габон, Индию, Ирак, Кувейт, Ливию, Пакистан, ЮАР, Швейцарию, Венесуэлу и Заир.












Список источников:

Денис Евстафьев. Семейство ракет R530
Jane's Defense Equipment
Warplanes. Modern Fighting aircraft
