Управляемая всепогодная ракета (УР) класса "воздух - воздух" средней дальности AIM-120, имевшая первоначально обозначение AMRAAM (Advanced Medium-Range Air-to-Air Missile) разработана фирмой Hughes Aircraft Co.

Эта ракета пришла на смену УР Sparrow аналогичного класса и была принята на вооружение ВВС США в 1991 году. По сравнению с УР Sparrow в AIM-120 достигнуто существенное снижение стартового веса, габаритов ракеты, повышена эффективность борьбы как с высотными энергично маневрирующими, так и с низколетящими целями в условиях интенсивного ведения радиоэлектронной борьбы. Это стало возможным благодаря современным достижениям в теории управления летательными аппаратами, радиоэлектронике и вычислительной технике, двигательных установках и боевом снаряжении.

В настоящее время состоит на вооружении ВВС США, Германии, Великобритании и ряда других стран членов НАТО.

В апреле 1998 года фирма Raytheon Company System получила заказ на производство 813 ракет AIM-120 общей стоимостью 243 млн. долларов.

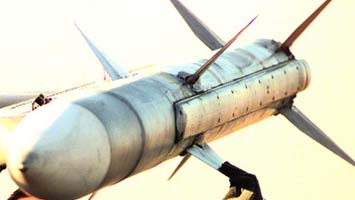

Ракета AIM-120 выполнена по нормальной аэродинамической схеме и состоит из трех отсеков: головного, боевой части (БЧ) и хвостового. Она имеет крестообразное крыло небольшой площади, обеспечивающее достаточно хорошую маневренность при невысоких скоростях полета, и крестообразные рули в хвостовой части. Корпус УР изготавливается из стали с окраской серого цвета, выдерживающей значительный кинетический нагрев.

В головном отсеке сосредоточена основная часть аппаратуры автономного наведения, которое осуществляется с помощью комбинированной системы ў командно-инерциальной на начальном и среднем участках траектории полета и активной радиолокационной на конечном. В состав оборудования командно-инерциальной системы входят бескарданная инерциальная платформа и приемник командной линии связи, расположенный в сопловом блоке хвостовой части УР. Вес платформы, в которой применены миниатюрные скоростные гироскопы, менее 1,4 кг. Высокопроизводительная микро-ЭВМ, работающая с тактовой частотой 30 МГц, является общей для командно-инерциальной и радиолокационной систем. Она выполняет все функции управления, командной связи, обработки сигналов радиолокационной аппаратуры и взрывателей, а также встроенного контроля при проверке работоспособности основных узлов и блоков аппаратуры. Введение такой микро-ЭВМ, позволило существенно увеличить количество параметров, используемых для расчета наиболее оптимальной траектории наведения в зависимости от взаимного расположения ракеты и цели в точке встречи, их скоростей и направлений полета. Например, на основе измеряемых дальности и угла линии визирования цели, а также скоростей их изменения микро-ЭВМ вычисляет ускорение цели, а при известном собственном ускорении, получаемом с помощью инерциальной платформы, она рассчитывает возможные ее маневры. Эта ЭВМ может выбирать такую траекторию наведения, при которой ракета настигнет цель под ракурсом, дающим наибольший эффект для поражения боевой частью.

Приемник командной линии связи используется в случае необходимости коррекции траектории полета УР на среднем участке. Активная радиолокационная аппаратура, обеспечивающая полностью автономное наведение ракеты после надежного захвата цели, включает антенну с высокочастотными каскадами приемника и передатчик. Антенна радиолокационной аппаратуры размещается под радиопрозрачным обтекателем (длина 530 мм, диаметр у основания 178 мм), изготовленным из керамики, армированной стекловолокном.

В отсеке БЧ находятся собственно боевая часть, неконтактный радиолокационный взрыватель, а также элементы предохранительно-исполнительного механизма и пиротехнической цепи. БЧ осколочного типа направленного действия, при котором разлет готовых осколков производится в узком круговом или ограниченном секторе. Причем последнее возможно лишь при подлете ракеты к цели под строго определенным ракурсом. При прямом попадании УР в цель срабатывает контактный взрыватель. Двигательная установка представляет собой двухрежимный твердотопливный ракетный двигатель с высоким удельным импульсом, работающий на малодымном без окиси алюминия топливе весом 45 кг.

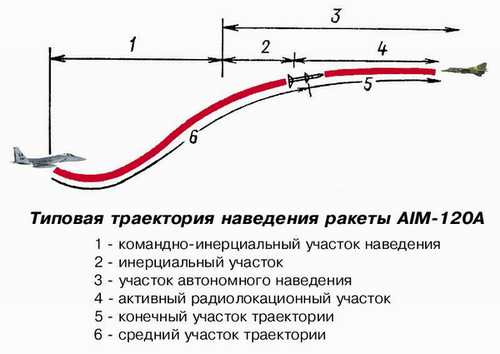

Типовая траектория наведения УР делится на три участка: командно-инерциальный, автономный инерциальный и активный радиолокационный. Обнаружение целей производится с помощью бортовой РЛС системы управления оружием самолета-носителя. На истребителе F-18 станция AN/APG-65 может выделять по таким характеристикам, как дальность и скорость сближения, десять наиболее важных целей и непрерывно их сопровождать при сканировании (на индикаторе в кабине самолета отображаются восемь из них). После выбора цели летчиком ее координаты автоматически вводятся в инерциальную платформу ракеты, и затем вплоть до пуска используется общая для УР и самолета-носителя система координат, в которой осуществляются все расчеты, необходимые для перехвата. После пуска ракеты текущие координаты цели регистрируются лишь в бортовой аппаратуре самолета-носителя, и в случае, если она не маневрирует, наведение УР производится с помощью инерциальной системы, а затем начинает работать активная радиолокационная.

Когда цель совершает маневры производится коррекция ее координат, введенных в инерциальную аппаратуру ракеты перед пуском. Для этого осуществляется передача соответствующих команд коррекции через боковые лепестки антенны РЛС самолета-носителя с периодичностью сканирования диаграммы направленности антенны. Эти команды воспринимаются на борту УР приемником командной линии связи. Подобное командно-инерциальное наведение возможно одновременно для восьми УР AIM-120 при их пуске по разным целям. При этом на самолетном индикаторе отображается величина оставшегося времени полета каждой ракеты до момента включения ее активной радиолокационной аппаратуры, что позволяет летчику вовремя прекращать передачу команд коррекции на УР, перешедшие в режим самонаведения. Такая остановка передачи команд коррекции может производиться также в случае прекращения маневрирования цели, когда ракета способна наводиться с помощью своей инерциальной аппаратуры до момента перехода на самонаведение. Приведенные выше способы наведения применяются лишь при отсутствии преднамеренных помех. Если цель осуществляет постановку активных помех, тогда бортовая аппаратура ракеты на среднем и конечном участках траектории полета может неоднократно переключаться в режим наведения на источник помех. В ближнем воздушном бою при визуальной видимости цели используется режим активного радиолокационного самонаведения.

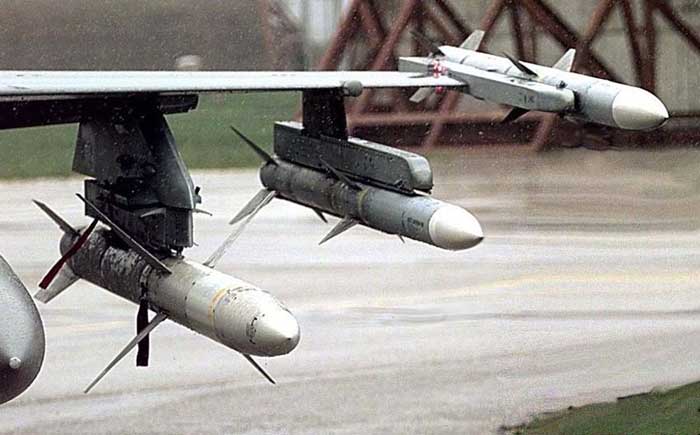

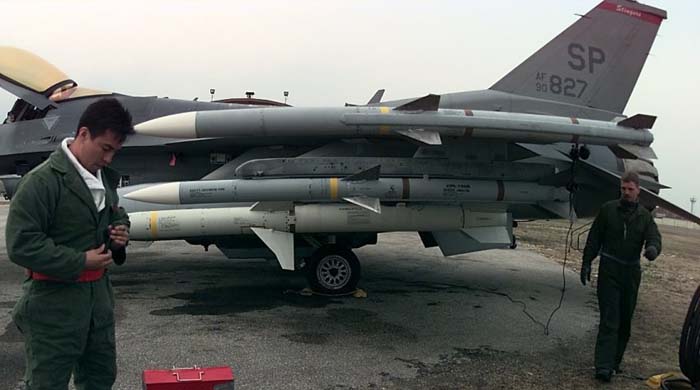

AIM-120 могут подвешиваться на пусковые устройства двух типов: с рельсовыми направляющими и с принудительным отделением при помощи пиропатронов. Первые сконструированы таким образом, что на них можно размещать и ракеты Sidewinder. Устройства второго типа представляют собой несколько модифицированные существующие пусковые установки LAU-17 и LAU-92, которыми оснащаются самолеты F-14, F-15 и F-18. Они рассчитаны для подвески как УР Sparrow , так и AIM-120. Устройства обоих типов позволят производить подвеску семи УР на самолете F-14, шести на F-15, F-16, F-18 и Tornado-Р.2, четырех на Phantom F-4F.

В настоящее время известны три модификации ракеты AIM-120:

• AIM-120A - первая версия ракеты, выпускавшаяся до 1994 года;
• AIM-120B - модернизированный вариант с возможностью перепрограммирования системы управления через кабельный разъем непосредственно в транспортном контейнере.
• AIM-120C - ракета находящаяся в производстве с 1996 года, доработанная для размещения на перспективном самолете F-22, отличающаяся уменьшенными габаритам и улучшенными характеристиками по скорости, маневренности и дальности перехвата целей.

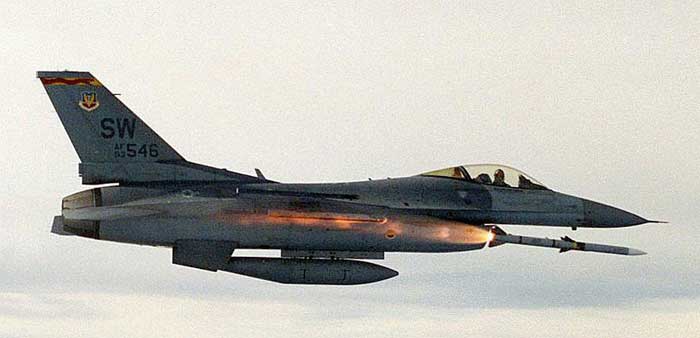

Небольшое количество истребителей F-18, вооруженных ракетами AIM-120, в 1991 году было перебазировано в район Персидского залива в рамках операции "Буря в пустыне", однако в боевых действиях они не применялись. Первое боевое применение произошло в декабре 1992 года, когда американский истребитель F-16 сбил МиГ-25 иракских ВВС над территорией южного Ирака.
