     Р-60М

Страна: Россия
Тип: Управляемая ракета малой дальности

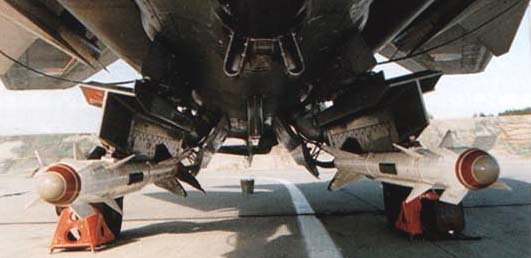

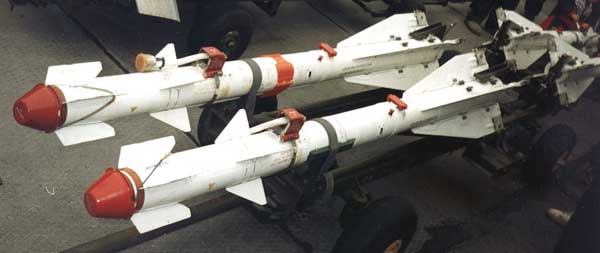

Практически одновременно с принятием К-60 на вооружение были начаты работы по модернизации Р-60. На ракете Р-60М установили доработанную ГСН - "Комар-М" (ОГС-75). Угол целеуказания увеличен с 12° на 17°, обеспечена возможность пуска в переднюю полусферу цели за счет охлаждения фотоприемника ГСН. При использовании более совершенных поражающих элементов масса боевой части возросла на 17%. Соответственно утяжелилась и ракета в целом, удлинившись на 43 мм. Минимальную дальность удалось сократить на треть, а максимальную увеличить на 500 м.

Ракеты Р-60 и Р-60М широко применялись почти на всех истребителях семидесятых годов и более поздней разработки, в том числе и в качестве "вспомогательного калибра" в сочетании с более мощными "изделиями". Применение этих ракет на МиГ-31, в условиях интенсивного нагрева при полете на скорости порядка 3000 км/ час потребовало проведения дополнительной проработки.

Ракеты Р-60 также использовались в качестве оружия самообороны на ударных самолетах семейств Су-17, Су-24, Су-25, МиГ-27. Психологически их роль в какой-то мере соответствует пистолету как табельному оружию офицера - при встрече с вражеским истребителем пилот штурмовика или фронтового бомбардировщика не чувствует себя абсолютно беспомощным. Ракеты в вариантах Р-60К и Р-60МК экспортировались в дружественные страны и применялись в боевой обстановке в ряде региональных конфликтов, начиная с боев над Ливаном в 1982 г.









Длина, м
Диаметр, м
Размах крыла, м
Масса, кг
Масса БЧ, кг
Дальность, км
Скорость
Макс. стартовая перегрузка, g
Макс. перегрузка, g
Перегрузка поражаемых целей, g
Носители
2,14
0,12
0,39
45
3,5
0,2-10
2,5М
7
47
до 12
Ил-102, МиГ-21СМТ, МиГ-21СМ, МиГ-21М, МиГ-21МФ, МиГ-21бис, МиГ-21И, МиГ-23М, МиГ-25ПД, МиГ-27, МиГ-29, МиГ-31, МиГ-31М, Су-15ТМ, Су-17, Су-20, Су-22, Су-24, Су-25, Як-28ПМ, Як-38, Як-38М, Як-141, Ми-24П, Ми-24В



Список источников:

Авиация и Космонавтика. Р. Ангельский. Отечественные управляемые ракеты "воздух-воздух
М-Хобби. В.Марковский, К.Перов. Развитие советских авиационных ракет класса "воздух-воздух"
Аэроплан. А.Никифоров. Под крылом самолета
