     Shafrir-2

Страна: Израиль
Тип: Управляемая ракета малой дальности



Израильская управляемая ракета малой дальности Shafrir-2 разработана на базе УР Shafrir-1 (Стрекоза). Shafrir-1, в свою очередь создана на основе американской AIM-9B Sidewinder. Shafrir-1 успешно применялась во время войны в 1973 году, и накопленный опыт был воплощен в Shafrir-2.

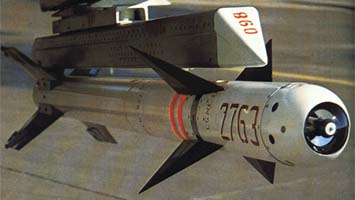

Внешне Shafrir-2 похожа на AIM-9B, со такими же роллеронами на крыльях, но с существенно увеличенным диаметром корпуса. Боевая часть фугасная, оснащена контактным и радиовзрывателями. Ракета оснащена инфракрасной ГСН, которая позволяет осуществлять атаки целей только из задней полусферы. Когда ГСН захватывает цель пилот получает звуковой сигнал и визуальную индикацию на ИЛС.

УР Shafrir-2 поступила на вооружение ВВС Израиля в 1978 году и на данный момент не уже не производится. Ракета экспортировалась в Чили, Колумбию, Эквадор, ЮАР, Тайвань и Турцию. УР успешно использовалась в 1982 году во время конфликта в долине Бекаа. Есть информация, что у израильтян сохраняется небольшое количество ракет для использования в критических ситуациях.


















Самолет-носитель
Длина, м
Диаметр, мм
Размах, м
Вес, кг
БЧ
Вес БЧ, кг
Дальность, км
- нормальная
- максимальная
Макс. высота применения, км.
Двигатель
Система наведения
Mirage III, Kfir, F-4, A-4, F-15, F-16
2,6
160
0,64
95
фугасная
11

3
5
18
ТТРД
ИК



Список источников:

Денис Евстафьев. Shafrir-2
Jane's Defense Equipment
Israel Weapons
