     AGM-62 Walleye I/II

Страна: США
Тип: Тактическая управляемая ракета



AGM-62 Walleye - тактическая управляемая ракета, разработанная американской фирмой Martin Marietta Corporation's Orlando Division. AGM-62 предназначалась для поражения наземных и надводных целей.  Она состояла на вооружении американских ВВС и ВМС  c 1966 года до конца 80-х.  Последние боевое применение ракеты состоялось во время операции "Шторм в Пустыни".  Кроме ВВС США ракеты Walleye состоят на вооружении в ВВС Израиля.

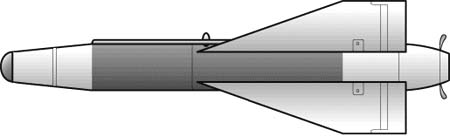

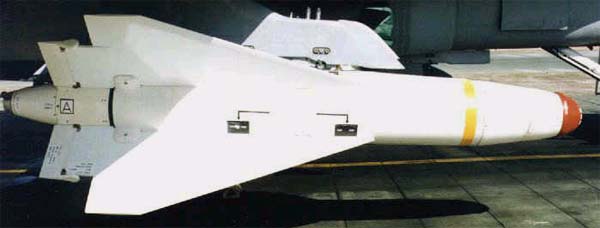

Walleye I имела цилиндрический корпус длиной 3,94 м и диаметром 0,38 м. Вес бомбы - до 510 кг. На корпусе бомбы расположено крестообразное крыло большой стреловидности с консолями треугольной формы в плане со срезанными концами. Поверхности управления, снабженные балансирами, находились в задней части крыла.  В 1968 году появился увеличенный вариант ракеты -  Walleye II, имеющей массу 1130 кг.

В хвостовой части ракеты был помещен генератор, обеспечивающий энергией электрическую и гидравлическую системы наведения и управления. Генератор приводился в действие ветрянкой, вращающейся в набегающем потоке воздуха во время полета ракеты. Дальность полета Walleye I зависит от высоты и скорости ее сбрасывания и и обычно составляет от 5 до 10 км, максимально - до 25 километров. Дальность применения Walleye II - до 56 километров.

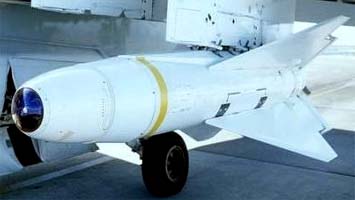

AGM-62 Walleye I/II снабжалась телевизионной системой наведения. В ее головной части расположена гиростабилизированная головка самонаведения, представляющая собой телевизионную камеру, с помощью которой просматривалась местность, находящаяся впереди ракеты. Изображение местности передается на самолет-носитель и воспроизводится на экране. При атаке летчик направляет самолет на цель. Как только на экране появляется изображение цели, он "запирает" на нее головку самонаведения, а затем сбрасывает ракету. После сбрасывания с самолета-носителя AGM-62 становилась полностью автономной. Головка самонаведения вырабатывала сигналы ошибок, в соответствии с которыми корректировался планирующий полет бомбы по направлению к цели.
















Модификация Walleye I Walleye II

Длина, м
Диаметр, мм
Размах, м
Вес, кг
Масса БЧ, кг
Тип БЧ
Дальность, км
Система наведения

3,38
396
1.39
510
202
H-6 или PBXN-109
25
телевизионная

4.05
457
1.77
1130
424
Tritonal или H-6
56
телевизионная



Список источников:

Денис Евстафьев. AGM-123
Directory of U.S. Military Rockets and Missiles
Jane's Defense Equipment
Federation of American Scientists. Conventional Weapons
Missle.index
Александр Широкорад. История авиационного вооружения
