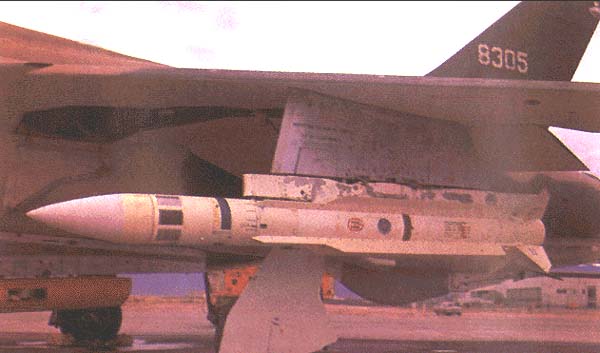

     AGM-78 Standard-ARM

Страна: США
Тип: Тактическая противорадиолокационная ракета



Противорадиолокационная ракета AGM-78 Standard-ARM предназначена для поражения радиотехнических средств, и прежде всего радиолокационных станций ЗРК и зенитной артиллерии. Ее разработку. в 1966 году начала фирма General Dynamics с целью замены противорадиолокационной ракеты Shrike, существенными недостатками которой были использование предварительно настраиваемой ГСН и невозможность самонаведения на РЛС, прекратившую работать. В 1968 году Standard-ARM была принята на вооружение ВВС и ВМС США и применялась на самолетах F-105F, А-6А и F-4Е. Кроме того, ею оснащены вооруженные силы Израиля и Республики Корея.

Ракета Standard-ARM разработана на базе ЗУР RIM-66A Standard-1 и имеет такие же аэродинамическую и конструктивную схемы. Ракета оснащена двухрежимным твердотопливным двигателем Mk.27 mod.4 весом 360 кг. Горючая смесь из полибутадиена и полиуретана, окислитель - перхлорат аммония.

В ней используется метод пассивной радиолокации. В связи с этим было создано несколько вариантов пассивной широкополосной радиолокационной головки самонаведения с разными рабочими диапазонами частот. В ГСН ракеты есть аппаратура, позволяющая запоминать координаты цели, благодаря чему ее наведение может продолжаться даже после выключения излучения РЛС. Специально разработанные радиопрозрачные обтекатели CW-1106/D обеспечивают пропускание сигналов практически от всех радиолокационных станций в пределах рабочего диапазона ГСН. Они изготовляются из материала с кристаллической структурой. Применение обтекателей с различной полосой пропускания позволяет осуществлять определенную селекцию радиолокационных сигналов. Ракета оснащена мощной осколочно-фугасной боевой частью массой около 150 кг, подрыв которой производится на высоте 15 - 20 м над целью. При этом радиус разлета ее осколков (кубической формы с ребром длиной 10 мм) составляет около 600 м. Данная БЧ обеспечивает поражение техники на расстоянии до 150 м, а живой силы - до 500 м. При наземном взрыве образуется воронка диаметром около 5 м. В промежуточном отсеке ракеты, находящемся рядом с БЧ, устанавливается сигнальный заряд, после подрыва которого образуется дымовое облако, являющееся ориентиром для осуществления бомбометания другими самолетами.

Были созданы следующие модификации ракеты Standard-ARM: AGM-78A (mod. 1-3), AGM-78B (mod. 1-3), AGM-78C (mod. 1-3) и AGM-78D (mod. 1 и 2).

Они имеют некоторые конструктивные особенности и различные рабочие диапазоны частот ГСН. Так, на ракете AGM-78B mod.1 установлен обтекатель CW-1071 (из пластического материала), пропускающий радиолокационные сигналы довольно широкого спектра, а на AGM-78B mod.2 используется обтекатель CW-1070D (из керамического материала), обеспечивающий поражение только специальных РЛС.

Противорадиолокационные ракеты Standard-ARM применялись в войне во Вьетнаме, а также в ходе военных действий Израиля против арабских стран.

В 1976 году производство ракет Standard-ARM было прекращено. Всего ВВС и ВМФ США было поставлено около 3000 ракет. Прекращение производства ракет было связано с большой стоимостью ракеты - почти в три раза выше, чем у ракеты Shrike.

К другим недостаткам ракеты относятся сравнительно небольшая скорость полета, что дает возможность противнику принять контмеры по срыву атаки, а также отсутствие головок самонаведения, обеспечивающих перекрытие достаточно широкого диапазона частот.















Двигатель
Длина, м
Диаметр, м
Вес, кг
Размах крыльев, м
Дальность пуска, км
Максимальная скорость, м/с
Система наведения
Боевая часть
Вес БЧ, кг
Принятие на вооружение
одноступенчатый ТТРД Mk.27 Mod.4
4,41
34,3
630
1,08
75
820
Пассивная радиолокационная
Осколочно-фугасная
150
1968


Список источников:

Денис Евстафьев. AGM-78
Directory of U.S. Military Rockets and Missiles
Jane's Defense Equipment
Federation of American Scientists. Conventional Weapons
