     AS-15TT

Страна: Франция
Тип: Тактическая противокорабельная ракета

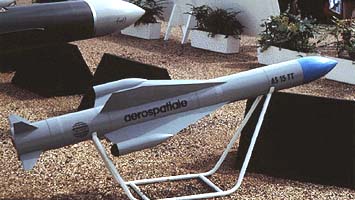

AS.15TT - легкая, противокорабельная, всепогодная ракета ближнего действия производства фирмы "Aerospatiale" состоит на вооружении ВМС Франции. Носителями ракет являются вертолёты типа "Dauphin 2", базирующиеся на кораблях. Ракеты AS.15TT могут устанавливаться на надводных кораблях. Серийное производство ракеты AS.15TT началось в 1984 году.

Ракета имеет нормальную аэродинамическую схему с крестообразным крылом в средней части корпуса и рулями управления на поверхности хвостового отсека.

Обнаружение цели и наведение ракеты AS.15TT производится с помощью новой, усовершенствованной РЛС Aqrion 15, изготавливаемой фирмой Thomson-CSF. Метод наведения ракеты командный с помощью частотно-модулированных радиокоманд. Пуск ракеты производится за пределами действия средств ПВО поражаемых целей. Сразу после пуска ракета выполняет программное снижение. На маршевом участке траектории бортовой радиовысотомер поддерживает высоту полета 5-6 метров. Высокая устойчивость к радиоразведке и радиопротиводействию обеспечивается, во-первых, сжатием импульса РЛС и, во-вторых, быстрой сменой рабочих частот, которая производится на РЛС даже на этапе наведения ракеты. Сжатие импульса РЛС приводит к значительной устойчивости от воздействия помех от морской поверхности и к высокой разрешаюшей способности по дальности. Узкая диаграмма направленности в горизонтальной плоскости позволяет добиться удовлетворительной разрешающей способности РЛС по азимуту.

Благодаря таким характеристикам РЛС Aqrion 15 позваляет обнаруживать небольшие цели и может быть пригодна для поиска и спасения людей, так как РЛС может обнаружить небольшие шлюбки, обломки небольшого судна и т.д., даже в условиях шторма.

РЛС Aqrion 15 двухканальная, она может одновременно сопровождать ракету и цель. Ракета имеет ответчик направленного действия. В режиме наведения РЛС измеряет угловое отклонение ракеты от линии визирования РЛС - цель и расстояние от цели. По этим данным вырабатываются команды и с помощью кодированных импульсов РЛС передаются на ракету, которая выводится в направлении на цель. В вертикальной плоскости ракета автоматически наводится с помощью своего высотомера. Высота полёта задаётся перед пуском. Низкую траекторию полёта на небольшой высоте над уровнем моря ракета принимает сразу же после её спуска. В конце полёта на расстоянии 300 м от цели производится дальнейшее снижение ракеты до высоты 1-3 метра для наилучшего поражения цели.

Кроме наведения ракеты AS.15TT РЛС Aqrion15 позваляет данные об обнаруженных целях передовать через модулятор-демодулятор MODEM своим надводным кораблям, а также передавать данные о цели на ракету "Exocet" АМ-39 класса "воздух-поверхность", которую несёт вертолёт. Ракета AS.15TT может использоваться совместно с ракетой дальнего действия "Exocet" MM40.

Полная противокорабельная система состоит из ракеты Exocet MM40 и одного или двух вертолётов AS.365F "Dauphin 2", вооружённых четырьмя ракетами AS.15TT каждый.

Ракета AS.15TT используется также и для вооружения береговых батарей. Такая батарея состоит из двух пусковых установок(по шесть ракет на каждой) и одного командного пункта, оснащённого РЛС Aqrion 15.






















Длина, мм
Наибольший поперечный размах, мм
Максимальный диаметр корпуса, мм
Масса ракеты, кг
Силовая установка
Дальность действия, км
Минимальная высота пуска, м
Крейсерская скорость км/ч
Система наведения
Масса боевой части, кг
2300
564
187
100
Стартовый и маршевый двигатели
17
15
1000
командная
30


Список источников:

Денис Евстафьев. As-15TT
Jane's Defense Equipment
