     Kormoran

Страна: Германия
Тип: Тактическая противокорабельная ракета

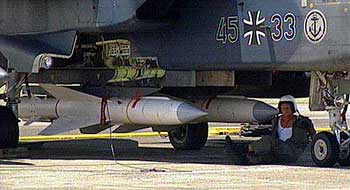

Противокорабельная ракета Kormoran была принята на вооружение морской авиации ФРГ в 1976 г. В 1987 г. на вооружение поступила новая модификация ракеты - Kormoran Мk.2 с усовершенствованной системой наведения. Ракетами Kormoran первоначально вооружались истребители-бомбардировщики F-104 Starfighter, а затем истребители-бомбардировщики Tornado.

Ракета имеет нормальную аэродинамическую схему с крестообразным крылом и рулями управления. Корпус сотоит из трех отсеков. В первом из них расположена активная радиолокационная головка самонаведения (ГСН), во втором - боевая часть и взрыватель с предохранительно-исполнительным механизмом, гироскоп с коррекцией вертикали, двухгироскопная инерциальная платформа с вычислителем, реле времени. В третьем отсеке размещаются маршевый двигатель, блоки обработки и наведения, радиовысотомер с антеннами, серводвигатели рулей управления, источник питания и встроенные в корпус стартовые ускорители. Фугасная БЧ замедленного действия предназначена для поражения целей типа эскадренный миноносец. ГСН можеи работать в пассивном режиме.

Стрельба ракетами Kormoran может производиться двумя способами. При первом из них координаты обнаруженной цели заранее вручную вводят в вычислительную инерциальную навигационную систему ракеты. На курсе сближения РЛС самолета не включается, наведение осуществляется вычислителем. Атакующий самолет летит на высоте около 30 м. Для предварительного уточнения координат цели он выполняет кратковременный маневр с набором высоты и одновременным включением РЛС. Уточненные параметры движения цели автоматически вводятся в вычислитель инерциальной системы. После выхода на боевой курс летчик повторно набирает высоту и снова включает РЛС для окончательного уточнения координат цели. Пуск ракеты может быть выполнен как до входа в зону ПВО корабля (обычно на дальности 20 км и с высоты 30 м), так и после выхода из нее. В последнем случае носитель мгновенно выполняет противоракетный маневр и выходит из зоны действия огневых средств противника. После пуска ракета разгоняется стартовыми ускорителями до сверхзвуковой скорости (время работы ускорителей менее 1 с), которая вскоре уменьшается. Полет на высоте около 15 м контролируется радиовысотомером. На маршевом участке траектории осуществляется предварительное наведение ракеты инерциальной системой с отклонением в пределах накопленной ошибки. В нескольких километрах от цели включается активная головка самонаведения и начинается участок радиолокационного поиска. Головка самонаведения может обнаружить надводную цель при волнении моря до шести баллов и обеспечить наведение при выполнении маневра уклонения в условиях радиоэлектронной борьбы.

Второй способ обеспечивает меньшую заметность самолета, поскольку пуск ракеты производится с использованием оптического прицела. После визуального обнаружения цели параметры ее движения вводятся в бортовую систему управления. После захвата цели аппаратурой головки самонаведения выполняется пуск ракеты, а самолет-носитель осуществляет противозенитный маневр и выходит из зоны действия ПВО атакуемого корабля. Ракета сразу снижается до высоты 2-3 м, инерциальная система работает только по командам головки самонаведения.

В ходе летных испытаний ракеты Kormoran поражали цели при высоте волн более 3,5 м. На участке самонаведения высота полета снижается до 2-3 м, что обеспечивает прямое попадание ракеты в борт корабля.

Сравнительно малую дальность полета ракеты Kormoran специалисты ФРГ объясняют тем, что она рассчитана на применение в ограниченных по размерам районах Балтийского и Северного морей, в частности, в предпреливной и проливной зонах.























Дальность стрельбы, км
Минимальная высота пуска, м
Скорость полета ракеты максимальная
Длина ракеты , мм
Диаметр корпуса ракеты, мм
Размах крыльев, мм
Стартовый вес, кг
Боевая часть
Тип
Вес, кг
30
50
0,9 М
4400
340
1000
660

фугасная
160




Список источников:

Денис Евстафьев. Kormoran
Jane's Defense Equipment
