     X-41 (3M-80) Москит

Страна: Россия
Тип: Тактическая противокорабельная ракета



Ракета 3М80 предназначена для поражения надводных кораблей и транспортов водоизмещением до 20000 тонн при активном противодействии противника в любых условиях окружающей среды, при этом ракета устойчива к разрушающему действию ядерного взрыва.

Комплекс «Москит» был разработан в МКБ «Радуга» под руководством генерального конструктора И.С.Селезнёва во второй половине 70-х - начале 80-х гг. Система управления ракеты создана в ГосНПО "Альтаир" под руководством С.Климова.

Ракета 3М80 предназначалась для замены крылатых ракет П-15.

В начале 80-х годов противокорабельный комплекс 3М-80 «Москит» был принят на вооружение эсминцев (ЭМ) типа «Современный» проекта 956. На эсминце проекта 956 было установлено по две счетверённые пусковые установки КТ-190. Кроме ЭМ проекта 956 и БПК проекта 11556 «Адмирал Лобов», ракеты «Москит» получили катера проекта 1241.9. На катера этого проекта установлено побортно в средней части катера по две спаренные ПУ типа КТ-152М. На опытном малом ракетном корабле проекта 1239 (на воздушной подушке снегового типа) установили две счетверённые неповоротные установки.  На опытном малом ракетном корабле МРК-5 проекта 1240 (на подводных крыльях) установлены две спаренные ПУ.

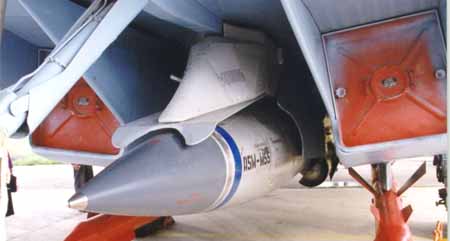

Кроме того, «Москит» был установлен на экраноплане "Лунь", его можно применять в частях береговой обороны и в морской авиации (Су-33,Су-27,Су-32ФН). На корабельном самолете Су-27К(Су-33) под фюзеляжем между мотогондолами может быть размещена одна ракета 3М80.

Модифицированная ракета с увеличенной дальностью полета имеет обозначение 3М80Е. На западе 3М80 получила обозначение SS-N-22 «Sunburn» (ASM-MSS).

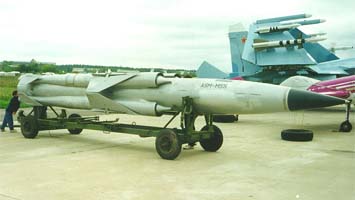

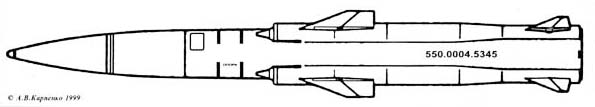

Противокорабельная крылатая сверхзвуковая самонаводящаяся ракета 3М-80 «Москит» построена по нормальной аэродинамической схеме с Х-образным размещением аэродинамических поверхностей. Двигательная установка комбинированная, состоит из маршевого прямоточного воздушно-реактивного двигателя и стартового порохового ускорителя. Причём стартовик вставляется в сопло маршевого двигателя. Через 3-4 секунды после старта пороховой двигатель сгорает и выталкивается из сопла набегающим потоком воздуха. Прямоточный двигатель был разработан в ОКБ-670 главного конструктора М.М.Бондарюка, а затем дорабатывался в МКБ «Союз» в Тураево.

Крылатая ракета 3М-80 входит в состав ракетных комплексов, которые предназначены для поражения надводных кораблей и транспортов из состава корабельных ударных группировок, десантных соединений, конвоев и одиночных кораблей, как водоизмещенных, так и на подводных крыльях и воздушной подушке в условиях современных и перспективных средств огневого и радиоэлектронного противодействия противника.

Комбинированная система управления в составе инерциальной навигационной системы и активно-пассивной радиолокационной головки самонаведения обеспечивает высокую вероятность попадания в цель даже в условиях радиопротиводействия противника. Для целей типа группа катеров или корабельная ударная группа эта вероятность равна 0.99; для конвоев и десантных соединений - 0.94.

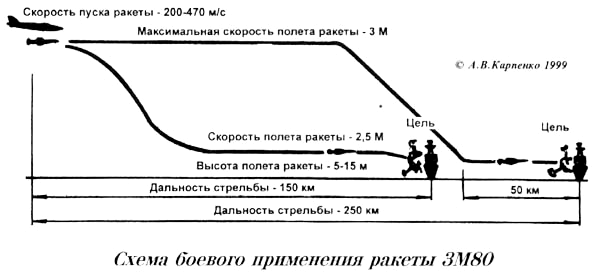

После старта ракета делает «горку», а затем снижается до маршевой высоты полёта около 20 метров, при подходе к цели происходит снижение до 7 метров (над гребнем волн). Ракета может совершать интенсивные противозенитные маневры с перегрузками, превышающими 10 ед. За счет огромной кинетической энергии «Москит» пробивает корпус любого корабля и взрывается внутри. Такой удар способен потопить не только корабль среднего класса, но и крейсер. А 15-17 «Москитов» - целую корабельную группу.

Комплекс неоднократно демонстрировался на авиасалонах в Чили, Абу-Даби (ОАЭ) и в подмосковном Жуковском (МАКС). В настоящее время он разрешён на экспорт и в Китай поставляются ЭМ, вооруженные этим комплексом.



























Разработчик
Производитель
Скорость полета, M
  максимальная
  крейсерская
Высота маршевого полета, м
Дальность пуска максимальная, км
БЧ
Тип
Масса, кн
Масса взрывчатого вещества боевой части, кг
Длина ракеты,   мм
Диаметр, мм
Масса ракеты на старте,  кг
МКБ Радуга
Арсеньевская авиационная компания Прогресс

- 2.8
- 2.35
- 7-20
- 250

- проникающая
- 320
- 150
- 9385
- 760
- 3950





Список источников:

Денис Евстафьев. Москит
Информационная система "Ракетная техника"
А.В.Карпенко, С.М. Ганин. Отечественные авиационные тактические ракеты
