   H-126

Разработчик: Hillson
Страна: Великобритания
Первый полет: 1963
Тип: Экспериментальный самолет
  ЛТХ     Доп. информация



В послевоенный период возник  высокий интерес к изучению возможности реактивного самолета летать медленно и безопасно, использовать короткие ВПП. Элемент конструкции крыла "реактивные закрылки" (Jet flap",  США более известные как "Blown flap" (закрылок со сдувом пограничного слоя)), был предметом интенсивных изучений в National Gas Turbine Establishment в Pyestock, и, как результат он был запатентован в 1952 году.

Идея заключалась в том,чтобы в определенный момент большая часть воздуха из реактивного двигателя была пропущена через закрылки,скорость сваливания при этом должна была радикально уменьшиться. Британское Министерство Авиации выпустило спецификацию ER. 189D, для постройки двух реактивных самолетов для изучения этой идеи.

Компания Hunting Aircraft Limited, из Luton (затем ставшая частью British Aircraft Corporation) выиграло контракт на строительство двух самолетов (XN714 и XN719). XN719 был лишь частично построен, а затем уничтожен.  XN714 имел некоторые элементы фюзеляжа общие с Hunting Jet Provost, двигатель Bristol Siddeley BOr.3 Orpheus  Mk.805 с 18 кН статической тяги, и одним пилотом.

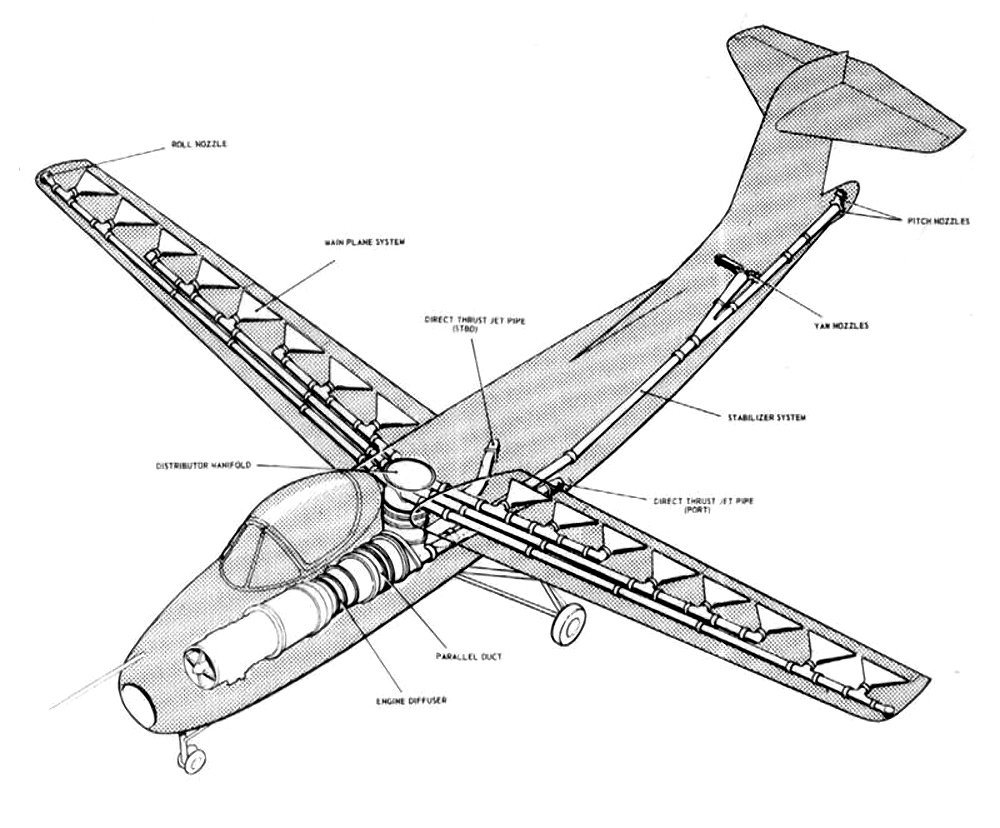

Машина должна была продемонстрировать полностью обдуваемое крыло. Горячий отработанный воздух отправлялся в распределительный коллектор. Далее свыше 50% выхлопных газов обдувала закрылки через сложную систему форсунок (16 штук), напоминавший "рыбий хвост" и системы трубок. Остальная часть выхлопа использовалась для обдува нижней части фюзеляжа через пару форсунок ,по одной с каждой стороны нижней части фюзеляжа.

Также были две форсунки по одной на каждой законцовке крыла, которые помогали контролировать самолет по крену на малых скоростях (сюда подавали около 10 процентов), и еще законцовке хвостового оперения, которые выполняли ту же функцию по тангажу и рысканью; они были необходимы тк использование закрылков со сдувом пограничного слоя вызывали большие изменения в триммировании по всем осям. Это позволяло взлетать с маленькой скоростью порядка 32 миль в час,но оставляло мало тяги для полета в принципе.

H-126 (XN714) был завершен в августе 1962 года, пробежки изначально начались в подразделении в Luton Hunting Aircraft под управлением главного тест-пилота Стэнли "Олли" Б. Оливера (Stanley "Olly" B. Oliver), а затем самолет был перевезен 30 миль по дороге в Aerodynamics Flight of the Royal Aircraft Establishment в Бедфорд. А 26 марта 1963 года самолет совершил свой первый, 20 минутный тестовый полет. Его в этом полете сопровождали два двухместных Gloster Meteor.

Всего до 1967 года машина выполнила более 100 успешных испытательных полетов. В 1969 году самолёт передали США, где его тестировали специалисты NASA в полноразмерной аэродинамической трубе в Калифорнии.

Хотя технология реактивного закрылка полностью доказала свою работоспособность, её признали слишком сложной, тяжелой и непрактичной для серийных самолётов, так как система трубопроводов отнимала критически много тяги у основного двигателя. Полученный опыт струйного управления на малых скоростях позже частично использовали при создании легендарного вертикально взлетающего штурмовика Harrier.

Hunting H-126 (XN714) окрашенный в ярко-желтый цвет с 1974 года находится в экспозиции ангара "Test Flight" в Королевском музее ВВС в Косфорде, Великобритания






 ЛТХ:
Модификация   H-126
Размах крыла, м   13.82
Длина, м   15.29
Высота, м   4.72
Площадь крыла, м2   20.50
Масса, кг
  пустого самолета   3738
  максимальная взлетная   4872
Тип двигателя   1 ТРД Bristol Siddeley BOr.3 Orpheus  Mk.805
Тяга, кН   1 х 200
Максимальная скорость , км/ч   1 х 18
Практическая дальность, км
Максимальная скороподъемность, м/мин
Практический потолок, м
Экипаж, чел   1


 Доп. информация :


 Фотографии:

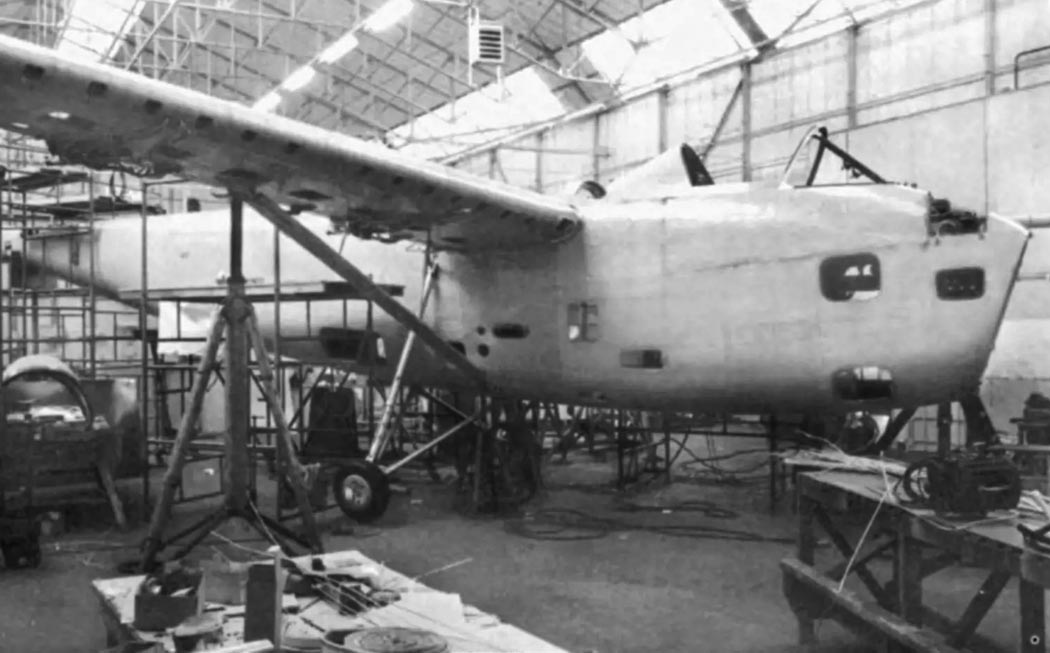

 Сборка H-126

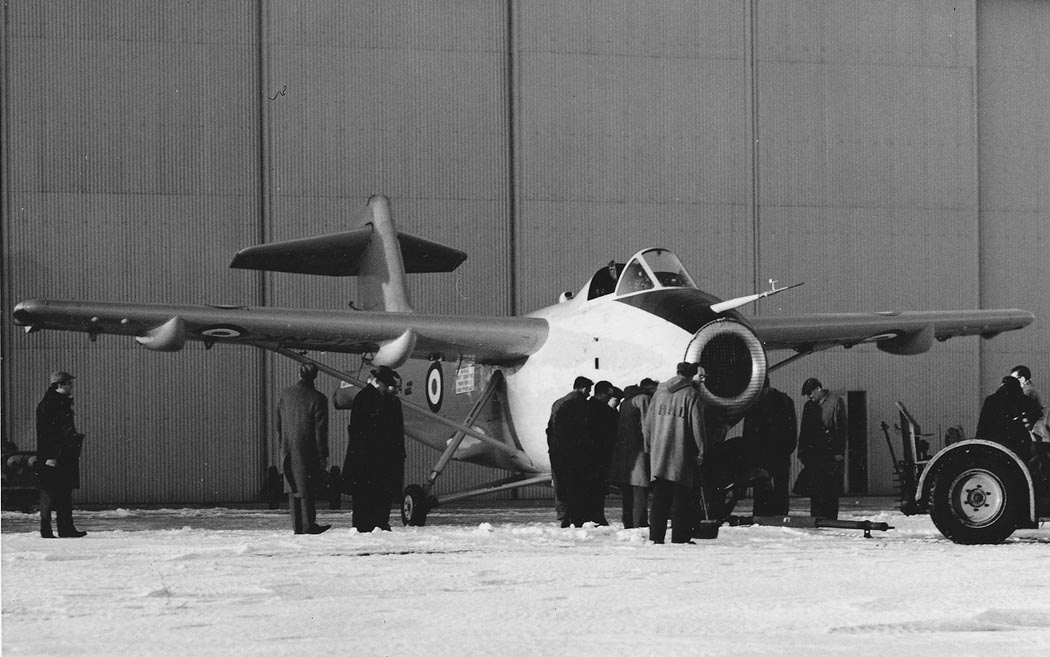

 H-126
 H-126
 H-126     (c) David Gray
 H-126
 H-126
 H-126
 H-126
 H-126

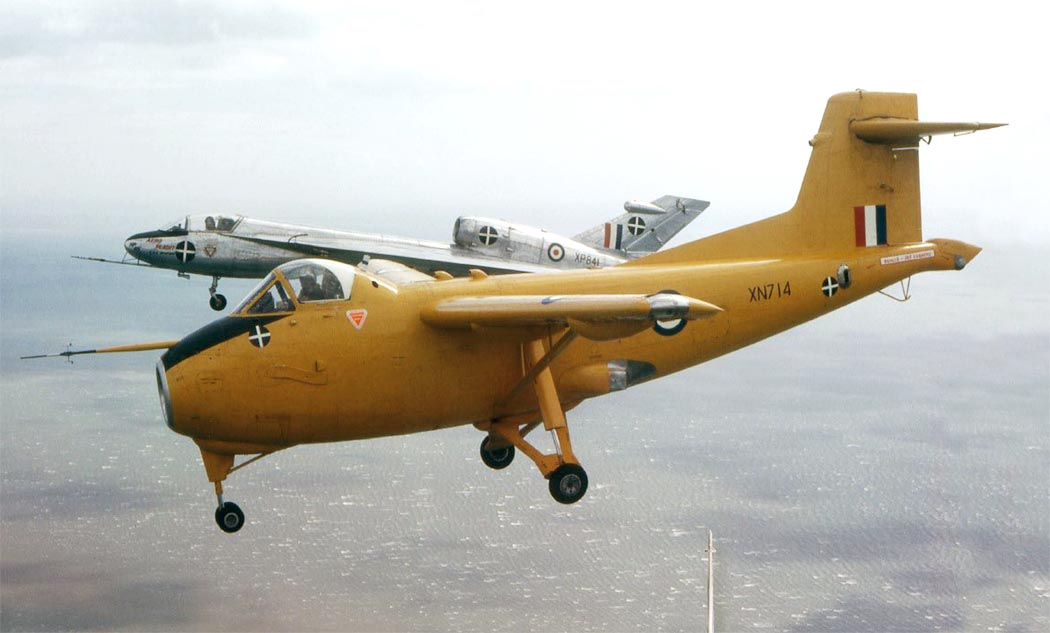

 H-126 в полете с HP.115
 H-126
 H-126
 H-126
 H-126    (c) David Gray

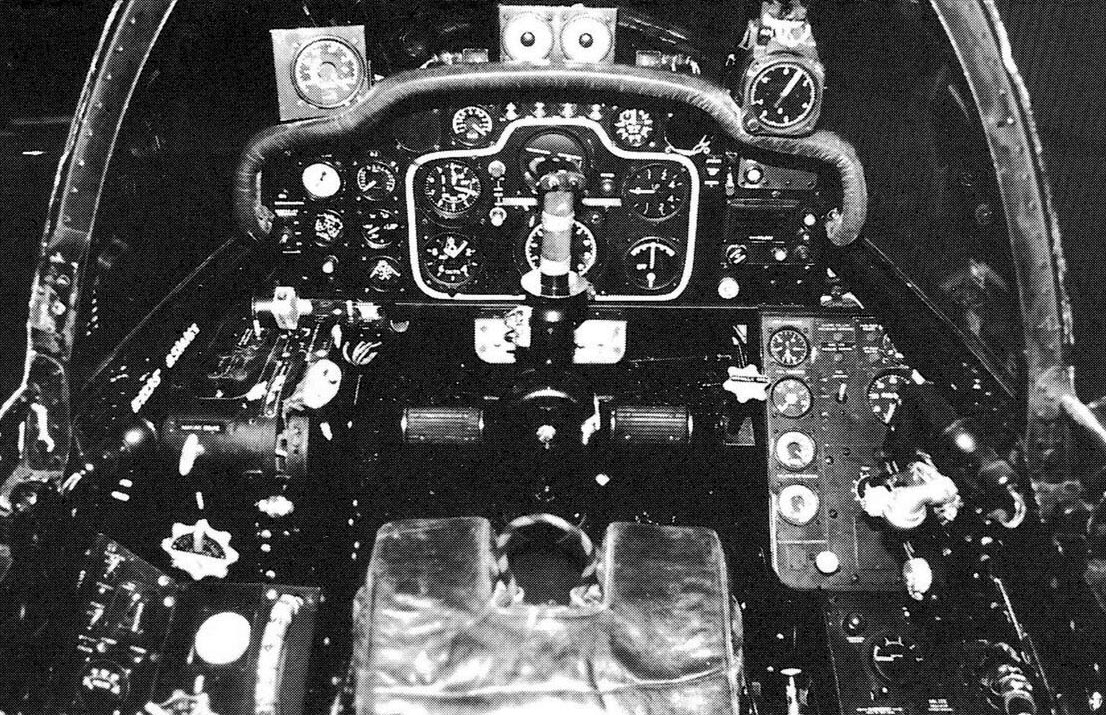

 Кабина H-126

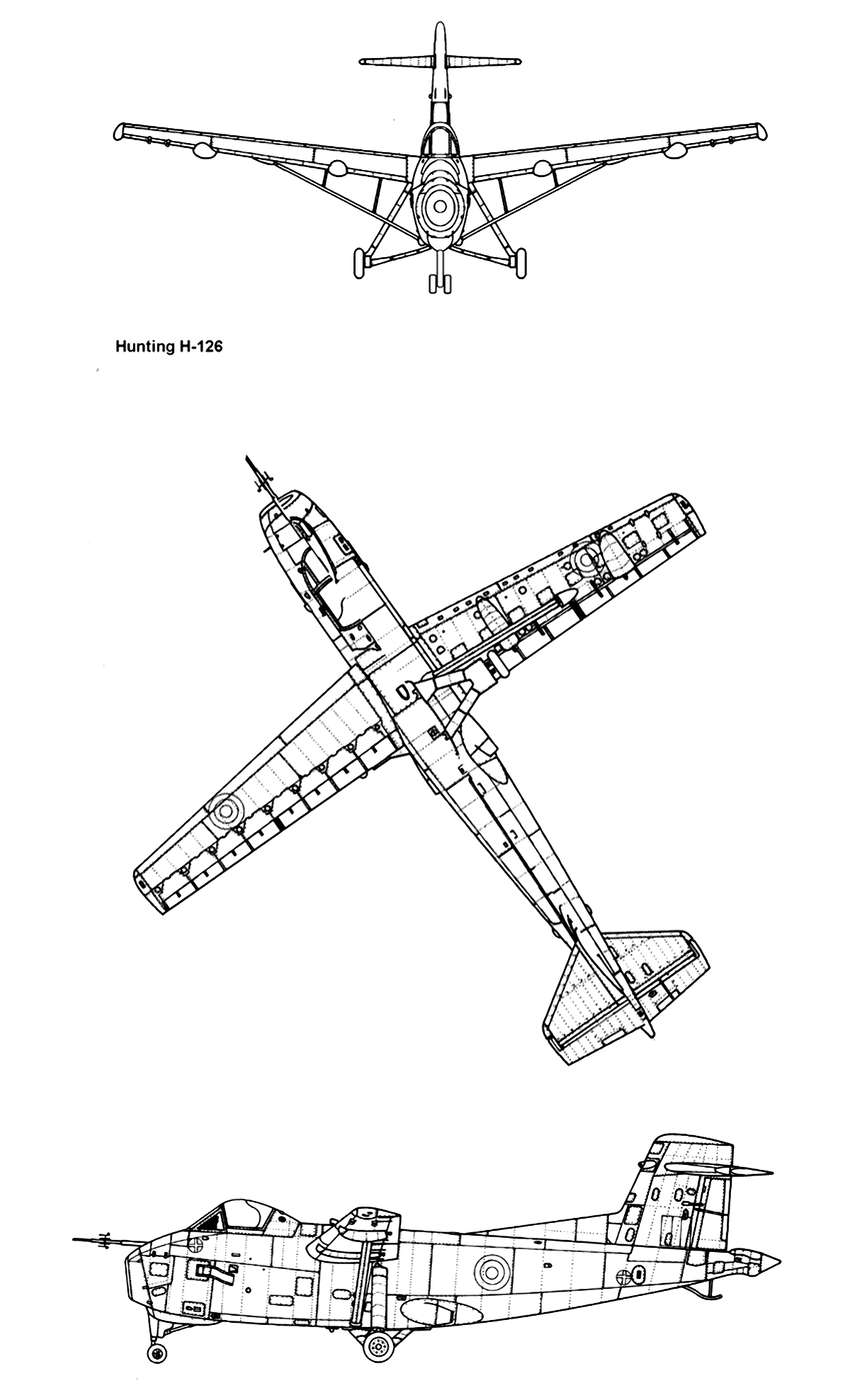

  Схемы:

 H-126
 H-126

  Варианты окраски:

 H-126







Список источников:

Igor113. Музей РАФ-2: Hunting H126 экспериментальный самолет
Geoff Green. British Aerospace a proud heritage
Hikoki. Tony Buttler, Jean-Louis Delezenne. X-Planes of Europe
Haynes. Ray Sturtivant. British Research and Development Aircraft
Hikoki. Tony Buttler. British Experimental Combat Aircraft of World War II
Ian Allan. Peter R. March. Preserved Aircraft
Aircraft 2011-07. Roy Allen. In a Flap
Aviation News 2025-01. Peter London.  Hunting's High-lift Researcher
Le Fana de l'Aviation 1985-09. BAC H-126
Jane's All the World Aircraft 1966
Richard.Ferriere.free.fr. Hunting 126
1000aircraftphotos.com. No. 6897. Hunting H.126 (XN714) Ministry of Aviation
