   Як-9

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1942
Тип: Фронтовой истребитель
  ЛТХ     Доп. информация



Як-9 - это третий по счету после Як-1 и Як-7 основной тип истребителя семейства "Як" периода Великой Отечественной войны. С конструктивной точки зрения он представлял собой дальнейшее развитие Як-7. Мало отличаясь от него по внешнему виду, Як-9 в то же время был во всех отношениях более совершенным. Это естественно, поскольку при создании этого самолета был учтен почти двухгодичный опыт производства и боевого применения Як-7 и имелась возможность более широкого применения дюралюминия, в котором страна испытывала уже не такие большие затруднения, как в начале войны. Использование металла позволило, в частности, существенно уменьшить массу конструкции, а выигрыш использовать либо для увеличения запаса горючего, либо для оснащения самолета более мощным вооружением и более разнообразным спецоборудованием.

Як-9 был самым массовым истребителем советских ВВС периода Великой Отечественной войны. В середине 1944 г. самолетов Як-9, Як-9Т и Як-9Д в сумме было больше всех других находившихся на вооружении истребителей вместе взятых и они в большой мере заменили Як-1 и Як-7Б на основных фронтах. Выпуск Як-9 на заводе N153 достигал 20 самолетов в день.

Як-9 выпускался на трех крупных заводах (NN 153, 166, 82), принимал участие во всех операциях Советской Армии, начиная со Сталинградской битвы. Это один из последних и один из лучших винтомоторных истребителей второй мировой войны. Все его модификации обладали отличными летно-тактическими характеристиками, не имели значительных конструктивных или эксплуатационных дефектов, приводящих к авариям .

Главной особенностью Як-9 являлась его способность модифицироваться в самые разнообразные по назначению и по боевому применению типы самолетов, включая фронтовой истребитель с обычным и тяжелым вооружением, истребитель дальнего сопровождения, истребитель-бомбардировщик, истребитель-фоторазведчик, высотный истребитель-перехватчик, двухместный невооруженный пассажирский самолет специального назначения, двухместный учебно-тренировочный и вывозной истребитель.

Як-9 имел 22 основных модификации, из которых 15 строились серийно. На Як-9 устанавливались пять различных новых и модифицированных типов двигателей, шесть вариантов числа и объема бензобаков, семь вариантов вооружения и два варианта спецоборудования. Кроме того, у Як-9 было две существенно отличавшихся разновидности крыла: смешанной и цельнометаллической конструкций. Все модификации Як-9, кроме исходной конструкции, имели специальные индексы.

Як-9 серийно выпускался шесть лет - с октября 1942 г. по декабрь 1948 г. Всего построено 16769 самолетов. Первым серийным самолетом стал Як-9 с двигателем М-105ПФ. Як-9 с двигателем М-105ПФ и винтом ВИШ-61П являлся фронтовым истребителем. Он представлял собой серийный самолет, прототипом для которого послужил облегченный вариант самолета Як-7ДИ. От последнего Як-9 имел ряд отличий, основные из которых следующие: запас горючего и число бензобаков уменьшены соответственно с 500 кг и четырех баков до 320 кг и двух баков (на Як-7ДИ в облегченном варианте два консольных бака не заливались, на серийных Як-9 они отсутствовали); запас масла уменьшен с 50 до 26...30 кг; сняты бомбодержатели для наружной подвески бомб.

Вооружение Як-9 было аналогично Як-7ДИ - одна моторпушка ШВАК с боезапасом 120 снарядов и один (левый) синхроний пулемет УБС с боезапасом 200 патронов. Полетная масса по сравнению с облегченным вариантом Як-7ДИ увеличилась до 2870...2875 кг, что объяснялось в основном более низкой культурой производства и менее жестким массовым контролем на серийных заводах по сравнению с опытным производством ОКБ А.С.Яковлева.

Як-9 был очень маневренным как в вертикальной, так и в горизонтальной плоскостях, легким и приятным в управлении. Он имел значительное преимущество в воздухе перед другими отечественными истребителями и истребителями противника. Например, в бою на вертикалях Як-9 заходил в хвост Me-109F после первого же боевого разворота, а в бою на горизонталях - после 3...4 витков виража.

Як-9 М-105ПФ выпускали два завода: N153 - с октября 1942 г. по февраль 1943 г. (с 1-й по 3-ю серию, последний самолет - N03-51), всего 195 самолетов; и N 166-с января по август 1943 г. (с 1-й по 6-ю серию), всего 264 самолета. Таким образом, в общей сложности построено 459 самолетов Як-9 М-105ПФ.

Впервые в боевых действиях Як-9 принял участие во время советского контрнаступления под Сталинградом во второй половине декабря 1942 г.

В июне 1943 г. в районе Курска на серийных самолетах Як-9 из-за неосвоенности технологии производства имело место несколько случаев отрыва деревянной обшивки от каркаса крыла в полете. Этот дефект устранялся по мере его появления бригадами ОКБ и серийных заводов непосредственно в строевых частях. В мае 1944 г. на Як-9М и последующих модификациях этот дефект был окончательно устранен.



 ЛТХ:
Модификация   Як-9
Размах крыла, м   9.74
Длина, м   8.50
Высота, м   3.00
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2277
  нормальная взлетная   2873
Тип двигателя   1 ПД Климов ВК-105ПФ
Мощность, л.с.   1 х 1180
Максимальная скорость , км/ч
  у земли   520
  на высоте   599
Практическая дальность, км   875
Скороподъемность, м/мин   820
Практический потолок, м   11100
Экипаж   1
Вооружение:   одна 20-мм моторпушка ШВАК с боезапасом 120 снарядов и один (левый) синхроний 12.7-мм пулемет УБС с боезапасом 200 патронов


 Доп. информация :


  Чертеж "Яковлев Як-9 (1)"
  Чертеж "Яковлев Як-9 (2)"
  Чертеж "Яковлев Як-9 (3)"
  Чертеж "Яковлев Як-9 (4)"
  Чертеж "Яковлев Як-9 (5)"
  Статья "Боевое применение Як-7 и Як-9"
  Фотографии:

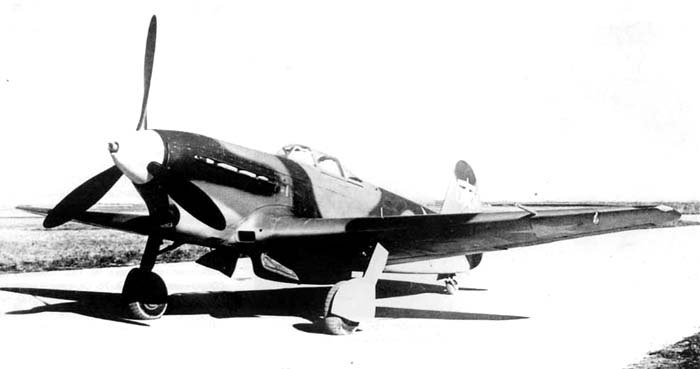

 Як-9

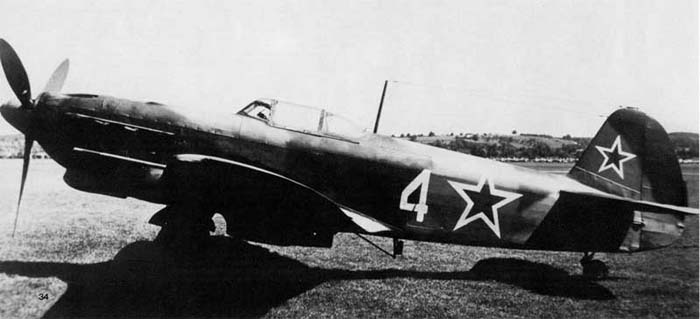

 Як-9

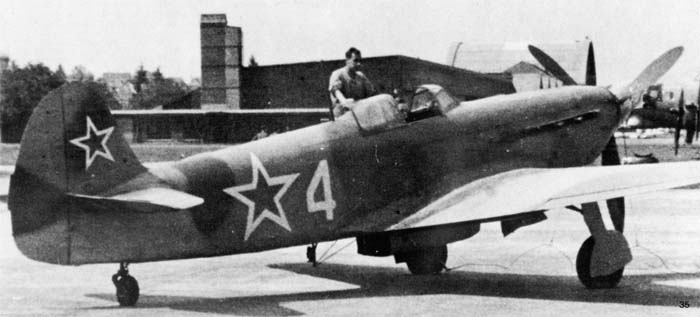

 Як-9

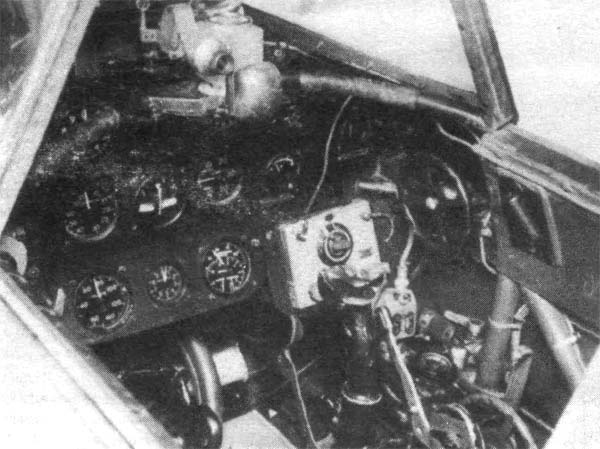

 Кабина пилота Як-9

  Схемы:

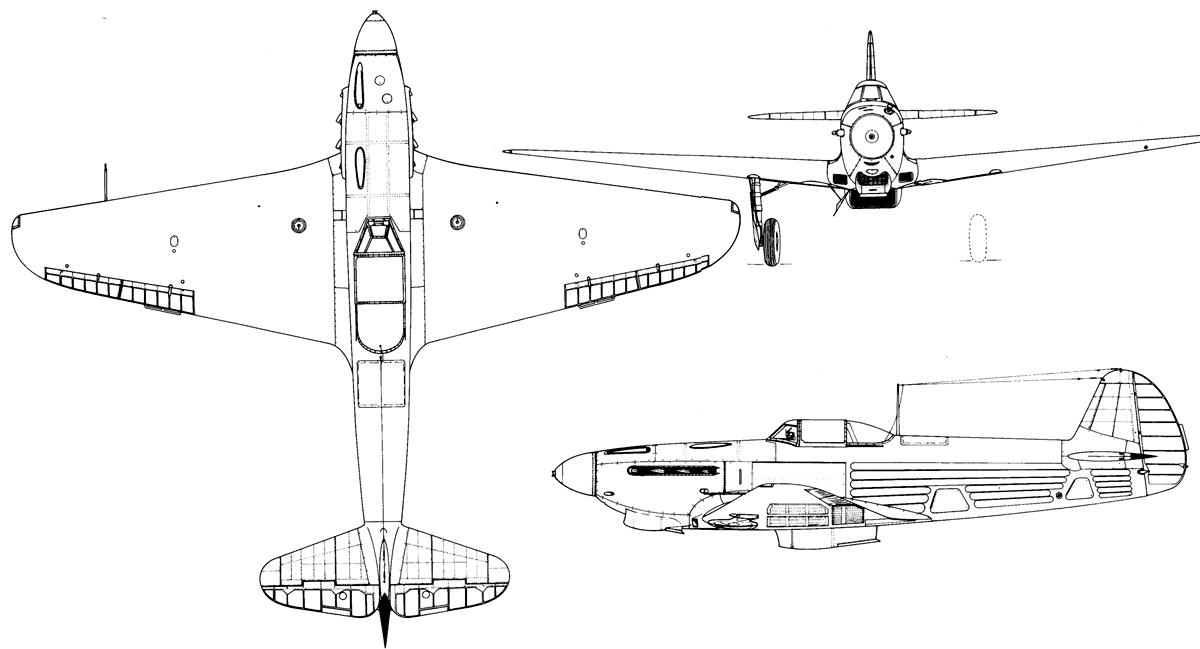

 Як-9

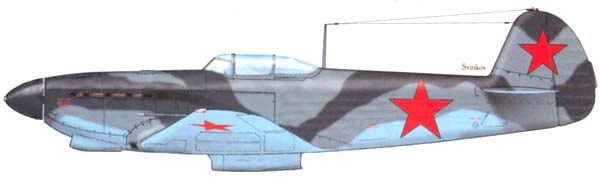

  Варианты окраски:

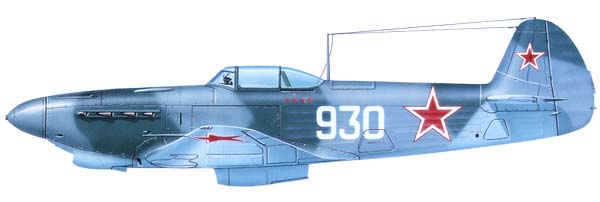

 Як-9 на испытаниях в НИИ ВВС     (c) Сергей Свинков

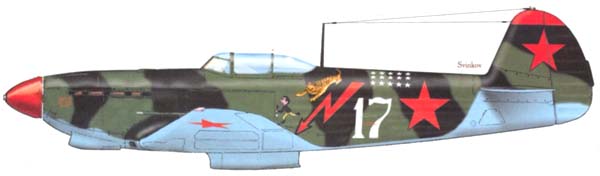

 Як-9 Ивана Никифоровича Степаненко     (c) Сергей Свинков
 Як-9  976-й иап







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Архив-Пресс. Дмитрий Лейпник. Як-9 : рядовые небес
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
"Война в воздухе" №31-34. Истребители Як-1/3/7/9 во Второй Мировой войне
Monografie Lotnicze. Robert Bock. Jak-7, Jak-9
Squadron/Signal. Aircraft Number 78.  Hans-Heiri Stapfer. Yak Fighters in Action
