   U-2

Разработчик: Lockheed
Страна: США
Первый полет: 1955
Тип: Дальний высотный разведчик
  ЛТХ     Доп. информация



Из досье Локхид U-2: год рождения - 1955; потолок - более 21000 м; макс, дальность - 9000 км; "среда обитания" - большинство континентов мира...

Для начала - небольшая информация к размышлению. Бомбардировщик и разведчик Де-Хевилленд "Москито" вполне мог быть примером невооруженного самолета, способного уклоняться от встреч с истребителями противника благодаря своим исключительным летным данным. Даже более специализированные по тем временам Юнкерсы Ju-86P и R люфтваффе с дизельными двигателями, герметичной кабиной и разведывательным оборудованием были лишены какого-либо оборонительного вооружения в пользу повышения практического потолка полета. Последним из таких сверхвысотных разведывательных самолетов (официально он классифицировался как предназначенный для научных исследований) был Локхид U-2, сделавший крутую, политическую карьеру, впрочем в той же мере, как и авиационную. Даже более выдающуюся, чем Локхид A-11, объявленный 29 февраля 1964 года президентом США Джонсоном как предназначенный заменить U-2 в его тайной благородной работе. Но конкуренции не получилось: A-11 трансформировался в стратегический разведчик SR-71A, главным коньком которого была скорость в несколько "махов".

Работы над U-2 начались в 1954 году, а прототип совершил первый полет в следующем году. Все 25 одноместных машин головной серии были построены экспериментальным отделением Калифорнийского филиала фирмы Локхид. Часть из них передали в 4028-ю и 4080-ю стратегические разведывательные эскадрильи стратегического авиационного командования ВВС США, которые базировались в штате Техас и на Пуэрто-Рико, остальные в NACA и ЦРУ.

Первая серия U-2А разошлась по всему миру в соответствии с предписаниями ЦРУ, которое осуществляло операцию "Полет". Цель этой операции - тайные и нелегальные полеты в дополнение к более безопасным полетам вдоль границ так называемых "запрещенных стран". Учитывая, что "глаза" самолета способны проникнуть далеко за пределы их границ в ходе "отклонений от маршрута", нацеливая туда оптические и инфракрасные системы для фотографирования, а также все виды датчиков и радаров для фиксирования сигналов электронной и электромагнитной активности.

В 1956 году U-2 появился в Великобритании и Германии, а год спустя в Инчирлике, в Турции. Именно Инчирлик и становится базой для известного отряда 10/10 и главной базой для полетов над территорией Советского Союза.

Отдельные машины были утрачены, включая и самолет, сбитый в районе Свердловска 1 мая 1960 года. Другой был сбит над территорией Китая 9 сентября 1962 года. Последний - один из двух купленных правительством Тайваня в США в июле 1960-го.

Первые построенные U-2 снабжались специальными турбореактивными двигателями "Пратт и Уитни" J-57C с очень мощными нагнетателями, позволяющими летать на больших высотах. Последующие модели имели двигатель "Пратт и Уитни" J-75-P-13, специально приспособленный для работы на особом сорте топлива. Диапазон эксплуатации двигателя мог расширяться до полного его выключения и совершения планирующего полета. Это стало возможным благодаря тому, что U-2 имел ярко выраженные планерные формы и обладал отличными качествами парителя. Впрочем, к конструкции этого уникального ЛА мы вернемся чуть ниже.

Самая значительная разработка представлена модификацией "R". Первый полет состоялся 28 августа 1968 года. Самолет увеличился в размере и в весе, у него теперь стоит более мощный двигатель, автономность возросла до 9655 км и более чем в два раза увеличилась емкость баков.

Оборудование различных машин, в зависимости от их предназначения, имело значительные отличия. Некоторые машины были приспособлены, с оборудованием специально установленным NACA и Wright Air Development Center для сбора данных о загрязнениях воздушной среды, образовании облаков, циклонов, воздушных течений, космической радиации и концентрации радиоактивных элементов, молекул озона и водяного пара в высших слоях атмосферы. Так, целых 18 месяцев в 1958-1959 годах 3 машины с таким оборудованием из 4080-й эскадрильи проводили метеорологические исследования над Аргентиной. Сбитый под Свердловском U-2, кстати, был оснащен электромагнитным индикатором для обнаружения и регистрации источников радио- и радарных излучений наземных установок. Это оборудование изготовили лаборатории фирм "Хиггинс", "Хьюлетт-Паккард" и "Райфеон". На машине были установлены автопилот A-10, компас MR-1, радиостанции ARN-6 и АРС-34UHF, фотокамера типа 73В.

Вокруг самолета Локхид U-2 с самого начала его существования постоянно возникала какая-нибудь "шумиха". А началось все с его сверхсекретной миссии. Об этом - чуть позже, а пока - несколько слов из родословной этой, до сих пор таинственной машины. Построил U-2 в середине пятидесятых годов знаменитый авиаконструктор Келли Джонсон по заказу ЦРУ в полнейшей секретности и очень быстро. Прототип поднял в воздух летчик-испытатель Тони Вьер в августе 1955 года. На вооружении американских ВВС (USAF) U-2 был принят в 1957 году. 15 машин поступили в 4028-ю эскадрилью 4080-го разведывательного авиакрыла стратегического авиационного командования, а десять последующих машин проходили тщательные испытания в NACA. Только за период с 1957 по 1960 годы самолеты U-2 из состава 4080-го крыла выполнили 6048 разведывательных заданий, включая 2400 полетов на высоте более 18000 метров. Действовали U-2 с отдаленных баз в Пуэрто-Рико, Австралии, Малой Азии или Южной Америке. Пилоты на этих машинах выступали в качестве "гражданских" лиц, разумеется, без каких-либо документов, сами же самолеты, отправлявшиеся на "дело", не имели опознавательных знаков. Эти машины несколько лет совершали разведывательные полеты над территорией бывшего СССР, о чем мы по понятной причине долгое время не могли и догадываться. Например, Фрэнсис Гарри Пауэрс, сбитый наконец 1 мая 1960 года в окрестностях Свердловска, регулярно участвовал в тайных полетах, серия которых продолжалась более года. Взлетал он с авиабаз близ турецкого города Инсирлик или около пакистанского Пешевара и по заранее выбранному маршруту летел до норвежской авиабазы в Бодо.

В своих мемуарах Пауэрс отмечал, что 8-часовой полет в стратосфере происходил на высоте более 20 000 м, на отдельных участках с выключенным двигателем, когда U-2 летел как планер, был физически чрезвычайно тяжелым. Пилот не только испытывал гнетущее чувство одиночества, не имел возможности вести радиопереговоры с центром полетов, но и не мог, будучи в высотном костюме и гермошлеме, ни есть, ни пить. К тому же постоянно испытывал изматывающее чувство опасности, наблюдая настойчивые попытки истребителей советской ПВО сбить нарушителя. К его счастью, параметры нападавших истребителей в то время были явно недостаточными. U-2 оказался в буквальном смысле на недосягаемой высоте. Для достижения такого высокого практического потолка самолет-разведчик имел ряд конструктивных особенностей. Он оборудовался тандемным шасси со вспомогательными стойками под крылом, которые отделялись при взлете. Сначала это было, весьма непривычным и крайне неудобным способом. Вспомогательные стойки кренились к крылу втулкой с тросом, другой конец его держал техник, который при взлете бежал рядом со стартующим самолетом, затем выдергивал втулку тросом, и стойка с колесом отпадала прочь. С противоположной стороны другой член стартовой команды делал то же самое, и U-2 с возрастанием скорости благополучно взлетал. С посадкой тоже были немалые сложности.

Пилоты тренировались сажать U-2 "на глазок". Делалось это так: обычно приземлялись при встречном ветре, как на планере, и балансировали рулями крены до полной потери скорости. Однако после окончания "шпионских" полетов случались неприятности, когда приземлявшиеся самолеты получали повреждения, приводившие нередко к авариям. Так, почти половина из первоначально построенных 48 самолетов U-2, входивших в авиапромышленный заказ 1956 года, за десять лет по разным причинам была потеряна. Из "уважительных" причин потерь можно назвать такой случай. Самолет U-2C-L0, серийный номер USAF 56-6714, выставленный в качестве музейного экспоната на авиабазе Бил в Калифорнии, был поврежден при аварийной посадке на пастбище недалеко от города Орвилл. На этой машине пилот капитан Эдвард Бьюмонд сел "на брюхо", так как во время тренировочного полета на высоте 19500 м внезапно почувствовал себя плохо.

Во время разведывательных полетов пилоты, как правило, снабжались финским ножом, пистолетом с глушителем, ядовитыми ампулами, подробными картами государств, над которыми пролегал маршрут, валютой, часами и другими драгоценностями для расплаты, в случае необходимости, с населением и другими реквизитами "а ля Джеймс Бонд". Но вскоре выяснился еще один, потрясающий факт. Катапультируемое кресло было, со слов самого Пауэрса, оснащено мощной взрывчаткой: попасться в руки противника в таком случае было чрезвычайно сложно... Пауэрсу же этот секрет открыл техник самолета на заводском аэродроме. Поэтому, когда в полете, на высоте 68 тысяч футов, он был сбит советской ракетой (по коду НАТО - SA-2 "Джудилайн"), учел это коварное обстоятельство и при падении обломков покинул кабину без помощи катапульты, в свободном падении вручную открыл парашют. Попав в плен, на публичном суде в Колонном зале Дома союзов он раскрыл эту антигуманную аферу перед всемирной общественностью. После недолгого заточения, 10 февраля 1962 года на Берлинском мосту Геникер Брюке Пауэрс был обменен на известного советского разведчика Рудольфа Абеля, арестованного в Америке. В октябре 1962 года Пауэрс закончил свою карьеру в ЦРУ и перешел на работу в фирму "Локхид", где продолжал летные испытания U-2. В 1970 году он начал летать на вертолете, сначала в качестве "зеленого патруля", а затем в агентстве радиотелевизионных новостей в Лос-Анджелесе. Погиб в авиакатастрофе вертолета, и новость об этом сообщили американские средства массовой информации 2 августа 1977 года.

Техническое описание:

Высотный разведчик и исследовательский моноплан. По конструкции - свободнонесущий среднеплан с опущенными законцовками крыльев, используемыми как лыжи при приземлении. Удлинение крыла 14,3. Крыло цельнометаллической конструкции. Элероны занимают приблизительно 60% размаха. Площадь крыла - 52,5м2.

Фюзеляж - цельнометаллический монокок с несущей обшивкой. По бортам за крылом располагались тормозные воздушные щитки, открывающиеся вперед.

Хвостовое оперение - свободнонесущее, цельнометаллическое. Рулевые поверхности оборудованы триммерами. На некоторых машинах устанавливался подфюзеляжный киль.

Шасси - тандемное, убирающееся в фюзеляж. Главная и хвостовая стойки оборудованы двойными колесами. Сбрасываемые стойки, крепящиеся к концам консолей крыльев, также имели спаренные колеса. Хвостовые и крыльевые колеса небольшого диаметра со сплошными шинами. Тормозами оборудованы только колеса главной стойки. В контейнере задней части фюзеляжа устанавливался тормозной парашют.

Двигательная установка - один турбореактивный "Пратт и Уитни" J-57C с тягой 4990 кг или J-75-P-13 такой же тяги. Внутренний топливный бак вмещал 2970 л. Могли также подвешиваться 2 топливных бака емкостью по 395 л.

Оборудование кабины - катапультное кресло, откидной фонарь, выдвижная панорамная фотокамера типа Перкин-Элмер 501.




 Модификации :
 U-2А  первая модификация выпущенная в интересах ЦРУ и ВВС.
 WU-2A  обозначение самолетов U-2A, использовавшихся ВВС США для атмосферных исследований в рамках программы HASP (High Altitude Sampling Program); слева в фюзеляже под отсеком целевой нагрузки имелся воздухозаборник.
 U-2В  модификация 1959 года выпущенная в интересах ЦРУ.
 U-2C  дальнейшее развитие U-2В.
 U-2С(Т)  тренировочный вариант U-2С.
 U-2D

 двухместный вариант самолета U-2A; отличался модифицированным отсеком "Q-bay", что и позволяло разместить либо второго летчика, либо же установить дополнительную аппаратуру.

 U-2E

 вариант U-2 c возможностями электронной разведки и РЭБ.

 U-2EPX  предложенный вариант морского патрульного самолета для ВМС США; два самолета были переделаны из U-2R, но программа была закрыта.
 U-2F  вариант с возможностью дозаправки в воздухе.
 U-2G  два U-2C, оснащенные посадочным гаком и отличавшиеся рядом других усовершенствований, предназначались для испытаний возможности базирования данных машин на авианосцах.
 U-2J   предположительное обозначение для самолетов, использовавшихся ЦРУ для полетов с авианосцев.
 U-2N   предположительно раннее обозначение U-2R.
 U-2R

 практически новый проект основанный на дизайне U-2. В последствии самолет получил обозначение TR-1.

 U-2S  U-2R с двигателем General Electric F118-GE-101.



 ЛТХ:
Модификация   U-2
Размах крыла, м   24.5
Длина самолета,м   15.24
Высота самолета,м   4.57
Площадь крыла,м2   55.70
Масса, кг
  пустого самолета   6464
  максимальная взлетная   10954
Внутреннее топливо, л   5791.7
Тип двигателя   1 ТРДФ Pratt Whitney J75-P-13В
Тяга, кН
  нефорсированная   1 х 70.28
  форсированная   1 х 75.62
Максимальная скорость, км/ч   850
Крейсерская скорость, км/ч   741
Практическая дальность, км   4633
Продолжительность полета, ч   6
Практический потолок, м   21335
Экипаж, чел   1


 Доп. информация :

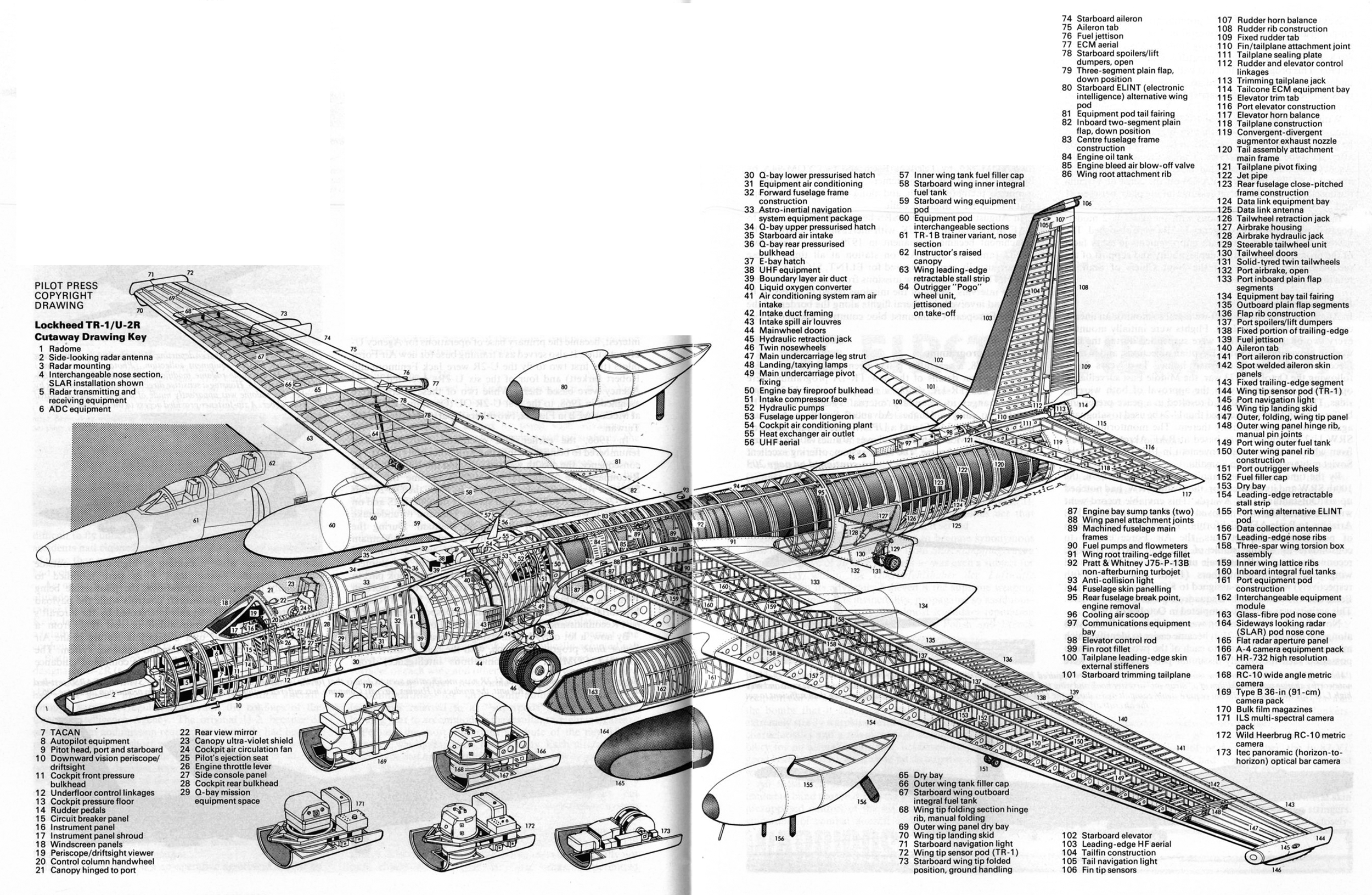

  Чертеж "Lockheed U-2 (1)"
  Чертеж "Lockheed U-2 (2)"
  РЛЭ "Lockheed U-2C/F"
  Статья "U-2 над Китаем"
  Статья "Погоня за U-2"
  Статья "Первые полеты U-2 над СССР"
  Статья "Кто сбил Пауэрса?"

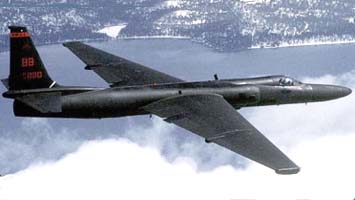

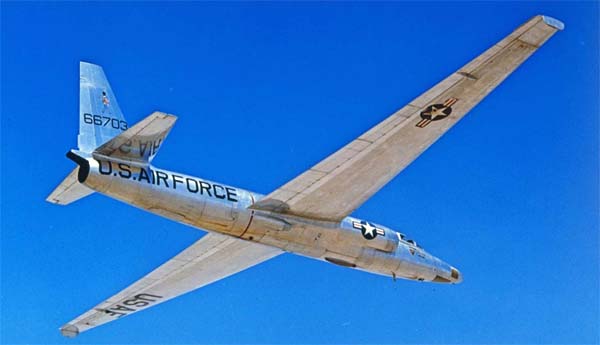

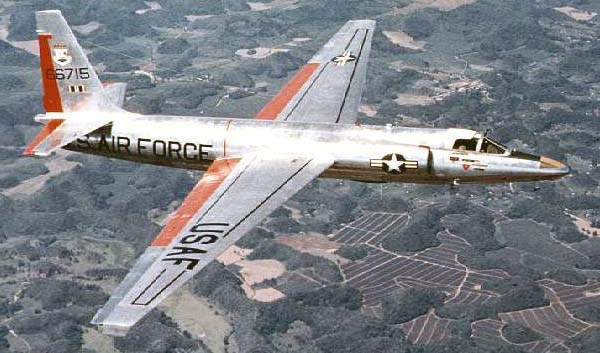

  Фотографии:

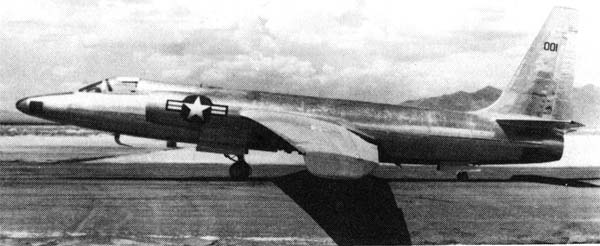

 Прототип U-2

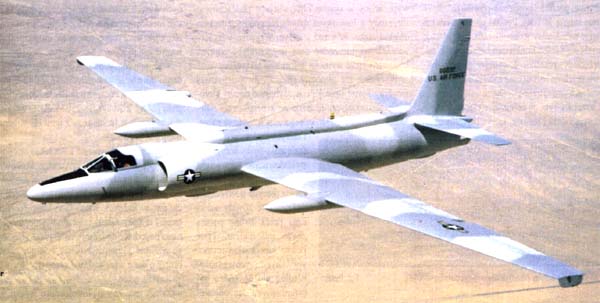

 U-2A
 U-2A
 U-2B
 U-2C
 U-2CT

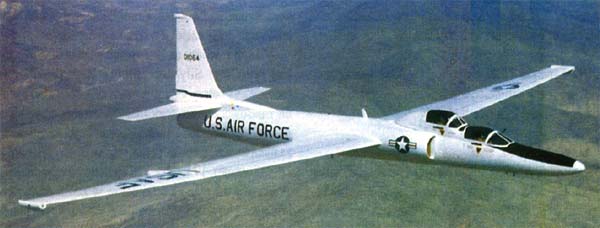

 U-2D  (с) Paul Goddard

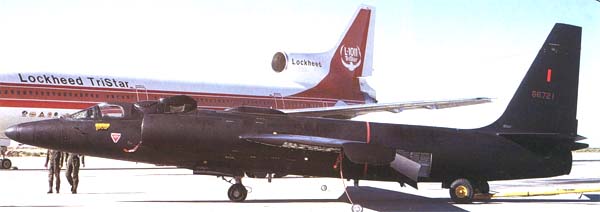

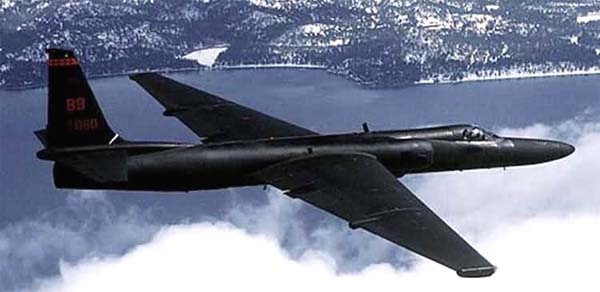

 U-2R

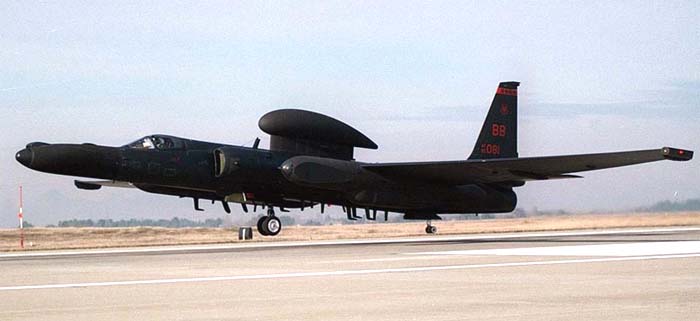

 U-2R с антенной ретранслятора спутниковой связи

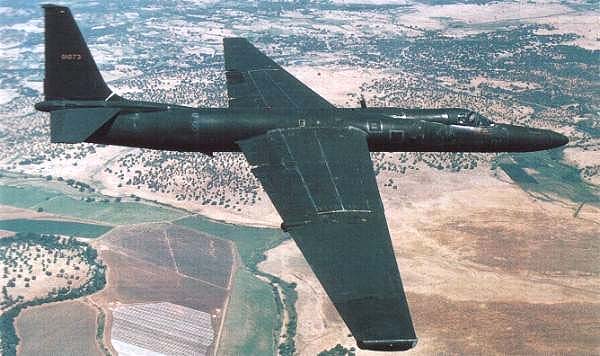

 U-2R

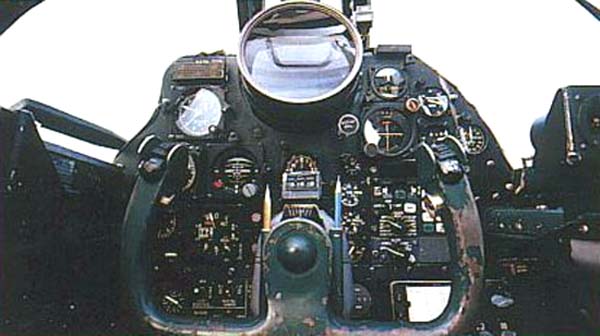

 Кабина пилота U-2

  Схемы:

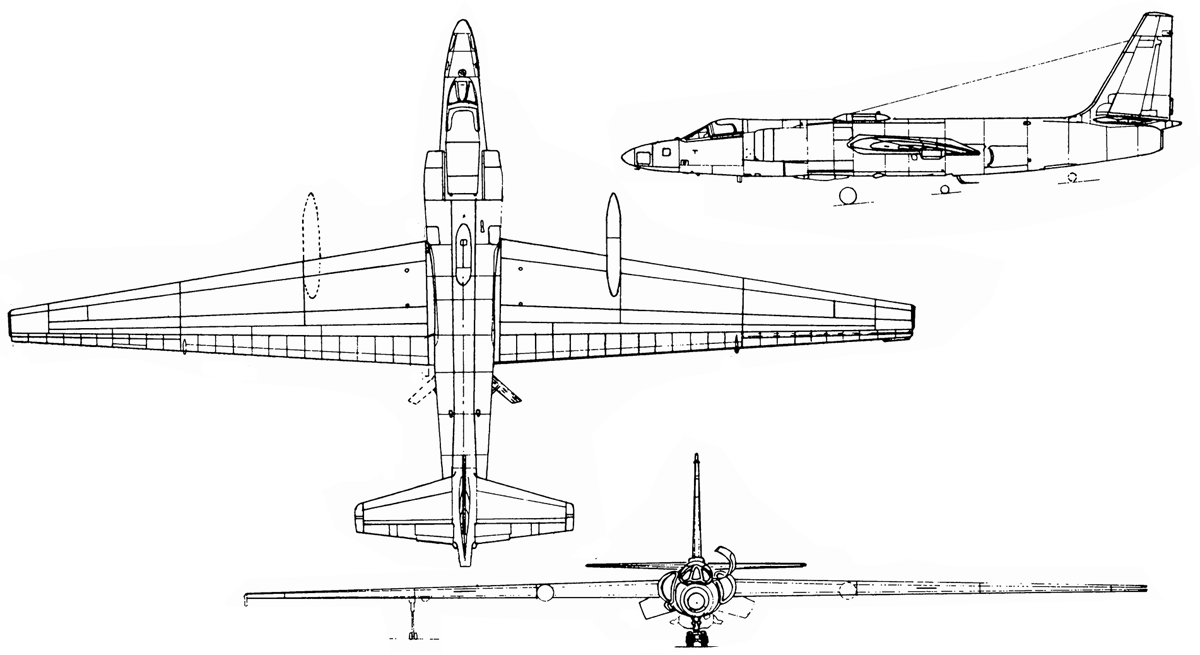

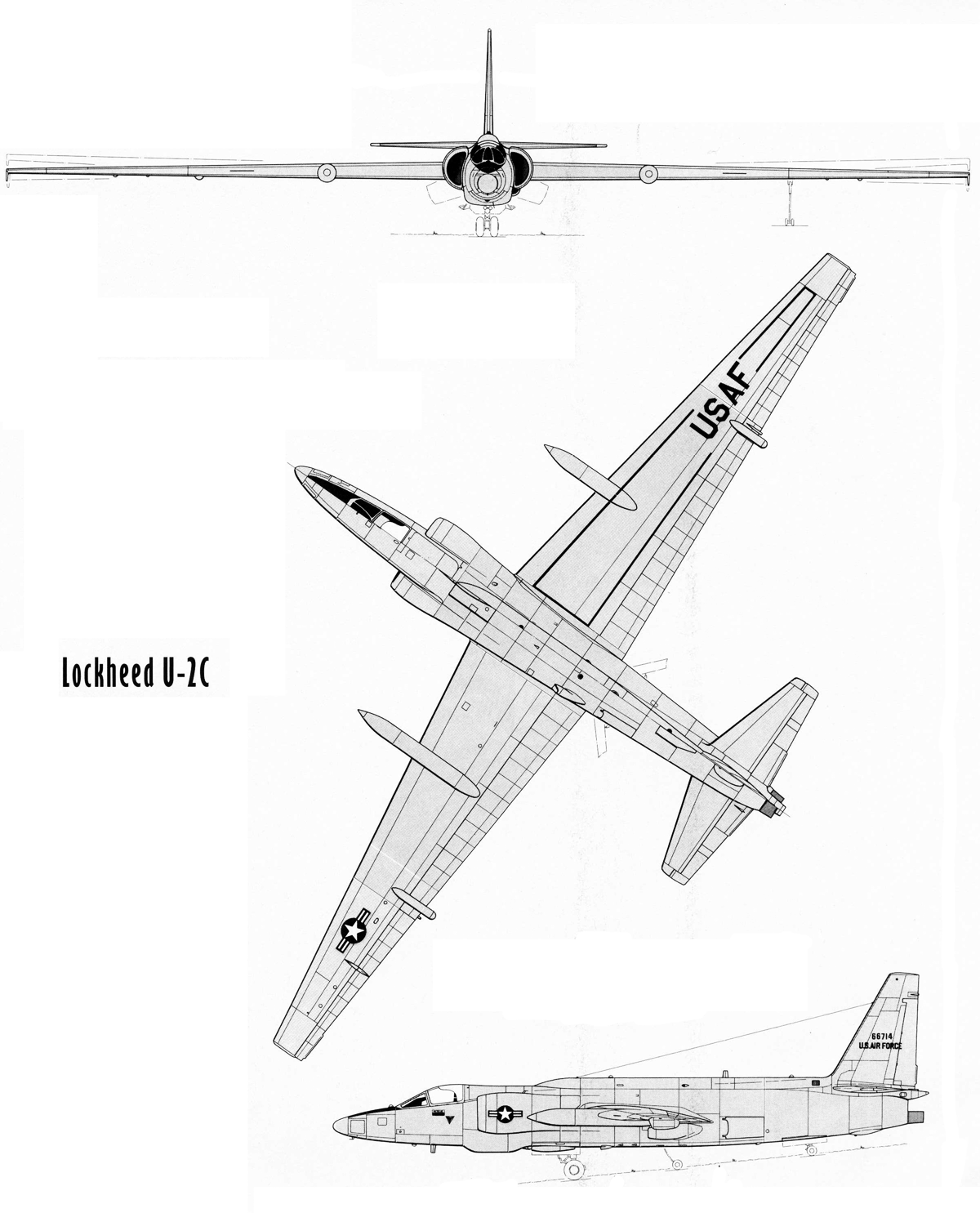

 U-2B
 U-2C

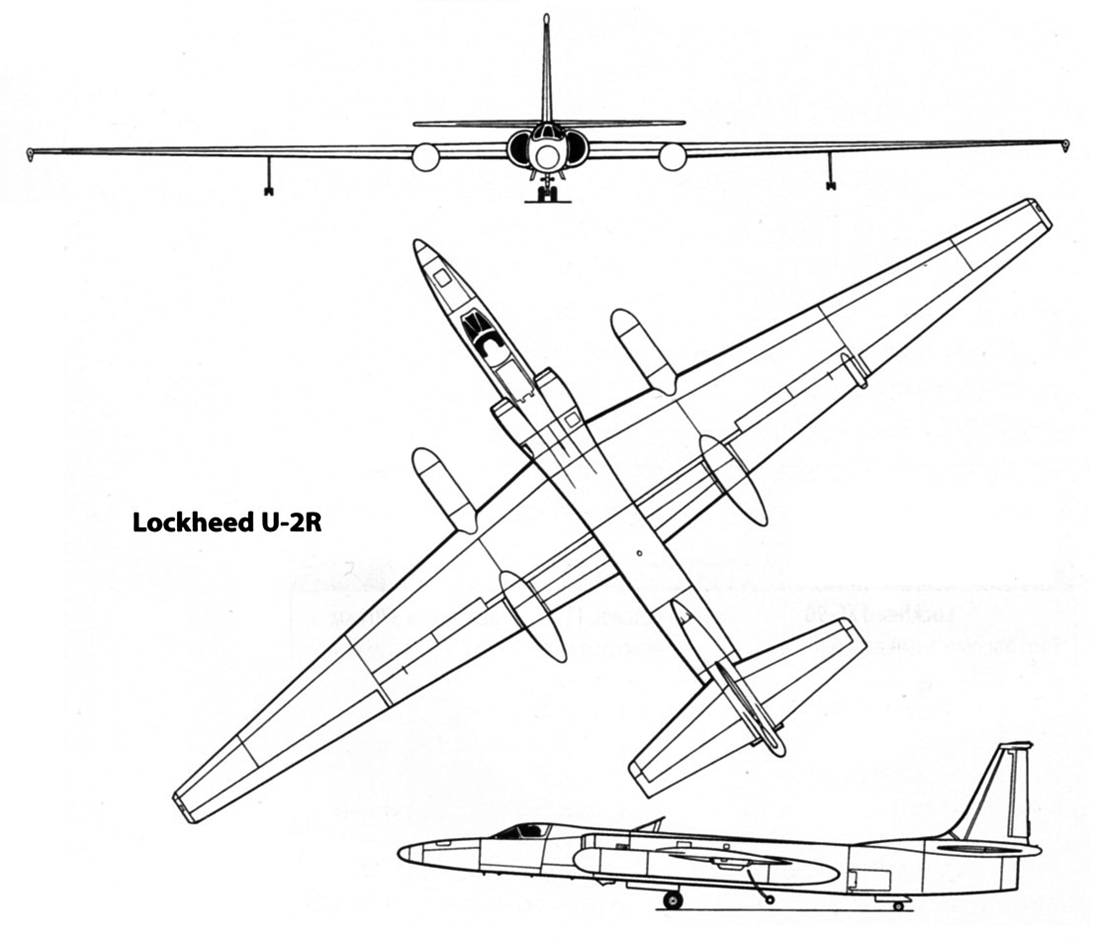

 U-2R
 Компоновочная схема

  Варианты окраски:

 U-2A  6512 Test Group Edwards AFB
 U-2B
 U-2C
 U-2TC

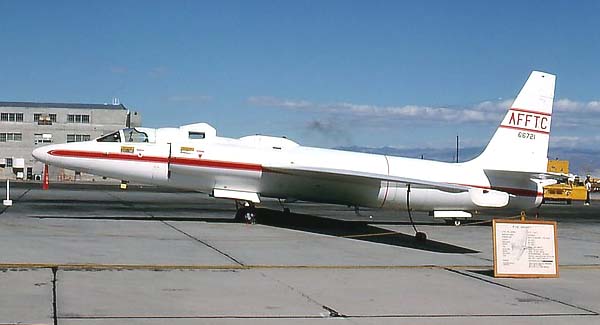

 U-2D AF Flight Test Center  Edwards AFB
 U-2R  9 SRW
