     CRV-7

Страна: Канада
Тип: Неуправляемый реактивный снаряд

CRV7 – 70мм неуправляемая ракета со складывающимся оперением, разработки канадской фирмы Bristol. Первые модификации НАР были запущены в производство в 1973г. Они оснащались двигателем С14 (RLU-5001/B), с временем горения 2,2с. Вес НАР с 4.5кг БЧ М156 (от НАР FFAR) составляет 6,6 кг. Максимальная дальность пуска составляет более 4000м.

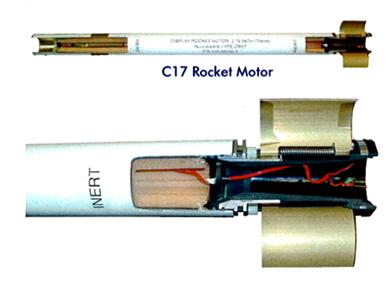

C17
C15 HEPI (RLU-5002A/B)


C17 (RLU-5004/B)

Позднее разработан двигатель С15, с меньшим импульсом и дымностью, для пуска с вертолётов и низкоскоростных самолётов. Последние модификации двигателей - C17 и С18, универсальные - предназначены для пуска НАР с любых самолётов и вертолётов.

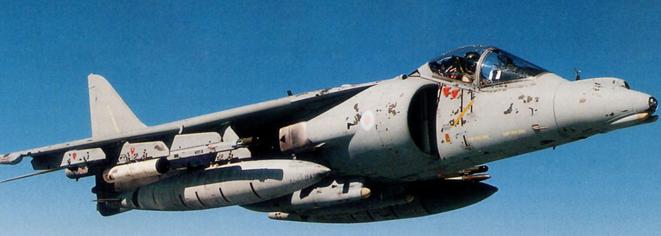

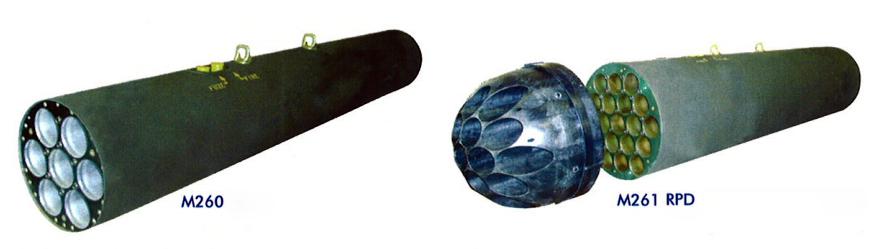

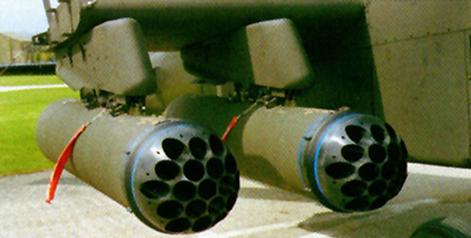

НАР CRV7 используются против лёгкой техники и войсковых позиций. Для пуска используется их 6 зарядные ПУ М260 и 19 зарядные ПУ М261 RPD, с обтекателями. Они прикрывают головные части НАР, потому как двигатель С17 имеет несколько большую дину по сравнению с РТТД НАР FFAR/Hydra. В качестве основных носителей выступают канадские истребители СF-18, английские штурмовики ВВП Harrier-2 и вертолёты АН/WAH-64, OH-58, Rooivalk, UH-1, Super Lynx 300. Вертолёты Apache ВВС Великобритании используют преимущественно их, по причине большей дальности и эффективности действия по цели.


В качестве БЧ используются стандартные БЧ ракет FFAR и Hydra-70, а также специально разработанные. Все они в полевых условиях состыковываются посредством резьбы с двигателями С15 или С17:

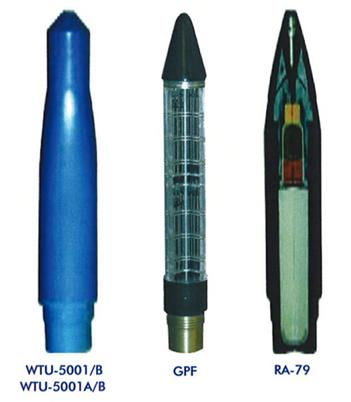

WTU-5001/B-практическая, по баллистическим характеристикам сходна с БЧ М156;

WDU-5001/B PHEI -проникающая осколочно-фугасная (бетонобойная), предназначена для поражения бункеров и капониров. Вес 7,26кг, длина 395мм. Снаряжена 372г ВВ и 75г зажигательного состава, время замедления взрывателя 12мсек. В конструкции БЧ использован цирконий, при взрыве его осколки обладают зажигательным эффектом;

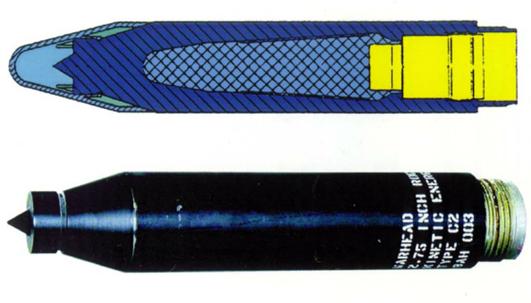

WDU-5001/B PHEI

WDU-5002/B FAT (Flechette Anti-Tank)– БЧ с СПЭ противотанкового типа. Вес 4,9кг, длина 533мм. Она содержит 5 вольфрамовых СПЭ весом 700г, длиной 348мм и диаметром 12,7мм. Они могут пробить бортовую и верхнюю броню танка Т-72 на дистанции до 3км. Эти БЧ наиболее эффективны против средних и легких бронемашин;


противотанковый СПЭ


раскрытие БЧ БЧ WDU-5002/B FAT

WDU-500X/B GPF (General Purpose Flechette) - с СПЭ общего назначения для использования против живой силы, легко бронированных целей, автомобилей и вертолетов. Они снаряжаются 80 вольфрамовыми СПЭ весом 18гр и длиною 125мм, бронепробиваемость 35мм. Залп восьми таких НАР (640 СПЭ), накрывает площадь размером с футбольное поле. СПЭ поражают цели по фронту на 50 м. Эффект от попадания в человека (при скорости полёта стрелки 2М) - дырка от 1 до 4 дюймов. Хотя прямого попадания в человека не требуется, каждый элемент создает скачок уплотнения, достаточно сильный для того, чтобы при пролете на расстоянии в 30-40см разорвать кожу и мышцы. Дальность применения – от 1,1 до 4км;

RA-70 HEISAP (High Explosive Incendiary Semi-Armor Piercing) - полубронебойная фугасно-зажигательного типа (SAPHEI/HEISAP). Первоначально она разрабатывалась как противокорабельная, но впоследствии стала использоваться против железобетонных зданий и аэродромных капониров. Её вес 6,5кг, содержит 75гр зажигательного состава. Она может пробить до 4м грунта или 1м бетона и 25мм стали;

RА-79 HEISAP (Raufoss Ammunisjonsfabrikker)- версия БЧ RA-70, полубронебойная фугасно-зажигательного типа для поражения судов, но также эффективна против не бронированной техники, лёгких укреплений. Вес 5,91кг, длина 365мм. Содержит 460гр ВВ и 70г зажигательного состава. Взрыватель срабатывает с замедлением 5мсек;


RА-79 HEISAP

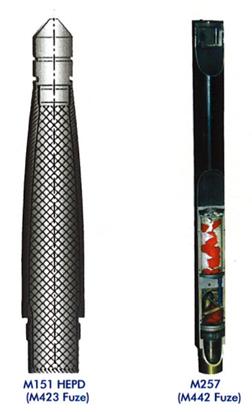

M151 HEPD (High/Explosive Point Detonating) – осколочно-фугасная общего назначения. Вес 3,5кг, содержит 950г ВВ. Стандартная БЧ от НАР FFAR/Hydra-70;

M257 – осветительная, сила света -1 млн свечей, продолжительность горения 120с.

M278 – осветительная ИК спектра, продолжительность горения 120с.

типы БЧ:

БЧ Тип БЧ Боевая часть



M151 HEPD Осколочно-фугасная



М257\278 осветительная



RA-70\79 HEISAP полубронебойная фугасно-зажигательная



WDU-5002/B FAT Кассетная с 5 СПЭ противотанкового типа



WDU-500X/B GPF Кассетная с 80 СПЭ общего назначения



WTU-5001/B практическая



WDU-5001/B PHEI Проникающая осколочно-фугасная

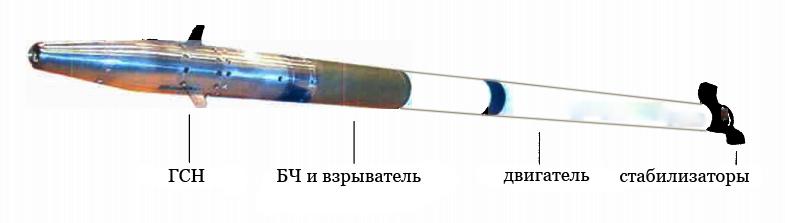

В 2006 году начата разработка новой версии CRV7-PG. Она была представлена на Eurosatory-2006. CRV7-PG – это высокоточное оружие. Для высокоточного наведения используется комплект устанавливаемый на любой версии не модифицированных НАР CRV7. Предусмотрено несколько систем наведения: основная – лазерная полуактивная, как альтернативные варианты - пассивная радиолокационная или GPS наведение. Сочетание лазерного наведения и БЧ FAT – это более дешёвая альтернатива ПТУР Hellfire.


Данная ракета универсальна по носителям. Ими могут быть вертолёты, самолёты, наземные ПУ (комплекс MMEV) и морские ПУ. Для пуска с вертолётов используются стандартные ПУ М260\261. Вес УР 15,7кг, длина 1,78м, дальность стрельбы 1-8км (до 12км для наземных ПУ).

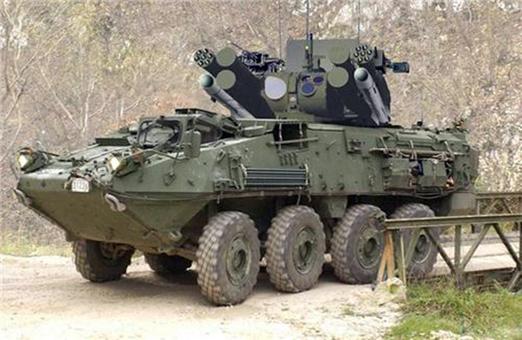

комплекс MMEV
