   Су-25 Грач

Разработчик: ОКБ Сухого
Страна: СССР
Первый полет: 1975
Тип: Штурмовик
  ЛТХ     Доп. информация



В середине 60-х годов военные доктрины США и Советского Союза кардинально изменились. Если ранее сверхдержавы планировали использовать ядерное оружие даже в тактических целях, то теперь перед войсками ставились задачи успешного ведения боевых действий и с помощью обычных вооружений. Особая роль при этом отводилась авиации, способной эффективно поддерживать сухопутные войска в условиях сильного противодействия ПВО противника.

Находившиеся на вооружении советской фронтовой авиации Су-7Б, МиГ-19, МиГ-21 и Як-28 не удовлетворяли требованиям, предъявляемым к самолетам поля боя. Из-за больших рабочих скоростей полета и плохой маневренности они не могли эффективно атаковать малоразмерные наземные цели. Нe имея бронирования кабины экипажа и ответственных агрегатов, были сильно уязвимы от огня стрелкового оружия и малокалиберной артиллерии. На проведенных в сентябре 1967 г. учениях "Днепр" наиболее эффективными самолетами-штурмовиками оказались... МиГ-17, благодаря отличной маневренности которых пилоты уверенно распознавали и прицельно поражали наземные объекты, а при повторном заходе на цель не теряли с ней визуального контакта.

В научных кругах советских ВВС развернулся поиск концепции нового самолета непосредственной поддержки сухопутных войск. Хотя не все заинтересованные организации однозначно восприняли идею возрождения штурмовой авиации, главнокомандующий Сухопутными войсками генерал армии И.Г.Павловский, горячий сторонник этой идеи, сумел убедить министра обороны СССР Маршала А.А.Гречко в необходимости разработки штурмовика нового поколения. По требованию военных в марте 1969 г. Минавиапром организовал конкурс. В нем приняли участие четыре КБ. А.И.Микоян и А.С.Яковлев предложили модификации самолетов МиГ-21 и Як-28, С.В.Ильюшин и П.О.Сухой - новые проекты: Ил-102 и Т-8.

Современным представлениям о самолете-штурмовике реально соответствовали только Ил-102 и Т-8. Проект Ил-102 представлял собой развитие реактивного штурмовика Ил-40. Принципиальной особенностью, заложенной С.В.Ильюшиным в новый проект, являлось максимальное упрощение самолета, в частности, для выполнения всех боевых задач Ил-102 оснащался только коллиматорным прицелом.

П.О.Сухой представил абсолютно новый проект Т-8, который уже в течение года разрабатывался ОКБ в инициативном порядке. Благодаря наличию более совершенного прицельного комплекса, меньшим по сравнению с Ил-102 габаритам и массе этот проект получил предпочтение и осенью 1969 г. одержал победу в конкурсе.

Однако история Ил-102 на этом не закончилась, С началом войны в Афганистане интерес к самолетам поля боя усилился.В мае 1980 г. вышло постановление о постройке двух экземпляров Ил-102. По сравнению с первоначальным проектом самолет совершенствуется, в частности, устанавливаются новые двигатели и прицельно-навигационный комплекс, что сделало этот штурмовик весьма грозной боевой машиной. 25 сентября 1982 г. первый Ил-102 поднялся в воздух. Однако к этому времени успешно прошел испытания и был рекомендован к принятию на вооружение штурмовик Су-25. Программу Ил-102 закрыли.

В начале марта 1968 г. старший преподаватель Военно-воздушной академии" И.Савченко обратился к знакомым специалистам ОКБ П.О.Сухого с предложением  совместно разработать проект нового самолета поддержки сухопутных войск. Вскоре сформировалась инициативная группа, в которую вошли работники ОКБ О.С.Самойлович, Д.Н.Горбачев, В.М.Лебедев, Ю.В.Ивашечкин и А.Монахов. Разработку самолета, получившего обозначение СПБ (самолет поля боя), было решено начать "нелегально", в домашних условиях, и представить работу генеральному конструктору лишь после того, как в общих чертах будет определен облик самолета.

Так как заказчик еще не сформулировал тактико-технические требования к самолету данного типа, работы начались с обоснования концепции штурмовика и его места в системе ВВС, определения потребных летно-технических характеристик и характеристик боевого комплекса. При этом разработчики сознательно отказались от модной тогда концепции универсального самолета, предусматривавшей его использование как для ударных операций, так и для воздушного боя.

В первоначальном варианте СПБ планировалось оснастить двумя двухконтурными двигателями АИ-25Т со взлетной тягой 1750 кгс каждый. Помимо артиллерийского вооружения, предполагалось применение только неуправляемых средств поражения: авиабомб калибра до 500 кг и реактивных снарядов. Прицельная система штурмовика была задумана максимально упрощенной: коллиматорный прицел плюс лазерный дальномер. Нормальная масса боевой нагрузки-1000кг, перегрузочная - до 2500 кг. Взлетная масса - около 6500 кг. Площадь крыла - 17м2.

29 мая 1968 г. Самойлович и Ивашечкин впервые ознакомили с проектом СПБ генерального конструктора. П.О.Сухой проект одобрил, внес в него некоторые изменения и распорядился приступить к разработке штурмовика под индексом Т-8. Тактико-технические требования к самолету ОКБ сформировало совместно с ВВИА им. Н.Е.Жуковского. Они предусматривали создание штурмовика, способного эффективно поддерживать сухопутные войска в условиях сильного противодействия фронтовой ПВО противника. В основу проекта легли принципы, последовательная реализация которых позволила создать машину с уникальными боевыми возможностями.

Принцип системного проектирования с учетом требований боевой живучести. На всех этапах разработки Т-8 проводились опытно-конструкторские и экспериментальные работы, благодаря которым создан эффективный комплекс живучести, гарантирующий необходимую работоспособность штурмовика в условиях огневого воздействия ствольных систем и ПЗРК противника.

Аэродинамические характеристики самолета, изначально заложенные в проект, были довольно высокими. Для их достижения проведен большой объем расчетных и трубных исследований: формы крыла в плане, его профилировки и крутки, типа и параметров механизации, компоновки самолета в целом и др. Впоследствии высокое аэродинамическое качество, хорошие маневренные и взлетно-посадочные характеристики штурмовика позволили выполнять сложные боевые задачи (например, в ограниченном пространстве над целью), обеспечили повышенную безопасность полета (в т.ч. со значительными боевыми повреждениями) и эксплуатацию с небольших площадок. Система вооружения штурмовика -простой прицельный комплекс плюс широкая номенклатура неуправляемых (впоследствии и управляемых) средств поражения. На первом этапе проектирования Т-8 планировалось использовать прицел АСП-ПФ, бомбардировочный прицел РБК-3, лазерный дальномер "Фон". Перед запуском в серийное производство на Су-25 установили прицельный комплекс самолета Су-17МЗ, обеспечивающий высокую точность поражения любой наземной цели неуправляемым оружием, возможность применения современных видов управляемого оружия, последовательное воздействие на одну цель различными видами боеприпасов.

С самого начала проект Т-8 предусматривал разработку простого в производстве и неприхотливого в обслуживании штурмовика, способного работать по оперативным вызовам сухопутных войск В итоге Су-25 рассчитан на эксплуатацию минимально подготовленным летным и наземным составом. Время подготовки самолета к вылету незначительно. Специальный аэромобильный комплекс наземного обслуживания АМК-8 обеспечивает автономное базирование штурмовика на ограниченно оборудованных грунтовых аэродромах.

Первые проработки проекта Т-8 показали, что взлетная масса штурмовика будет не менее 8200 кг, поэтому его тяговооруженность с двумя двигателями АИ -25Т получалась недостаточной. В ОКБ приняли решение установить на самолет более мощные двигатели РД-9Б (разработан в 1953 г.,  ОКБ А.А.Микулина, конструктор С.К.Туманский, для сверхзвукового истребителя МиГ-19. Тяга на форсажном режиме -до 3300 кгс), предварительно демонтировав форсажные камеры.

Доработка двигателя была успешно проведена на уфимском моторостроительном заводе No. 26 (главный конструктор С.Гаврилов), где в то время завершался его серийный выпуск. Бесфорсажный РД-9Б, получивший наименование "изделие 39", развивал тягу 2500 кгс на максимальном режиме и до 2750 кгс - на взлетном. Проектная взлетная масса Т-8 с этими двигателями возросла до 10000 кг, что потребовало увеличения площади крыла и усиления конструкции планера.

Итогом трехмесячной работы ОКБ П.О.Сухого явилось техническое предложение по штурмовику Т-8, которое было разослано в МАП, отраслевые и военные НИИ, командованию ВВС и авиации ВМФ. Первый ответ, полученный 23 сентября 1968 г. из НИИ эффективности авиационных систем, оказался негативным. Однако фирма продолжала работы по штурмовику в инициативном порядке.

Победив в конкурсе 1969 г., КБ совместно с заказчиком провело работы по уточнению параметров Т-8 и формированию ТТЗ. Особенно трудно проходило согласование величины максимальной скорости. Военные признавали, что с точки зрения обнаружения и поражения малоразмерных наземных целей оптимальной является дозвуковая рабочая скорость. Но при этом желали иметь штурмовик с максимальной скоростью полета у земли не менее 1200 км/ч, аргументируя это необходимостью прорыва ПВО противника. Со своей стороны, разработчики доказывали, что самолет, действующий в 30-50 км за линией фронта, не преодолевает зону ПВО, а постоянно находится в этой зоне. И поэтому рекомендовали ограничить максимальную скорость у земли величиной 850 км/ч (0,7 М), исключив тем самым  неблагоприятные явления волнового кризиса. В итоге максимальная скорость у земли, записанная в ТТЗ, составила 1000 км/ч (0,82 М).

В целом задание на штурмовик было согласовано с заказчиком очень быстро. Большая заслуга в этом начальника отдела боевой живучести ОКБ З.Иоффе, который, используя свои старые служебные связи, смог за три дня согласовать с военными "фирменное" ТТЗ.

6 января 1972 г. П.О.Сухой утвердил общий вид штурмовика Т-8 и подписал приказ о начале его рабочего проектирования. Руководителем проекта был назначен М.П.Симонов. С августа обязанности главного конструктора Т-8 стал исполнять О.С.Самойлович. Ведущим конструктором по самолету 25 декабря 1972 г. назначили Ю.В.Ивашечкина, который впоследствии (с 6.10.1974 г.) стал руководителем темы.

Первый прототип, получивший обозначение Т-8-1, собирался на опытном производстве ОКБ П.О.Сухого. Параллельно, под обозначением Т-8-0, строился экземпляр для прочностных испытаний (окончен 12 сентября 1974 г.). Весь 1973 г. работы по штурмовику фирма вела неофициально, испытывая большие трудности с финансированием, так как на его создание постановления правительства не было.

По принятой в СССР традиции окончание сборки планера Т-8-1 приурочили к 9 мая 1974 г. Незадолго перед праздником министр авиационной промышленности П.В.Дементьев, посещая в очередной раз фирму П.О.Сухого, с удивлением обнаружил почти готовый штурмовик. Вскоре самолет "легализовали": 6 мая 1974 г. вышел приказ МАП о постройке двух экземпляров "опытно-экспериментального самолета" Т-8.

Улучшению отношения к Т-8 неожиданно способствовали "братья по соцлагерю". Вначале Румыния предложила разработать и далее производить самолет-штурмовик для государств Варшавского договора. Затем желание участвовать в этом проекте выразила Польша. В сложившейся ситуации представители советского Генштаба сделали официальное заявление о создании в СССР такого самолета.

К 7 ноября Т-8-1 был построен. Параметры крыла (удлинение - 5, сужение -2,77, стреловидность по передней кромке - 20,5°), его профиль (модифицированный СР-16) и механизация (предкрылки по всему размаху плюс выдвижные двухщелевые закрылки) обеспечивали самолету высокие аэродинамическое качество и максимальную скорость полета, хорошие маневренные, взлетно-посадочные и штопорные характеристики.

Система боевой живучести предусматривала защиту пилота и основных агрегатов самолета от снарядов калибра до 20 мм.

Т-8-1 был оснащен адаптированным прицельно-навигационным комплексом истребителя-бомбардировщика Су-17М2, позволяющим применять широкую номенклатуру управляемых и неуправляемых средств поражения. Артиллерийское вооружение - контейнер СППУ-22-01 с подвижными пушками калибра 23 мм, установленный под фюзеляжем по правому борту (передняя стойка шасси была сдвинута влево). Максимальная масса боевой нагрузки на десяти точках внешней подвески - 5000 кг (в ходе испытаний была снижена до 4000 кг).

Взлетная масса Т-8-1 составила 12200 кг, значительно превысив заложенную в проекте величину 10000 кг. Поэтому его максимальную эксплуатационную перегрузку ограничили значением 6,5 (по ТТЗ - 8 единиц).

В декабре опытный штурмовик перевезли на аэродром ЛИИ. 3 января 1975 г., выполняя первые пробежки с отрывом передней опоры шасси, шеф-пилот ОКБ В.С.Ильюшин почувствовал в кабине дым. Решили, что это происходит из-за неполадок системы вентиляции. Хотя точная причина установлена не была, первый вылет Т-8-1 назначили, наперекор приметам, на 13 часов в понедельник 13 января.

Утром в назначенный день при опробовании двигателей в кабине самолета вновь появился дым. На аэродром срочно приехал зам. генерального конструктора Е.А.Иванов с ведущими специалистами по силовой установке и системам жизнеобеспечения. Для обнаружения источника дыма произвели повторный запуск двигателей. И тогда произошла авария: разрушилось крепление одного из двигателей, оторвалась и, пробив мотогондолу, вылетела наружу лопатка турбины.

Специалисты уфимского моторостроительного завода быстро установили причину аварии. Оказалось, что при доработке двигателя РД-9Б в результате сдвижки на 50 мм вперед опоры крепления сопла изменилась частота резонансных колебаний. Это и явилось причиной чрезмерных вибраций двигателя при работе, что привело к разрушениям. Повышенные вибрации также вызывали утечки масла, которое, попадая в двигатель, сгорало. Дым проникал в систему вентиляции и далее в кабину.

После ремонта и опробования двигателей 22 февраля 1975 г. В.С.Ильюшин в присутствии зам. главкома ВВС маршала авиации А.Н.Ефимова поднял Т-8-1 в воздух.

Первые изображения штурмовика, полученные на основании фотографий, сделанных с американских спутников, появились на Западе два года спустя. Самолет обозначался Ram-J (от названия  п. Раменское, рядом с которым расположен аэродром ЛИИ). Позже Су-25 пoлyчил в НАТО наименование Frogfot ("Лягушечья лапа") и индекс "А" (для одноместного) либо "В" (для двухместногоо варианта).

После первого полета В.С.Ильюшин заявил, что Т-8-1 очень тяжел в управлении по крену. Причиной этого сочли неоптимальное соотношение плеч в проводке управления элеронами. Штурмовик оснащался механическим (безбустерным управлением рулями и элеронами. Был  решено временно отрегулировать элероны так, чтобы самолет мог продолжит испытания, и параллельно вести разработку новой системы управления. Забегая вперед, следует отметить, что проблема поперечного управления оказалась до статочно серьезной и окончательно была решена значительно позднее, в 1983 г. установкой бустеров в канал управления элеронами.

Вторым существенным недостатков Т-8-1 оказалась его малая тяговооруженность. Испытания убедили разработчиков в том, что двадцатипроцентное превышение проектного значения взлетной массы требует установки более мощных двигателей. Подходящий для этого бесфорсажный вариант двигателя Р-13Ф-ЗОС ("изделие 95") был создан уфимскими моторостроителями. Он развивал максимальную тягу 4100 кгс и получил название Р-95Ш.

В июне 1975 г. Т-8-1 перевезли на полигон НИИ ВВС (г. Ахтубинск Астраханской обл.) для проведения испытаний с применением вооружения. Ввиду неполного состава прицельного комплекса на этих испытаниях управляемое оружие не использовалось. Особый эффект произвела стрельба НУРСами из восьми блоков УБ-32: когда Ильюшин выпустил одним залпом 256 ракет, самолет буквально пропал в облаке дыма (летевший рядом на МиГ-21У испытатель О.Г.Цой был уверен, что штурмовик взорвался).

Помимо замечаний по поперечному управлению и тяговооруженности, на первом этапе испытаний были выявлены и менее серьезные дефекты (например, помпаж двигателей при стрельбе из пушек и запуске тяжелых НУРС С-25, плохая вентиляция кабины пилота), вскоре устраненные путем проведения соответствующих доработок.

В декабре 1975 г. построили и приступили к испытаниям Т-8-2. Этот штурмовик был оснащен сварной кабиной из титановой брони, существенно повышающей безопасность пилота в боевых условиях. В марте 1976 г. на него установили двигатели Р-95Ш. Заложенные при проектировании резервы площади поперечного сечения воздушных каналов позволили закомпоновать более мощную силовую установку с минимальными доработками планера. Изменения коснулись главным образом горизонтального оперения. Имевшее угол поперечного "V"-5°, оно попадало в реактивную струю. Поэтому при запуске двигателей возникали вибрации хвостовой части самолета. Появился дополнительный момент на кабрирование ввиду того, что вектор тяги нового двигателя проходил ниже центра масс самолета. Проблемы разрешили просто: реактивные сопла отклонили вниз на 3°, а ГО установили под углом поперечного "V" + 5°. Вариант получил обозначение Т-8-2Д.

Затем на штурмовике модифицировали крыло. Его новые параметры (удлинение 6, сужение 3,37, стреловидность по передней кромке 19,9°) позволили обеспечить близкое к эллиптическому распределение подъемной силы и благоприятное развитие срыва потока на больших углах атаки. Кроме того, установка этого крыла в сочетании с доработанной системой управления существенно снизила нагрузки на ручку от элеронов. К сожалению, новое крыло обладало и большим недостатком: на скорости полета 0,71 М в элеронной зоне начинались срывные явления, сопровождавшиеся тряской. Эффективность элеронов снижалась, самолет валился на крыло. Организовав взамен аэродинамических перегородок уступы на передней кромке крыла, критическую скорость подняли до 0,75 М (у земли 900 км/ч). Предельно допустимую в эксплуатации скорость ограничили значением 850 км/ч.

На законцовках крыла установили контейнеры, продольное сечение которых представляет собой аэродинамический профиль, а поперечное - уплощенный овал. Они повысили (примерно на единицу) максимальное аэродинамическое качество самолета и стали наиболее подходящим местом для установки устройств воздушного торможения. Организованные в хвостовой части контейнера тормозные щитки типа "крокодил" позволяли при необходимости более чем вдвое увеличивать сопротивление самолета без перебалансировки и уменьшения несущих свойств.

Установка тормозных щитков позволила реализовать на Т-8 идею непосредственного управления боковой силой: в полете одновременно отклоняли руль направления (возникали боковая сила и курсовой момент) и щиток на консоли, противоположной отклонению руля (возникал момент, уравновешивающий курсовой момент от ВО). Как отмечал проводивший испытания Ильюшин, возникавшая при этом небольшая боковая перегрузка вызывала у него значительный дискомфорт. Медицинскими исследованиями было установлено, что боковая перегрузка свыше 0,65 вредна для человека, в связи с чем дальнейшие работы по управлению боковой силой были прекращены. Однако эти испытания показали, что эффективность вертикального оперения достаточна для компенсации курсового момента, возникающего при несимметричном выпуске воздушных тормозов.

Для доводки первых прототипов Т-8 и выпуска последующих машин необходимо было найти новую производственную базу. Новосибирский авиационный завод, куда еще в 1969 г. передали первые проработки штурмовика, в то время был загружен крупносерийным выпуском Су-24. Переговоры ОКБ со смоленским заводом закончились безрезультатно. В начале 1976 г. польское правительство предложило развернуть выпуск штурмовика под обозначением Су-25Л в Мелеце, а двигателя Р-13 (в том числе и для МиГ-21 польских ВВС) - в Жешуве, Однако 7 июня 1976 г. приказом МАП штурмовик передали на авиазавод в Тбилиси.

26 июня вышло постановление Совмина СССР и ЦК КПСС об ускорении работ по самолету Су-25 и постройке прототипов Т-8-3 и Т-8-4. Приказом МАП от 20.07.1976 г. тбилисский авиазавод обязали передать самолет на госиспытания во втором квартале 1978 г. Оговоренный в приказе срок завершения испытаний - конец 1980 г.

В 1976-1977 гг. работы по Су-25 на тбилисском авиазаводе шли неспешно. На первый прототип также установили новое крыло и двигатели Р-95Ш, присвоив ему обозначение Т-8-1 Д. Для снижения нагрузки на ручку управления элероны снабдили пружинными сервокомпенсаторами, конструкцию которых заимствовали у американского легкого штурмовика А-37, доставленного в 1977 г. из Вьетнама. При этом сервокомпенсаторы, геометрически подобные узким элеронам Су-25, имели очень малую хорду, что требовало исключительно высокой точности их исполнения (отклонения свыше 0,1 мм изменяли характеристики осевой компенсации). Требуемое качество сборки сервокомпенсаторов на тбилисском авиазаводе получить не удавалось. Поэтому каждый из выпускавшихся здесь штурмовиков обладал особым характером поперечного управления, что впоследствии вызывало нарекания строевых пилотов.

9 марта 1977 г. были утверждены тактико-технические требования к штурмовику. ОКБ представило заказчику эскизный проект самолета с двигателями Р-95Ш, модифицированным крылом и более совершенным прицельно-навигационным комплексом. С 11 по 24 мая прошла макетная комиссия с участием представителей заказчика и отраслевых институтов.

Т-8-10 официально был передан на государственные испытания 26 июня 1978г., а 21 июля он совершил первый полет после двухлетнего перерыва. Полеты по программе госиспытаний фактически начались в сентябре, их проводили В.Ильюшин и Ю.Егоров. К началу госиспытаний был модернизирован боевой комплекс штурмовика. На самолет установили доработанную прицельно-навигационную систему Су-17МЗ (навигационный комплекс КН-23, прицел АСП-17БЦ-8, лазерный дальномер "Клен-ПС", радиовысотомер РВ-5М, допплеровский измеритель ДИСС-7), обеспечив таким образом возможность применения самого современного управляемого оружия, в т.ч. ракет с лазерной системой наведения. Пушечный контейнер СППУ-22-01 заменили двуствольной 30-мм пушкой АО-17А (в серии ГШ-2-30).

Предсерийный прототип Т-8-3 (первая машина тбилисской сборки) взлетел 18 июня 1979 г. На этом экземпляре впервые были реализованы все концептуальные решения, ранее заложенные в проект штурмовика. На самолете осуществили комплекс мероприятий по уменьшению массы конструкции, однако прочностные испытания не проводились, и поэтому максимально допустимую в эксплуатации перегрузку ограничили значением 5. Качество изготовления Т-8-3 оказалось настолько низким, что позднее самолет был передан "на расстрел", т.е. на нем проводились испытания боевой живучести штурмовика при воздействии различных видов боеприпасов.

В конце 1979 г. построили прототип Т-8-4. Зимой 1979-1980 гг. на самолетах Т-8-1Д, Т-8-3 и Т-8-4 был завершен этап "А" госиспытаний. С 15 февраля 1980 г. обязанности главного конструктора штурмовика стал исполнять Ивашечкин.

Весной 1980 г. в Тбилиси выпустили Т-8-5. На самолете отмечались сильные вибрации в полете, явившиеся следствием низкого качества его изготовления. Несмотря на это, Т-8-5 планировали использовать для исследования штопорных характеристик штурмовика. Однако 23 июня 1980 г. эта машина, пилотируемая Егоровым, потерпела катастрофу. Анализ причин показал, что Т-8-5 разрушился в воздухе при достижении перегрузки 7,5. В дальнейшем, до прототипа Т-8-10, это значение перегрузки было утверждено как максимальное расчетное (допустимая эксплуатационная перегрузка - 5).

В апреле - июне 1980 г. Т-8-1Д и Т-8-3 успешно дебютировали в боевых условиях Афганистана. После чего, желая скорее ввести штурмовик в эксплуатацию, руководство ВВС согласилось зачесть этап "Б- без летных исследований штопорных характеристик. Заключительные полеты по программе госиспытаний проводились на Т-8-4 с аэродрома Мары в Средней Азии. 30 декабря 1980 г. программа была официально завершена.

В марте 1981 г. подписан акт об окончании государственных испытаний и рекомендовано ввести самолет в эксплуатацию. Принятию штурмовика на вооружение препятствовало невыполнение им некоторых пунктов ТТЗ. Официал Су-25 был принят на вооружение лишь 1987 г.

Су-25 стали поступать в строевые части в апреле 1981 г. С июня серийные штурмовики начали активно участвовать боевых действиях в Афганистане. Параллельно продолжались испытания прототипов с целью определения потенциальных возможностей самолета и путей дальнейшего совершенствования. Так, Т-8-6 испытывалась доработанная пушечная установка. Из-за сильных вибраций при стрельбе в одном из полетов не вышла передняя опора шасси. Летчик-испытатель Цой посадил самолет на фюзеляж рядом с ВПП. После небольшого ремонта машина продолжила испытания. Аналогичный случай произошел в 1982 г. Тбилиси, когда летчик А.Иванов после взлета был вынужден сажать прототип Т-8-10 без шасси на грунт. После ремонта, и этот штурмовик возобновил полеты. Позже оба происшествия оформили как испытания, на основании которых разработали методику посадки Су-25 с убранным шасси.

На прототипах исследовалась возможность стрельбы против полета. Это позволяло в одном боевом заходе поразить цель и уничтожить ее средства ПВО, обстреливающие штурмовик при выходе из атаки. Эксперименты проводились с использованием 80-мм НУРС С-8 в блоках Б-8 (на самолете Т-8-10) развернутых пушечных контейнере СППУ-22-01, пушки которых могут отклоняться вниз на угол до 23°. Основным проблемами стали обеспечение устойчивости ракеты при прохождении ее через точку нулевой скорости и создание надежного алгоритма управления пушками при стрельбе назад. После испытаний эти варианты вооружения не передавались в эксплуатацию. В 1982 г. на штурмовик впервые было использовано управляемое оружие с лазерной системой наведения - ракеты класса "воздух-земля" Х-25МЛ и Х-29Л.

В январе 1981 г., выполняя на Т-8-10 испытательный полет по отработке боевого применения, летчик А.Иванов превысил в пикировании установленные скоростные ограничения. При достижении скорости 0,86 М самолет начал валиться на крыло, его реакция на отклонение элеронов оказалась вялой. Когда до земли оставалось не более 1200 м, летчик катапультировался. Случай с более трагичными последствиями произошел в декабре  1981 г. в Афганистане. При несимметричном сходе бомб* штурмовик 200-й эскадрильи, пилотируемый капитаном А.Дьяковым, вошел в глубокий крен. Летчику не удалось элеронами исправить положение, и Су-25 врезался в скалы.

Для кардинального решения проблем, связанных с недостаточной эффективностью элеронов на больших скоростях, в 1982 г. было решено в канал поперечного управления самолетом ввести бустеры. Комплект соответствующей документации передали на авиазавод в Тбилиси, а в январе 1983 г. туда выехал Ивашечкин. Присутствие "столичного начальства" оказалось необходимым, т.к. на заводе, не желая менять производственную оснастку, предлагали решать проблему регулировкой сервокомпенсации. Крыло Су-25 оснастили бустерами БУ-45, питающимися от двух гидросистем: основной и резервной. В аварийной ситуации предусмотрели возможность перехода на ручное управление. Проведенные испытания по "расстрелу" крыла показали, что применение бустеров незначительно снижает боевую живучесть штурмовика (в среднем только один из 23 снарядов, попадающих в крыло, поражает бустер либо питающий его трубопровод).

Первым самолетом, оснащенным бустерами, стал Т-8-11. Эта мера позволила повысить максимально допустимую в эксплуатации скорость штурмовика до требуемого значения 1000 км/ч. Ранее на этом прототипе были проведены прочностные испытания, по результатам которых максимальное значение эксплуатационной перегрузки повысили до 6,5. Начиная с 1984 г., доработанные штурмовики пошли в серию.

Длительное время полеты в условиях недостаточной видимости на Су-25 не производились. Однажды В.С.Ильюшин, совершая посадку в сумерки, включил фары, расположенные на нижних поверхностях крыльевых контейнеров. Кабину залило светом, и летчика ослепило. Попытки отрегулировать направление света фар не дали результата. Тогда проблему решили предельно просто - рядом с фарами установили небольшие вертикальные экраны, защищающие пилота от ослепления.

Исходя из опыта боевого применения, к штурмовику было выдвинуто дополнительное требование - скорость пикирования под углом 30° не должна превышать 700 км/ч. Воздушные тормоза Су-25 оказались для этого недостаточно эффективными. Конструкторы нашли красивое решение: существующие тормозные щитки оборудовали дополнительными отклоняемыми поверхностями, кинематически связанными с их основными поверхностями. При этом эффективность тормозных щитков возросла на 60% без увеличения площади.

При создании штурмовика Су-25 было выполнено более 40 различных исследовательских и испытательных программ. Как наиболее оригинальные следует отметить испытания с макетом тактической ядерной бомбы и исследования радиопоглощающего покрытия на прототипе Т-8-12.

В конце января 1983г. Ю.В.Ивашечкина назначают главным конструктором нового ударного самолета. Работы по Су-25 возглавил В.П.Бабак, до 1980 г. сотрудник Минавиапрома, затем перешедший в ОКБ им.П.О.Сухого на должность заместителя главного конструктора.

В 1987 г. авиазавод в Тбилиси начал выпуск Су-25 с двигателями Р-195 - модификацией исходного Р-95Ш с уменьшенной тепловой заметностью. Внешне самолет отличался установленными в хвостовой части мотогондолы дополнительным воздухозаборником для охлаждения реактивной струи и затурбинным стекателем, частично экранирующим тепловое излучение лопаток. Первым базовым штурмовиком, оснащенным двигателем Р-195, стал Т-8-14, а госиспытания были проведены на Т-8-15.

Прототип Т-8-14 разбился в 1988 г. из-за неисправности указателя расхода топлива. Когда в воздухе кончилось топливо (прибор показывал остаток 600 л), летчику Е.Лепилину пришлось катапультироваться. В 1989 г. самолет Т-8-15 демонстрировался на Парижском аэрокосмическом салоне. Так как двигатели Р-195 были еще секретными, перед вылетом во Францию их заменили на Р-95 (мотогондолы оставили без изменений).

Правильность концепции, изначально заложенной в проект и последовательно реализуемой при создании штурмовика, была подтверждена успешным боевым применением Су-25 в составе "ограниченного контингента советских войск" в Афганистане.

В начале марта 1980 г. Самойловича и Ивашечкина вызвали в МАП, где ознакомили с пожеланием заказчика провести часть испытаний нового штурмовика "в условиях, максимально приближенных к боевым". Доводы конструкторов, что машина еще сырая и прошла только этап "А" госиспытаний, не произвели на беседовавшего с ними главкома ВВС маршала авиации П.С.Кутахова какого-либо эффекта, была сформирована рабочая группа под руководством зам. начальника НИИ ВВС В.Алферова. Его заместителем по испытаниям Су-25 назначили Ивашечкина. Группе придавались шесть самолетов: два Су-25 и четыре Як-38, привлекавшие военных возможностью работать с рассредоточенных площадок. Испытания Су-25 и Як-38 в Афганистане получили шифр "Операция "Ромб".

В Афганистан направили самолеты Т-8-1Д и Т-8-3, предварительно отрегулировав прицельное оборудование, установив систему пассивной противопожарной защиты и частично демонтировав контрольно-измерительную аппаратуру. От ОКБ в афганскую группу вошли 44 человека, в том числе два пилота. Н.Садовников и А.Иванов. Еще двух летчиков для Су-25, В. Соловьева и В.Музыку, выделил НИИ ВВС.

16 апреля 1980 г. группа прибыла на авиабазу Шинданд на западе Афганистана. Новое место базирования существенно отличалось от полигонов СССР: аэродром располагался на высоте 1140 м над уровнем моря, в течение суток наблюдались значительные колебания температуры воздуха. Негативно сказывалось и отсутствие у летчиков опыта полетов в горах. Испытания, в основном по применению вооружения, выполнялись над бывшим танковым полигоном афганской армии в 9 км от базы. Перед авиагруппой не ставилась задача непосредственного участия в боевых действиях, хотя генерал Ю.Шаталин, командир расположенной рядом 5-й механизированной дивизии имел право при необходимости привлекать эти самолеты к ударным операциям. На второй неделе пребывания в Афганистане начали поступать задания по оперативной поддержке сухопутных войск, которые в тот период вели тяжелые бои с моджахедами в провинции Фаракх, 120 км южнее Шинданда. В отличие от скоростных МиГ-21, МиГ-23 и Су-17, штурмовики Су-25 действовали в горах на малой высоте, что существенно повышало эффективность их применения. Причем, если ранее полеты с бомбовой нагрузкой 4000 кг не производились, то в боевых условиях такая необходимость появилась: Т-8-1Д брал восемь бомб по 500 кг.

Т-8-3 - восемь многозамковых держателей МБД-2 с четырьмя 100 кг бомбами на каждом. (В этих условиях бомбовая нагрузка Су-17 не превышала 1500 кг.) В ходе операции "Ромб-1", длившейся ровно 50 дней, Су-25 выполнили 100 полетов, 30 из которых зачли как госиспытания. Военные высоко оценили этот штурмовик и рекомендовали его к принятию в эксплуатацию.

Сразу по окончании государственных испытаний, 4 февраля 1981 г. специально для отправки в Афганистан была сформирована 200-я отдельная штурмовая авиаэскадрилья Су-25 (командир - подполковник А.Афанасьев). 18-19 июня 1981 г. эта часть перебазировалась в Шинданд и вскоре начала боевую работу. Именно там за Су-25 закрепилось название "Грач", а рисунок птицы украсил нос самолета.

По мере совершенствования средств ПВО моджахедов на Су-25 проводились необходимые доработки. В 1984 г. на вооружение оппозиции поступили переносные ЗРК (советские "Стрела-2", американские "Ред Аи"), оснащенные ракетами с инфракрасными головками самонаведения. Для защиты от них самолеты оборудовали кассетами АСО-2, каждая из которых содержит 32 ИК-ловушки ППИ-26. На Су-25 первых серий в хвостовом обтекателе устанавливали четыре АСО-2, позже к ним добавили еще четыре кассеты на мотогондолах. При заходе на цель автоматически производился отстрел пары тепловых ловушек через каждые 2 секунды (на высоте ниже 200 м) либо через 4 или 6 секунд (на больших высотах). Поскольку среднее время атаки, как правило, не превышало 30 секунд, то восемь кассет АСО-2 обеспечивали до восьми заходов на цель в одном боевом вылете. В октябре 1986 г. у моджахедов появились зенитные ракеты "Стингер". Эта ракета обладает большой кинетической энергией удара и мощным боеприпасом (масса БЧ ракеты около 1 кг, заряда ВВ - 0,4 кг), подрыв которого происходит после внедрения в конструкцию, что значительно усиливает фугасный эффект. "Стингер" оснащена комбинированной системой наведения повышенной точности. Надежных способов защиты от этой ракеты найти не удалось, поэтому решено было усилить средства повышения боевой живучести штурмовика.

В зонах возможного попадания ракет изменили прокладку и повысили прочность топливопроводов, алюминиевые тяги управления заменили стальными. Хвостовую часть фюзеляжа оснастили системой пожаротушения. Между фюзеляжем и двигателями установили стальные экраны толщиной 5 мм и длиной 1,2м. Эти защитные мероприятия прошли испытания на наземном комплексе, имитирующем атаку ракеты. Произведено 15 подрывов боевых частей ракет "Стингер", при этом все жизненно важные системы штурмовика сохранили в достаточной мере работоспособность.

Восемь лет применения штурмовика в Афганистане подтвердили его высокую боевую эффективность. По данным ОКБ им П.О.Сухого, пилотами Су-25 было запущено 139 управляемых ракет, из которых 137 поразили цели. За всю афганскую войну штурмовики Су-25 выполнили 60000 боевых вылетов. При этом потеряно 23 самолета. В среднем на каждый потерянный штурмовик приходилось 2800 часов ( боевого налета. Сбитый Су-25 имел, в среднем, 80-90 боевых повреждений (известны случаи, когда самолет возвращался на базу со 150 пробоинами). По этому показателю он значительно превосходит другие применявшиеся в Афганистане советские самолеты (например, один потерянный Су-17 имел в среднем 15-20 повреждений) и американские самолеты периода войны во Вьетнаме. Су-25 неоднократно возвращались на одном двигателе, с пробитыми топливными баками и тягами управления, с поврежденными лонжеронами крыльев и рябым от попаданий бронестеклом. За весь период боевых действий не было случаев взрыва топливных баков и потери штурмовика из-за гибели летчика.

Длительное время для подготовки пилотов Су-25 не было специализированного самолета. В начале применялись спарки Су-17УМЗ, т.к. системы вооружения самолетов во многом похожи. Однако летные и взлетно-посадочные характеристики Су-25 и Су-17УМЗ настолько различны, что в дальнейшем подготовку летчиков-штурмовиков проводили на самолетах L-39.

В 1985 г. был разработан учебно-боевой вариант штурмовика. Планер самолета претерпел незначительные изменения: установлена вторая кабина и увеличено вертикальное оперение (за счет 400-мм вставки в основании киля). Вариант имел высокую степень унификации с базовым штурмовиком, поэтому опытных экземпляров ОКБ не строило. Машину сразу передали на серийный завод в Улан-Удэ. Здесь 6 августа 1985 г. взлетел первый предсерийный самолетТ-8УБ-1. Государственные испытания, проведенные на Т-8УБ-1 и Т-8УБ-2, завершились в 1987 г.  В том же году началось серийное производство учебно-боевого самолета под обозначением Су-25УБ.

К концу 80-х годов реактивные учебно-тренировочные самолеты L-29 и L-39 устарели, их тяговооруженность и характеристики маневренности не отвечали современным требованиям. В рамках конверсии военной техники ОКБ им. П.О.Сухого в 1988 г. предложило еще один вариант штурмовика - самолет Су-25УТ (учебно-тренировочный). С самолета Т-8УБ-1 демонтировали комплекс вооружения, крыльевые пилоны, часть оборудования. Взлетная масса уменьшилась на две тонны, а тяговооруженность с двигателями Р-95Ш возросла до 0,62. Машина могла выполнять сложный пилотаж без потери высоты. Самолет под обозначением Су-28 участвовал (вне конкурса) в первенстве ДОСААФ 1988 г. по высшему пилотажу на реактивных самолетах. Летчик-испытатель Е.И.Фролов занял третье место. Однако стоимость эксплуатации Су-25УТ (Су-28) значительно выше, чем у имевшихся в ДОСААФ L-29 и L-39. Поэтому, несмотря на усиленную рекламу, самолет так и остался в единственном экземпляре.

Небольшой серией строился учебно-тренировочный вариант, предназначенный для отработки летчиками ВМФ навыков пилотирования и полетов в сложных метеоусловиях, техники взлета и посадки на палубу. Его прототип был изготовлен, на опытном производстве ОКБ в Москве доработкой серийного Су-25УБ: усилили амортизаторы основных опор шасси и установили посадочный гак в хвостовой части фюзеляжа. Машине присвоили наименование Су-25УТГ (учебно-тренировочный с посадочным гаком). По планеру, силовой установке, комплексу радиотехнического и навигационного оборудования самолет близок Су-25УТ (Су-28).

Тренировочные полеты предусматривалось проводить не с авианосца, а с наземного имитатора палубы, построенного на авиабазе ВМФ Саки в Крыму. Поэтому самолет плохо приспособлен для постоянного базирования на корабле - консоли крыла не складываются. Однако 1 ноября 1989 г. в Черном море Су-25УТГ, пилотируемый И.Вотинцовым и А.Крутовым, успешно приземлился на палубу авианосца "Тбилиси" (ныне "Адмирал Кузнецов"). В октябре 1992 г. была произведена посадка на авианосец, находившийся в Баренцевом море.

В 1989-1990 гг. на авиазаводе в Улан-Удэ было построено десять самолетов Су-25УТГ. Пять из них, оставшиеся в Саках, вошли в состав авиации флота Украины, один разбился из-за ошибки пилотирования, четыре базируются в Североморске. Для нужд ВМФ России такого количества этих самолетов оказалось недостаточно, поэтому дополнительно модифицировано около 10 самолетов Су-25УБ в вариант Су-25УБП (учебно-боевой палубный).

Базовый штурмовик с двигателями Р-195, оборудованный системой буксировки воздушных мишеней ТЛ-70 (под левой консолью), получил название Су-25БМ (буксировщик мишеней). На крыльевых пилонах самолет может нести пороховые ракеты-мишени. Штурмовики Су-25БМ оснащаются системой дальней навигации РСДН-10.

Серийный выпуск Су-25 был завершен в 1992 г. и, по данным западных экспертов, составил приблизительно 700 самолетов всех модификаций. Одноместные штурмовики (Су-25, Су-25БМ и Су-25Т/ТМ) производились на авиазаводе в Тбилиси, двухместные (Су-25УБ и Су-25УТГ) - в Улан-Удэ. В настоящее время различные варианты Су-25 находятся на вооружении ВВС России, Украины, Белоруссии, Грузии, Узбекистана, Чехии, Словакии, Болгарии, Анголы, Афганистана, КНДР и Ирака.

По данным, представленным в ходе парижских переговоров по ограничению обычных вооружений (октябрь 1990 г. европейской части СССР находилось : самолетов Су-25. Из них Вооружен Силы Украины в настоящее время предлагают 81 штурмовиком: 36 Су-25 и Су-25УТГ в составе полка ВМФ (г. Сакк 35 Су-25 и 6 Су-25УБ в 452-м ОШ (г. Чертков).

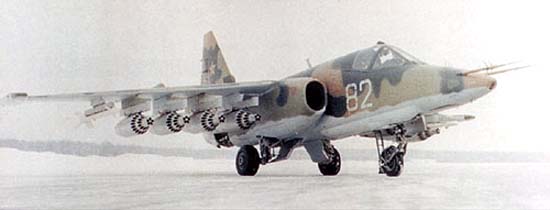

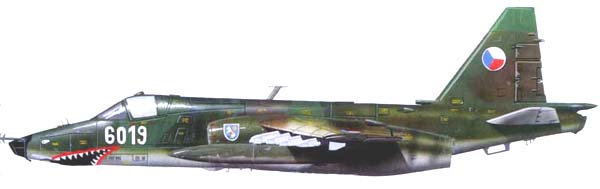

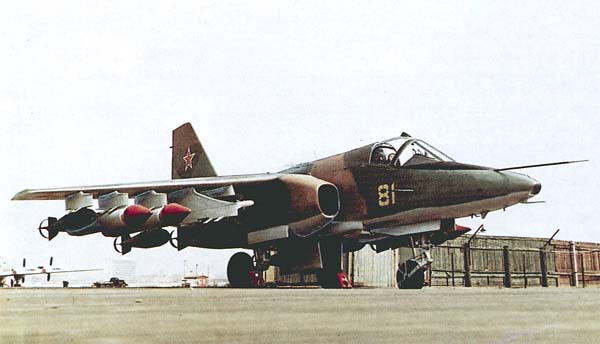

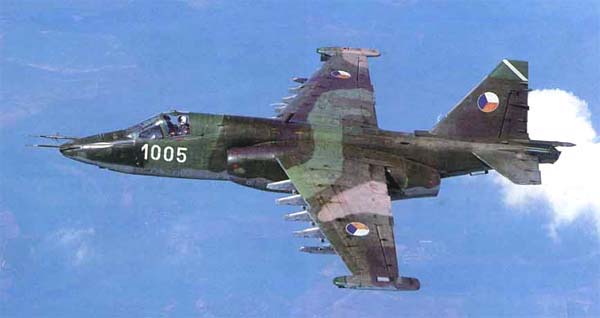

Первой зарубежной страной, получившей штурмовик, стала Чехословакия 2 апреля 1984 г. в 30-й Остравский штурмовой авиаполк, базировавшийся г.Градец-Кралове, поступили Су-25К (коммерческий, экспортный вариант). Позднее полк получил спарки Су-25УБ. 36 Су-25К и 4 Су-25УБК приобрела Болгрия. Самолеты базируются в Безмире. К настоящему времени один из них разбился. За период 1986-1990 гг. 60 Су-25 переданы на вооружение ВВС Афганистана. Ирак в конце 80-х гг. купил 45 Су-25 Они активно применялись в ирано-иракской войне, в ходе войны в Персидском заливе самолеты ВВС Ирака использовались ограниченно. Известно, что 21 января 1991 г. семь Су-25К перелетели в Иран, а 6 февраля два Су-25К были сбиты американскими истребителями F-15.

По своей аэродинамической компоновке штурмовик Су-25 - самолет, выполненный по нормальной аэродинамической схеме, с высоко расположенным крылом.

Аэродинамическая компоновка самолета настроена на получение оптимальных характеристик на дозвуковых скоростях полета.

Крыло самолета имеет трапецевидную форму в плане, с углом стреловидности по передней кромки 20 градусов, с постоянной относительной толщиной профиля по размаху крыла. Крыло самолета имеет площадь плановой проекции 30, 1 м.кв. Угол поперечного V крыла составляет - 2, 5 градуса.

Выбранные законы по размаху крутки и кривизны профиля обеспечили благоприятное развитие срыва потока на больших углах атаки, которое, которое начинается вблизи задней кромки крыла в его средней части, что приводит к значительному увеличению момента на пикировании и естественным образом препятствует попаданию самолета на закритические углы атаки.

Нагрузка на крыло выбрана из условий обеспечения полета у земли в условиях турбулентной атмосферы не скоростях вплоть до максимальной скорости полета.

Так как исходя из условий полета в турбулентной атмосфере нагрузка на крыло достаточно высока, то для обеспечения высокого уровня взлетно-посадочных и маневренных характеристик необходима эффективная механизация крыла. Для этих целей на самолете реализована механизация крыла, состоящая из выдвижных предкрылков и двухщелевых трехсекционных (маневр-взлет-посадка) закрылков.

Приращение момента от выпущенной механизации крыла, парируется перестановкой горизонтального оперения.

Установка на концах крыла контейнеров (гондол), в хвостовых частях которых расположены расщепляющиеся щитки, позволила увеличить величину максимального аэродинамического качества. Для этого оптимизирована форма поперечных сечений контейнеров и место их установки относительно крыла. Продольные сечения контейнеров представляют собой аэродинамический профиль, а поперечные сечения - овальные с уплотненной верхней и нижней поверхностями. Испытания в аэродинамических трубах подтвердили расчеты аэродинамиков на получение при установке контейнеров более высоких значений максимального аэродинамического качества

. Тормозные щитки, установленные в крыльевых контейнерах, удовлетворяют всем стандартным требованиям к ним - увеличению сопротивления самолета не менее чем вдвое, при этом их выпуск не приводит к перебалансировке самолета и уменьшению его несущих свойств. Тормозные щитки выполнены расщепляющимися, что позволило увеличить их эффективность на 60%.

На самолете применен фюзеляж с боковыми нерегулируемыми воздухозаборниками с косым входом. Фонарь с плоским лобовиком плавно переходит в гаргрот, расположенный на верхней поверхности фюзеляжа. Гаргрот в хвостовой части фюзеляжа сливается с хвостовой балкой, разделяющей гондолы двигателей. Хвостовая балка - платформа для установки горизонтального оперения с рулем высоты и однокилевого вертикального оперения с рулем направления. Хвостовая балка заканчивается контейнером парашютно-тормозной установки (ПТУ).

Аэродинамическая компоновка штурмовика Су-25 обеспечивает:

  1. получение высокого аэродинамического качества в крейсерском полете и больших коэффициентов подъемной силы на режимах взлета и посадки, а также на маневрировании;

  2. благоприятное протекание зависимости продольного момента по углу атаки, что препятствует выходу на большие закритические углы атаки и, тем самым, повышает безопасность полета;

  3. высокие маневренные характеристики при атаке наземных целей;

  4. приемлемые характеристики продольной устойчивости и управляемости на всех режимах полета;

  5. установившийся режим пикирования с углом 30 градусов при скорости 700 км/час.

Высокий уровень аэродинамического качества и несущих свойств обеспечили возможность возвращения самолета с большими повреждениями на аэродром.

Фюзеляж самолета имеет эллипсовидное сечение, выполнен по схеме полумонокок. Конструкция фюзеляжа сборно-клепанная, с каркасом, состоящим из продольного силового набора - лонжеронов, балок, стрингеров и поперечного силового набора - шпангоутов. Технологически фюзеляж разделяется на следующие основные части:

  1. головную часть фюзеляжа с откидным носком, откидной частью фонаря, створками передней опоры шасси;

  2. среднюю часть фюзеляжа со створками главных опор шасси ( к средней части фюзеляжа крепятся воздухозаборники и консоли крыла);

  3. хвостовую часть фюзеляжа, к которой крепятся вертикальное и горизонтальное оперение.

Контейнер тормозного парашюта представляет собой законцовку хвостовой части фюзеляжа. Эксплутационных разъемов фюзеляж самолета не имеет.

В конструктивно-компановочном плане головную часть самолета можно разделить на следующии отсеки:

- носовую часть фюзеляжа, расположенную перед кабиной и представляющую из себя негерметичный водозащищенный отсек радиоэлектронного оборудования, имеющую сборно-клепную конструкцию и не разъемный стык с кабиной. Для обеспечения доступа к радиоэлектронному оборудования, размещенного в отсеке, на боковых поверхностях носовой части фюзеляжа выполнены быстросъемные люки, а в передней части откидной носок, который откидывается вверх, а в закрытом виде фиксируется с помощи направляющих штырей и замков;

- кабину с фонарем летчика, изготовленную из титановых плит, сваренных между собой. В стенках кабины имеются отверстия для прохода коммуникаций и гнезда для такелажных узлов. На полу кабины установлена поперечная балка, воспринимающая нагрузку от узлов крепления подкоса передней опоры шасси. На задней стенки кабины установлены направляющие рельсы кресла. В кабине установлены приборные доски и пульты, органы управления самолетом и двигателем, катапультное кресло летчика. На левом борту самолета установлена откидная подножка, ниша которая имеет коробчатое сечение. Кабина выполнена негерметичной, пылезащищенной с избыточным давлением 0, 03-0, 05 атмосфер. Плита авиационной титановой брони, из которых сварена кабина имеет толщину от 10 до 24 мм. Потери избыточного давления в кабине сведены до минимум за счет герметизации швов и стыков, уплотнение выходов тяг и трубопроводов; ненадувного уплотняющего шланга по всему периметру разъема на откидной части фонаря;

- фонарь летчика состоит из неподвижной передний и откидной частей. Откидная часть фонаря крепится на фюзеляже с помощью замков, жестко закрепленных на подфонарной раме и на левом боковом профиле откидной части. закрытия Открытие фонаря производится в ручную. Подвижная часть откидывается при эксплуатации вправо. При аварийном сбросе фонарь откидывается назад.

- негерметичный подкабинный отсек, расположенный между 4-м и 7-м шпангоутами, в котором установлена авиационная пушка калибра 30 мм с патронным ящиком, системой сбора звеньев и выброса стрелянных гильз и размещена встроенная лебедка для подъема и опускания патронного ящика. Пушка установлена на силовой балке, прикрепленной к полу кабины и к передней консольной балке

- нишу передней опоры шасси, расположенную частично в подкабинном отсеке и частично в закабинном. Нишу окантовывают бимсы. Снизу ниша закрывается двумя створками. Для защиты радиоэлектронного оборудования, расположенного в закабинном отсеке, в нише колеса установлен защитный кожух, выполненный съемным для облегчения доступа к оборудованию

- закабинный отсек, расположенный между кабиной (шпангоут 7) и передним топливным баком (шпангоут 11), представляет собой пылевлагозащищенный отсек радиоэлектронного оборудованию Для обеспечения доступа к оборудованию на верхней и боковых поверхностях головной части фюзеляжа имеются быстросъемные люки. На левом борту в нише кабинного отсека расположена встроенная откидная трехсекционная стремянка, предназначенная для входа в кабину и подъема на центральную часть фюзеляжа и крыло без использования неземных средств.

Средняя часть фюзеляжа в конструктивно-компоновочном плане делится на следующие отсекам:

  1. передний топливный бак, собранный из клепанных (за исключением нижней - фрезерованной) панелей, расположен между 11-м и 18-м шпангоутами. Для доступа внутрь бака на боковой поверхности имеется люк. В верхней части топливного бака имеется дополнительная надстройка, на верхней поверхности которой расположены агрегаты топливной системы, в том числе заливная горловина;

  2. расходный топливный бак расположенный между 18-м и 21-м шпангоутами. В нижней панели бака выполнен люк для обеспечения доступа внутрь бака. Крышка люка выполнена из бронеплиты, В задней стенке бака расположен круглый технологический люк;

  3. центроплан, установленный сверху, в средней части фюзеляжа, служит для крепления консолей крыла. Центроплан представляет из себя топливный бак-отсек, часть расходного бака. Состоит из верхней и нижней фрезерованных панелей, соединенных между собой нервьюрами и передней и задней стенками и технологическими люками в них.

Консоли крыла крепятся к центроплану при помощи фланцевого стыка по контуру силовых нервюр;

  1. ниши главных опор шасси. расположенные под передним топливным баком (между 12-м и 18-м шпангоутами) слева и справа от плоскости симметрии фюзеляжа. Верхняя часть ниши главных опор ограничена воздушными каналами. Ниша каждой главной опоры шасси закрыта тремя створками;

  2. негерметичный, водозащитный гаргрот, расположенный в верхней части фюзеляжа над передним топливным баком и центропланом между 11 и 20 шпангоутами. Гаргрот служит для размещения трубопроводов дренажа и наддува баков топливной системы, жесткой проводки системы управления самолетом и других коммуникаций. Гаргрот разделен двумя продольными стенками на три секции - центральную и две боковые;

  3. воздушные каналы, проходящие через среднюю часть фюзеляжа от воздухозаборников к мотоотсекам двигателей. Воздушные канады проложены в фюзеляже с зазором относительно топливных баков и опираются на шпангоуты фюзеляжа.

Хвостовая часть фюзеляжа конструктивно-компоновочно делится на следующие отсеки:

  1. хвостовую балку-платформу для установки вертикального и горизонтального оперения. Силовой каркас балки образован поперечным набором шпангоутов и продольным набором верхних, средних и нижних лонжеронов и стрингеров. Хвостовая балка состоит из отсеков, в которых размещено оборудование самолетных систем и систем двигательной установки, а также силовой привод перестановки стабилизатора и контейнер тормозных парашютов. Негерметичный, водозащищенный отсек оборудования расположен в хвостовой балке между 21-м и 35-м шпангоутами. Верхняя секция обшивки хвостовой балки перед килем выполнена в виде съемных крышек люков. На нижней поверхности балки также находятся люки с откидными крышками на замках или болтах. По бортам балки имеются съемные люки для подхода к узлам подвески двигателей. Узлы навески вертикального оперения и стабилизатора установлены на силовых шпангоутах балки. На боковых поверхностях хвостовой балки установлены обтекатели ( зализы) гондол двигателей;

  2. две негерметичные мотогондолы двигателей, расположенные по бортам хвостовой балки фюзеляжа. Каждая мотогондола состоит из несъемной части, состыкованной с хвостовой балкой фюзеляжа, и съемной части - хвостового кока. На силовых шпангоутах мотогондол установлены узлы крепления двигателей. Внутренними стенками мотогондол служат боковые стенки хвостовой балки фюзеляжа. нижняя поверхность несъемных частей мотогондолы состоит из переднего и заднего откидных капотов, обеспечивающих доступ к двигателю. На мотогондолах имеется ряд эксплуатационных люков. На верхней поверхности каждой мотогондолы установлено по одному воздухозаборнику охлаждения двигательного отсека.

На штурмовике Су-25 установлено свободнонесущее, высокомеханизированное крыло малой стреловидности и большого удлинения.

Крыло состоит их двух консолей, соединенных с центропланом, составляющим одно целое в фюзеляжем. Крыло выполнено по кессонной схеме, поэтому силовую основу каждой консоли составляет кессон, к которому крепятся носовая и хвостовая части консоли. На торцах консолей установлены гондолы с тормозными щитками.

Кессон крыла воспринимает все внешние нагрузки и передает их на центроплан. Кессон крепится к центроплану болтами посредством фланцевого стыка по контуру бортовой нервюры.

Кессон состоит из переднего и заднего лонжеронов, верхней и нижней панелей и нервюр. Внутренняя часть кессона, ограниченная лонжеронами и нервюрами, выполнена герметичной и является топливным баком-отсеком.

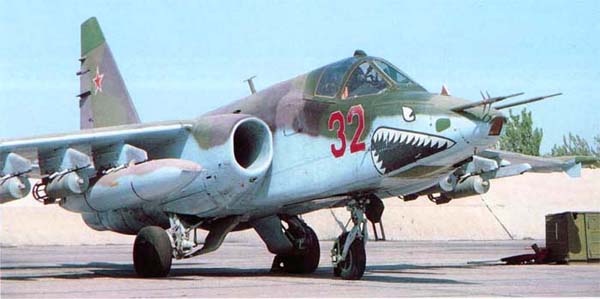

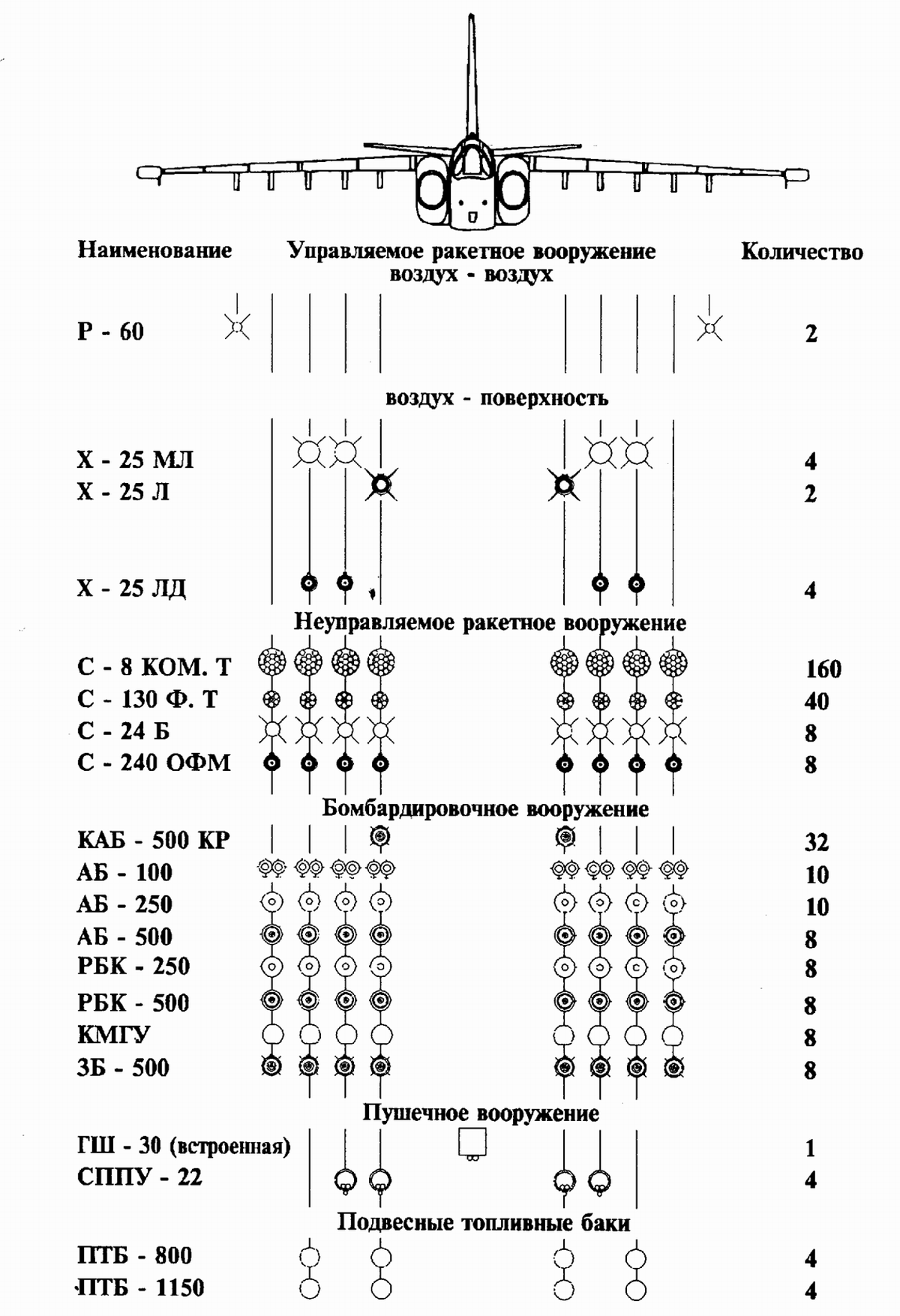

На каждой консоли крыла установлено по пять точек подвески вооружения. Основные передние узлы точек подвески установлены по силовым нервюрам на переднем лонжероне со стороны кессона. Из пяти держателей, установленных на каждой консоли крыла, четыре взаимозаменяемых держателя типа БДЗ-25, обеспечивающих применение всех видов бомбардировочного, ракетного и артиллерийского вооружения, и подвесных топливных баков; один пилон-держатель, предназначенный для установки пускового устройства АПУ-60 для управляемых ракет класса “воздух-воздух” Р-60. Все держатели крепятся к крылу при помощи шкворневых соединений.

В носовой части крыла расположены тяги управления элеронами, система управления предкрылками, жгуты системы управления вооружением, идущие к держателям, электропроводка. Силовой набор носовой части состоит из носков, верхней и нижней обшивок. Часть носков выполнена силовыми, и на них установлены опорные элементы, по которым скользят рельсы предкрылков при их выдвижении и уборке.

Хвостовая часть консоли расположена между кессоном и задней стенкой. В хвостовой части расположены выходные патрубки трубопроводов топливной системы, трубопроводы и агрегаты гидравлической системы управления закрылками, тормозными щитками, бустера управления элеронами. В хвостовой части по осям гидроцилиндров управления закрылками установлены обтекатели гидроцилиндров, состоящие из двух частей: неподвижной, закрепленной на нижней части консоли, и подвижной, закрепленной на гидроцилиндре управления закрылком. Силовой набор хвостовой части состоит из диафрагм, верхней и нежней обшивок, В хвостовой части расположены кронштейны навески закрылков и элеронов.

На конце каждой консоли крыла установлены гондолы с тормозными щитками. Тормозные щитки расположены в хвостовой части гондолы и являются ее естественным продолжением. верхние и нижние основные щитки кинематически связаны между собой и открываются вверх и вниз на одинаковый угол, равный 55 градусам. Привод щитков гидравлический. Верхний и нижний основные щитки имеют дополнительные щитки, которые кинематически связаны с каркасом гондолы. При отклонении основных щитков одновременно отклоняются и дополнительные, и, при максимальном угле открытия основных щитков, равном 55 градусам, дополнительные щитки отклоняются на угол 90 градусов относительно наружной плоскости основных щитков. Площадь тормозных щитков составляет 1, 2 кв.м.

Крепление гондол к крылу осуществляется контурным угольником по верхней и нижней панелям кессона крыла и фитингами со стенками лонжеронов.

На нижней поверхности гондол установлены фары, а на боковой поверхности с внешней стороны - бортовые аэронавигационные огни и разъемы наземного переговорного устройства. На гондолы устанавливаются также противобликовые щитки, предназначенные для защиты кабины от засветки фарами.

На каждой консоли крыла установлен пятисекционный предкрылок, двухсекционный закрылок и элерон.

Предкрылок установлен по всему размаху консоли. каждая секция предкрылка имеет по два рельса дл навески на носовую часть консоли. Управление предкрылком обеспечивается двумя приводами. В корневой части третьей секции предкрылка имеется ступенька по теоретическому контуру, образующая “зуб” по передней кромке предкрылка. Конструкция предкрылка состоит из диафрагм, в том числе силовых, по которым крепятся рельсы, в верхней и нижней обшивок. Секции предкрылка соединяются между собой штырями. Угол отклонения на маневре - 6 градусов, на взлете и посадке - 12 градусов.

Обе секции закрылка каждой консоли двухщелевые, сдвижные, с дефлектором. Внутренние и внешние секции закрылка попарно взаимозаменяемы. Закрылки установлены на кронштейнах хвостовой части крыла на стальных ползунах и на роликах-ловителях.

Силовой набор каждой секции закрылка состоит из лонжерона, двух силовых рельсовых нервюр, силовой приводной нервюры, диафрагм, верхней и нежней обшивок. Все секции закрылков взаимозаменяемы.

Над любой частью закрылка закреплен неподвижно связанный с ним дефлектор. Предкрылки и закрылки трехпозиционные, имеют положения: полетное, маневренное и взлетно-посадочное. Угол отклонения закрылка на маневре - 10 градусов, на взлете и посадке - 40 градусов.

Элерон крыла расположен в концевой части крыла. Элерон имеет три узла навески и осевую компенсацию.

Силовой набор элерона состоит из лонжерона, передней стенки, набора носков и нервюр, верхней и нежней обшивок, лобовиков и балансирами и хвостового профиля. Балансиры прикреплены к передней стенке элерона. Угла отклонения элерона + /- 23 градуса.

Горизонтальное оперение самолета Су-25 состоит их двух консолей стабилизатора и центроплана, составляющих единое целое. Стабилизатор имеет три установочных положения и управляется с помощью привода. Стабилизатор навешивается двумя узлами на силовой шпангоут хвостовой балки, имеет поперечное V, равное +5 градусов.

Продольный набор стабилизатора состоит из двух неразъемных лонжеронов, передних стенок, стрингеров, поперечный набор - из нормальных и силовых нервюр. На силовых нервюрах установлены узлы навески стабилизатора и его привода. К переднему лонжерону стабилизатора крепятся несъемные лобовики. Руль высоты состоит из двух раздельных половин, связанных между собой карданным валом. На каждой половине руля высоты установлен бустер, а на правой половине дополнительно установлен триммер.

Руль высоты имеет аэродинамическую компенсацию и весовую балансировку. Каждая половина руля высоты навешивается на стабилизатор по трем узлам.

Триммер и бустера также имеют аэродинамическую компенсацию и весовую балансировку.

Вертикальное оперение самолета состоит из киля, руля направления и демпфера рыскания.

Киль состоит из центральной силовой части, лобовика и радиопрозрачной законцоки. Продольный набор центральной силовой части киля состоит из трех лонжеронов, передней стенки и стрингеров, поперечный набор - из нервюр, в том числе силовой бортовой нервюры и замыкающей концевой нервюры по стыку с радиопрозрачной законцовкой. Киль крепится к фюзеляжу по трем силовым шпангоутам. Лобовик киля съемный и крепится на болтах к передней стенке силовой части.

В верхней части киля ниже радиопрозрачной законцовки установлен хвостовой аэронавигационный огонь. в киле установлены блоки регистрации полетных параметров системы “Тестер”. В основании киля установлены воздухозаборники системы охлаждения генераторов.

Руль направления имеет аэродинамическую и весовую компенсацию, навешивается на киль на трех узлах. На руле направления расположен триммер и кинематический сервокомпенсатор. На задней кромке руля направления установлены балансировочные пластины.

Конструктивно руль направления состоит из лобовика, передней стенки, лонжерона, нервюр, обшивки и хвостового профиля.

Демпфер рыскания - верхняя часть руля направления - имеет аэродинамическую и весовую балансировку, навешивается на киль на двух шарнирных опорах. Демпфер рыскания состоит из лобовика, передней стенки, лонжерона, нервюр, обшивки и хвостового профиля.

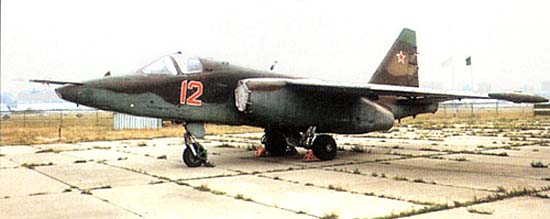

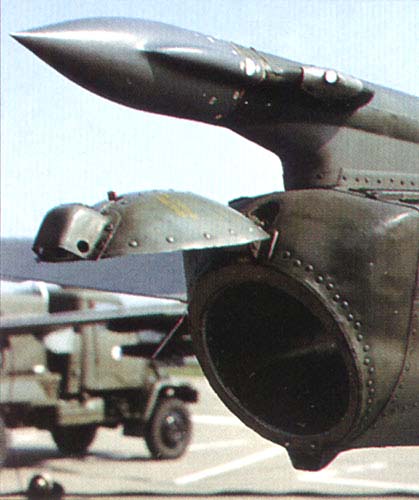

На самолете Су-25 установлены нерегулируемые боковые воздухозаборники с косыми овальными входами, представляющие собой передние части воздушных каналов двигателей.

Для уменьшения потерь полного давления на входе в компрессор двигателя при работе на месте и при малых скоростях полета, воздухозаборники имеют скругленные входные кромки.

Между бортами фюзеляжа и воздухозаборниками расположены дозвуковые клинья слива пограничного слоя, накопившегося на поверхности фюзеляжа, и имеющие ширину 60 мм. Для улучшения работы воздухозаборника на больших углах атаки, плоскость входа воздухозаборника скошена при виде сбоку на 7 градусов. Воздухозаборники имеют сборно-клепанную конструкцию. носок воздухозаборника имеет продольные диафрагмы для увеличения жесткости конструкции на входе воздушного канала. Внутренняя обшивка воздухозаборника подкреплена кольцевыми шпангоутами, воспринимающими нагрузку разрежения и давления в воздушном канале.

В верхней части каждого воздухозаборника, над воздушным каналом расположены отсеки самолетного оборудования. доступ к которым обеспечивается через съемные люки. На верхней поверхности правого воздухозаборники установлен заборник воздухо-воздушного радиатора системы кондиционирования.

Шасси самолета выполнено по трехопорной схеме с носовым колесом. Главные опоры шасси расположены под средней частью фюзеляжа и убираются в ниши фюзеляжа движением вперед-против полета и к плоскости симметрии самолета.

Передняя опора движением назад -по полету убирается в нишу, расположенную частично в подкабинном и частично в закабинном отсеках. Передняя опора шасси смещена относительно оси симметрии самолета, что обусловлено ее совместным размещением со встроенной пушечной установкой в подкабинном отсеке.

Ниши главных и передней опор закрываются створками. Створки имеют кинематические приводы закрытия на земле и в полете. На главных опорах шасси установлено по одному тормозному колесу типа КТ-136Д с широкопрофильными пневматиками 840х360 мм. На передней опоре шасси установлено нетормозное колесо типа КН-21 с пневматикам 660х200мм.

Рычажная подвеска колес основных и передней опор обеспечивает амортизацию шасси от вертикальных и боковых сил. В выпущенном положении основные опоры самолета фиксируются замками звеньев складывающихся подкосов.

Для улучшения маневренности самолета при движении по земле применена система поворота колеса передней опоры с управлением из кабины.

Управление поворотом колеса передней опоры осуществляется отклонением педалей, связанных механическим приводом с золотниковой головкой гидравлического механизма поворота колес. Амортизация шасси пневмогидравлическая. Выпуск и уборка шасси производится от гидросистемы.

Для защиты воздухозаборников от попадания в них посторонних предметов при взлете, посадке и рулении самолета по взлетно-посадочной полосе на переднюю опору шасси установлен грязезащитный щиток.

Еще одним штатным средством торможения, предназначенным для сокращения длины пробега самолета при посадке и прерванном взлете является парашютно-тормозная установка.

Контейнер ПТУ является законцовкой хвостовой балки фюзеляжа, в котором размещен вытяжной парашют с пружинным механизмом, второй вытяжной парашют. двухкупольный тормозной парашют типа ПТК-25 с куполами крестообразной формы с площадью по 25 квадратных метра каждый и соединительное звено.

Контейнер парашютно-тормозной установки крепится по периметру к силовому шпангоуту хвостовой балки и имеет внешне конусообразную формы, образованную наружной обшивкой. Внутренняя обшивка образует цилиндр, в котором установлена ПТУ. Створка ПТУ представляет собой шаровой сегмент, который перед выпуском парашютов отклоняется вверх.

В систему управления самолетом входит управление рулем направления ( ножное управление), управление элеронами и рулями высоты, управление триммерами, управление стабилизатором (ручное управление).

Для уменьшения усилий на ручке управления самолетом в поперечном канале установлен бустер. Для снятия усилий с ручки управления в системе управления рулем высоты и элеронами установлены механизмы триммерного эффекта с дистанционным электрическим управлением.

Нагрузки от элеронов на ручку управления не передаются; гидроусилители, включенные в систему управления по необратимой схеме, полностью воспринимают шарнирные моменты, возникающие от аэродинамических нагрузок на ручке управления в системе управления элеронами установлен пружинный загрузочный механизм, который изменяет усилия на ручке управления в зависимости от углов отклонения элеронов.

Триммер установлен также и на руле направления.

На самолете установлены два взаимозаменяемых бесфорсажных турбореактивных двигателя Р-95Ш, с нерегулируемым соплом с нижерасположенной коробкой приводов, с автономным электрическим запуском.

Двигатели размещены в мотоотсеках по обеим сторонам хвостовой балки самолета.

Воздух в двигатели подается по двум цилиндрическим воздушным каналам с овальными дозвуковыми нерегулируемыми воздухозаборниками.

Передний торец двигателя стыкуется с воздушным каналом через резиновый уплотнительный жгут.

Двигатель самолета имеет нерегулируемое сужающееся сопло, расположенное в хвостовой части мотогондолы так, что его срез совпадает со срезом мотогондолы. Между внешней поверхностью сопла и внутренней поверхностью мотогондолы имеется кольцевой зазор для выхода воздуха, продуваемого через мотоотсек. Вследствие отрицательного влияния струи двигателя Р-95Ш на горизонтальное оперение угол излома сопла был отклонен вниз на 2 градуса.

Двигатели крепятся к силовым шпангоутам мотогондолы в двух поясах: переднем и заднем. Передний пояс крепления состоит из трех узлов - двух боковых, регулируемых по длине тяг, и верхней цапфы-штыря. Тяги воспринимают вертикальные усилия, а штырь - тягу двигателя и боковые нагрузки. Задний пояс крепления состоит из трех узлов: двух регулируемых по длине боковых тяг, воспринимающих вертикальные усилия, и верхней горизонтальной тяги, воспринимающей боковые нагрузки.

К системам, обеспечивающим работу силовой установки самолета, относятся:

  1. топливная система;

  2. система управления двигателями;

  3. приборы контроля работы двигателей;

  4. система запуска двигателей;

  5. система охлаждения двигателей;

  6. система противопожарной защиты;

  7. система дренажа и суфлирования.

Для обеспечения нормальной работы двигателей и его систем система дренажа обеспечивает выведение остатков топлива, масла и гидросмеси за борт самолета после остановки двигателей или в случае неудавшегося запуска.

Система управления двигателями предназначена для изменения режимов работы двигателей и обеспечивается автономное управление каждым двигателем. Система состоит из пульта управления двигателями на левом борту кабины летчика и тросовой проводки с роликами, поддерживающими трос, тандерами, регулирующими натяжение тросов, и блоков редукторов перед двигателями.

В конструкцию каждого двигателя входят следующие узлы:

  1. осевой двухроторный восьмиступенчатый компрессор;

  2. прямоточная трубчато-кольцевая камера сгорания с десятью жаровыми трубами;

  3. осевая двухступенчатая реактивная газовая турбина с охлажденными сопловыми лопатками первой ступени, корпусом и диском;

  4. нерегулируемое реактивное сопло.

На двигателе устанавливаются следующие агрегаты:

  1. стартер-генератор;

  2. генератор переменного тока;

  3. гидронасос;

  4. топливный насос-регулятор.

Каждый двигатель оборудован следующими системами:

  1. топливной системой;

  2. масляной системой;

  3. системой отбора воздуха;

  4. системой запуска.

Масляная система двигателя - замкнутого типа, автономная, предназначена для поддержания нормального температурного состояния трущихся деталей, уменьшения их износа и уменьшения потерь на трение.

Система запуска обеспечивает автономный и автоматический запуск двигателей и выход их на устойчивую частоту вращения. Запуск двигателей на земле можно производить от бортового аккумулятора или от аэродромного источника питания.

Охлаждение двигателей, агрегатов и конструкции фюзеляжа от перегрева обеспечивается набегающим потоком воздуха, поступающим через воздухозаборники охлаждения за счет скоростного напора. Воздухозаборники охлаждения двигательных отсеков расположены на верхней поверхности мотогондол. Попавший в них воздух под действием скоростного напора растекается по двигательным отсекам, охлаждая двигатель, его агрегаты и конструкции. Отработанный охлаждающий воздух выходит наружу через кольцевой зазор, образованный мотогондолой и соплами двигателей.

Охлаждение электрических генераторов, установленных на двигателях, также производится набегающим потоком воздуха за счет скоростного напора. Воздухозаборники охлаждения генераторов установлены на верхней поверхности хвостовой балки фюзеляжа перед килем, в хвостовой балке патрубки делятся на левый и правый трубопроводы. Пройдя генераторы и охладив их, воздух выходит в двигательный отсек, смешиваясь с основным охлаждающим воздухом.

Система противопожарного оборудования предназначена для обнаружения, сигнализации и тушения пожара в отсеках двигателей (мотоотсеках).

На самолете установлено противопожарное оборудование с двумя системами сигнализации и двумя огнетушителями.

Противопожарное оборудование включает:

  1. средства предупреждения пожара;

  2. средства сигнализации о пожаре;

  3. средства тушения пожара.

Средствами предупреждения пожара являются конструктивные мероприятия по ограничению распространения пожара, организация охлаждения пожароопасных отсеков, которыми на самолете являются отсеки двигателей, разделенные между собой конструкцией хвостовой балки фюзеляжа.

На самолете установлено две системы сигнализации о пожаре, по одной на каждый двигательный отсек. Система сигнализации о пожаре состоит из исполнительного блока и соединенных с ним двух групп датчиков.

Средства тушения пожара включают в себя два огнетушителя и распределительные коллекторы. Огнетушители расположены в мотоотсеке двигателей, коллекторы с подходящими к ним трубопроводами от огнетушителей установлены по обводам шпангоутов.

Топливная система двигателя предназначена для питания двигателя топливом в процессе запуска и на всех режимах работы. Топливная система двигателя состоит из системы основного топлива и системы пускового топлива.

Топливо на самолете размещено в сообщающихся между собой топливных баках под избыточным давлением 0, 1 кг. на см.кв.

Топливная система самолета обеспечивает подачу топлива из баков к двигателям в заданной последовательности на всех режимах работы самолета и при любом положении его в воздухе. Топливная система включает в себе баки, в которых размещается топливо; агрегаты, устройства и топливопроводы для заправки топливом баков на земле; агрегаты, устройства и трубопроводы, обеспечивающие подачу топлива из баков к двигателям; систему питания двигателей при действии нулевых и отрицательных перегрузок; приборы и устройства для контроля работы топливной системы на земле и в воздухе; агрегаты, устройства и трубопроводы наддува и дренажа топливных баков.

Топливо размещается в двух фюзеляжных баках-отсеках - баке No.1 (переднем) и баке No.2 (заднем), в баке в центроплане, расположенным над баком No.2, в крыльевых баках ( по одному в каждой консоли). всего в самолете Су-25 5 топливных баков. Под консоли крыла самолета можно установить 4 подвесных топливных бака, по два под каждую консоль. Суммарная эксплуатационная емкость топливных баков составляет 3660 литров, в том числе емкость фюзеляжных топливных баков составляет 2386 литра, емкость бака-отсека каждой консоли составляет 637 литров. Топливо из подвесных топливных баков выдавливается в бак No.1 воздухом с избыточным давлением 0, 65 кг. на см.кв. Каждый бак имеет емкость 80 литров.

Расходным баком является бак No. 2, расположенный в центре тяжести самолета.

Фюзеляжные и крыльевые баки представляют собой герметичные баки-отсеки, являющиеся элементами конструкции фюзеляжа и крыла самолета.

На боковых поверхностях баков No.1 и No.2, отделенных от воздушного канала компоновочным зазором и на нижних поверхностях бака в центроплане и бака No.1 установлен протектор, который существенно снижает потери топлива при пробоях стенок баков и уменьшает возможность возникновения пожара. Двухслойные протектирующие элементы имеют толщину до 20 мм.

Для обеспечения взрывобезопасности топливных баков фюзеляжа, крыла, центроплана и подвесных баков их внутренние объемы заполнены пористым заполнителем - пенополиуретаном. Для обеспечения защиты от пожара смежных отсеков, расположенных рядом с первым и вторым топливными каналами и баками также заполнено пенополиуретаном.

Закладка в баки пенополиуретановых вкладышей производится через монтажные люки.

В подвесные топливные баки пенополиуретановые вкладыши закалываются при разобранном по стыковым шпангоутам баке. Крепление вкладышей в баке осуществляется путем их натяга при помощи лент, а также вследствие того, что вкладыши вырезаются по внешнему контуру баков с припуском.

Система дренажа и наддува обеспечивает в крыльевых и фюзеляжных баках избыточное давление на всех режимах полета, с этой целью все баки соединены дренажными трубопроводами, в которые подается воздух от заборника скоростного напора и системы наддува.

Заправка баков топливом осуществляется двумя способами: - открытым централизованным; - открытым через заливные горловины каждой емкости. При открытом централизованном способе заправка фюзеляжных и крыльевых баков выполняется через заправочную горловину бака No.1.

Последовательность выработки топлива из баков обусловлена требованием сохранения центровки самолета в заданных пределах на всех режимах полета. Так как бак No.2 - расходный, от вырабатывается в в последнюю очередь и поддерживается заполненным на всех режимах работы двигателя за счет перекачки топлива из баков фюзеляжа и крыла. Подача топлива к двигателям обеспечивается тремя способами:

  1. подкачивающим насосом из бака No.2 на всех режимах полета при отсутствии нулевых и отрицательных перегрузок;

  2. вытеснением из бачка-аккумулятора при действии нулевых и отрицательных перегрузок;

  3. самотеком через обратные клапаны при отказе насоса. Топливо к насосам, установленным по одному на каждом двигателе, подается из расходного бака насосом подкачки.

Емкость бачка-аккумулятора обеспечивает работу двигателей на нулевых или отрицательных перегрузках в течении 15-ти секунд. При нормальной работе топливной системы бачок-аккумулятор полностью заполнен топливом.

Топливо из крыльевых баков в расходный перекачивается струйными насосами.

Выработка топлива из подвесных топливных баков производится под действием давления наддува. Подвесные топливные баки вырабатываются в первую очередь. Конструктивно подвесной топливный бак выполнен в виде цилиндрической оболочки, подкрепленной шпангоутами, приваренными к ней электросваркой. Для улучшения транспортабельности и условий хранения подвесной бак выполнен разъемным, из трех частей: носовой, средней и хвостовой, соединенных по стыку болтами. Герметичность обеспечивается установкой по разъемам стыковых колец. На хвостовой части подвесного топливного бака установлен стабилизатор, состоящий из двух горизонтально расположенных консолей. Средняя часть подвесного топливного бака - силовая, на ней расположены узлы подвески бака к балочному держателю.; в средней части подвесного бака установлена труба, служащая для отбора топлива из бака.

Для спасения летчика на самолете Су-25 установлено катапультное кресло К-36Л, которое служит рабочим местом летчика и обеспечивает его спасение до скоростей 1000 км. в час во всем диапазоне высот полета, включая взлет и посадку, оно является облегченным вариантом кресла К-36Д, и не имеет ограничителей разброса рук, дефлектора и системы подтяга ног.

В полете летчик удерживается в кресле индивидуальной подвесной и привязной системой. а бесступенчатое регулирование сиденья по росту обеспечивает летчику удобное для работы и обзора положение в кабине.

Защита летчика от возникающих при катапультации перегрузки и воздействия скоростного напора обеспечивается высотным снаряжением, принудительной фиксацией в кресле и устойчивой стабилизацией катапультного кресла. катапультирование производится при вытягивании ручек катапультирования, после чего все системы кресла и бортовая система аварийного сброса фонаря срабатывают автоматически вплоть до ввода спасательного парашюта и отделения летчика от кресла. После отделения от кресла купол спасательного парашюта наполняется и обеспечивает спасение летчика, а поддержание жизнедеятельности летчика после приземления или приводнения обеспечивается средствами носимого аварийного запаса, отделяющегося от кресла вместе с летчиком.

Сброс откидной части фонаря возможен от ручки катапультирования на кресле к- 36Л и от ручки автономного сброса. Управление откидной частью фонаря осуществляется от двух систем - эксплуатационной и аварийной.

Система кондиционирования воздуха обеспечивает:

  1. необходимые условия для работы летчика в кабине, поддерживает избыточное давление в кабине в пределах (0,03- 0,05) кгс. на см.кв.

  2. обогрев и вентиляцию кабины;

  3. предохранение стекол фонаря от запотевания;

  4. необходимую температуру в блоках радиоэлектронного оборудования.

Для улучшения теплового режима летчика установлена система вентиляции снаряжения, обеспечивающая подачу на всех режимах полета, разбеге и рулежке, необходимого расхода кондиционированного воздуха в пространство под одеждой.

Для системы кондиционирования используется воздух, отбираемый за восьмой ступенью компрессора каждого двигателя, который затем последовательно охлаждается в двух воздуховоздушных радиаторах и в турбохолодильнике. Система кондиционирования начинает работать одновременно с запуском двигателей.

Регулирование подачи воздуха в кабину, а также включение и отключение вентиляции костюма осуществляется летчиком вручную.

Кислородное оборудование совместно со специальным снаряжением предназначено для обеспечения необходимых условий жизнедеятельности летчика и обеспечивает полеты в следующих условиях: длительно на всех высотах полета самолета и кратковременно при катапультировании.

При проведении полетов летчик должен быть одет в следующее специальное снаряжение:

  1. защитный шлем с кислородной маской;

  2. вентилируемый костюм;

  3. противоперегрузочный костюм.

Полеты над водной поверхностью выполняются в морском спасательном снаряжении.

Кислородное оборудование состоит из двух кислородных систем: основной и кресельной.

Основная кислородная система состоит из бортового комплекта кислородного прибора и кислородных баллонов. Бортовой запас кислорода основной системы заключен в четырех пятилитровых баллонах в газообразном состоянии при давлении 150 атмосфер.

Подача кислорода в маску при нормальной работе оборудования производится легочным автоматом кислородного прибора, начиная с высоты 2 км.

Кресельная кислородная система состоит из блока кислородного оборудования, объединенного разъема коммуникаций, механизмов автоматического и ручного включения системы.

Система предназначена для питания кислородом при катапультировании в кресле и последующем спуске, при отказе основной системы, для обеспечения всплытия из-под воды после катапультирования и пребывания на плаву в течении 3 минут с момента включения системы.

Гидравлическая система самолета состоит из двух независимых друг от друга гидросистем.

Каждая гидросистема состоит из блока питания, магистралей нагнетания и слива и отдельных систем, состоящих из распределительных устройств, органов и исполнительных магистралей.

Первая гидросистема обеспечивает управление колесом передней опоры шасси. уборку и выпуск тормозных щитков, уборку и выпуск предкрылков и закрылков. перестановку стабилизатора, управление элеронами, аварийный выпуск шасси, автоматическое торможение колес основных опор при уборке шасси, аварийное торможение колес основных опор шасси.

Вторая гидросистема обеспечивает уборку и выпуск шасси. основное торможение колес основных опор шасси, управление элеронами, управление колесом передней опоры шасси.

Каждая гидравлическая система имеет свой источник давления (насос), свои распределительные устройства, исполнительные органы, трубопроводы и емкости с рабочей жидкостью. Давление в гидросистемах 210 килограммов на квадратный сантиметр. Обе гидросистемы являются системами закрытого типа с поддавливанием от гидроаккумулятора.

Система электроснабжения самолета состоит из источников электроэнергии и электрической сети, в которую входят: аппаратура управления, регулирования и защиты, коммутационная аппаратура, электропроводка и электроразъемы.

Генераторы переменного и постоянного тока и преобразования в полете обеспечивают каждый свою группу потребителей. Основными источниками однофазного тока являются два комбинированных преобразователя.

Аварийным и резервным источником постоянного тока являются две аккумуляторные батареи.

Для подключения бортовой электросети самолета к наземным источникам электроэнергии на борту самолета установлены два штепсельных разъема аэродромного питания (один - постоянного тока. второй трехфазного переменного тока).

Противообледенительной системы входных кромок воздухозаборников и передних кромок несущих поверхностей нет.

На самолете стоит противообледенительная система фонаря, которая обеспечивает обогрев лобового бронеблока козырька фонаря.

На экспериментальном самолете Т8 - 1 противообледенительная система фонаря включила систему обдува лобового бронеблока горячим воздухом от системы кондиционирования.

Уже на модификации Су-25Т дополнительно установлена спиртовая система противообледенения стекла лазерной станции прицеливания “Причал” комплекса “Шквал”, включающая спиртовой бачок емкостью 6 литров и систему распыления.

Радиоэлектронное оборудование включает в себя:

  1. прицельное оборудование;

  2. пилотажно-навигационное оборудование;

  3. радиотехническое оборудование;

  4. средства обороны самолета;

  5. аппаратуру регистрации и контроля.

Прицельное оборудование самолета обеспечивает решение задач применения вооружения по наземным и воздушным целям в условиях их визуальной видимости.

В состав прицельного оборудования входят:

  1. авиационный стрелково-бомбардировочный прицел АСП-17БЦ, обеспечивающий прицеливание при стрельбе, бомбометании и пуске ракет днем и ночью по визуально видимым наземным и воздушным целям;

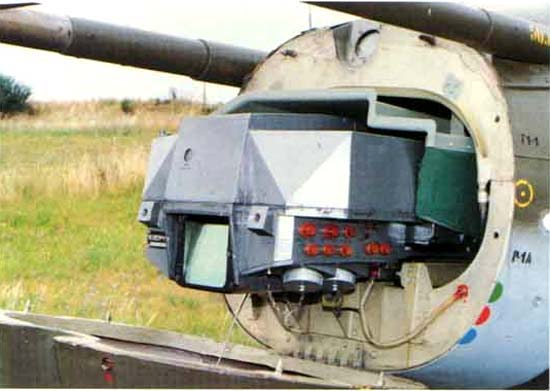

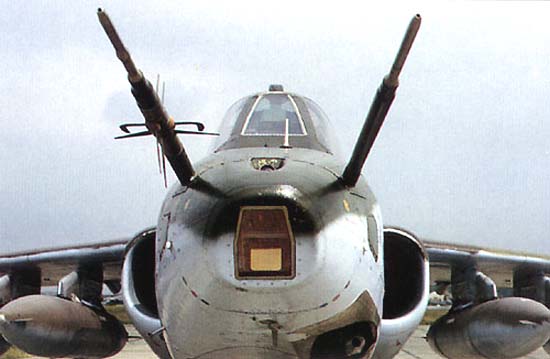

  2. лазерная станция подсвета и дальнометрирования “Клен-ПС” (9, 17), которая обеспечивает измерение наклонной дальности до цели при решении задач прицеливания и выдачи ее в прицел, а также для наведения УР с лазерной головкой наведения;

  3. блок согласующих устройств;

  4. аппаратура формирования сигналов управления, обеспечивающая формирование электрических сигналов для отклонения зеркала станции подсвета и дальнометрирования и подвижной марки прицела, пропорциональных управляющим воздействиям летчика.

Пилотажно-навигационное оборудование.

Основой пилотажно-навигационного оборудования является навигационный комплекс КН-23-1, который предназначен для определения и выдачи в прицельно-вычислительные устройства и на индикаторные приборы навигационно-пилотажных параметров, необходимых для выполнения полета и решения боевых задач.

Навигационный комплекс обеспечивает:

  1. непрерывное автоматическое счисление координат самолета по данным автономных средств;

  2. выполнение маршрутного полета, выход в район заданной цели, возврат на аэродром посадки, снижение на высоту предпосадочного маневра, повторный заход на посадку;

  3. определение и выдачу основных навигационных и пилотажных параметров.

Навигационный комплекс состоит из:

  1. инерциальной курсовертикали ИКВ-1;

  2. радиотехнической системы ближней навигации и посадки (РСБН);

  3. доплеровского измерителя путевой скорости и угла скоса. Кроме навигационного комплекса в состав пилотажно-навигационного оборудования самолета входят:

  4. автоматический радиокомпас, обеспечивающий вождение самолета по приводным и широковещательным радиостанциям, а также заход на посадку в условиях отсутствия наземной системы РСБН или при отказе бортовой системы;

  5. система воздушных сигналов, обеспечивающая выдачу потребителям и на индикаторы истинной воздушной скорости, абсолютной и относительной барометрической высоты и числа М полета;

  6. радиовысотомер малых высот;

  7. маркерное радиоприемное устройство. обеспечивающее определение момента пролета самолета над маркерным радиомаяком;

  8. датчики углов и скольжения ДУА-3;

  9. приемники воздушного давления: основной - ВД-18Г-3М и резервный - ПВД - 7;

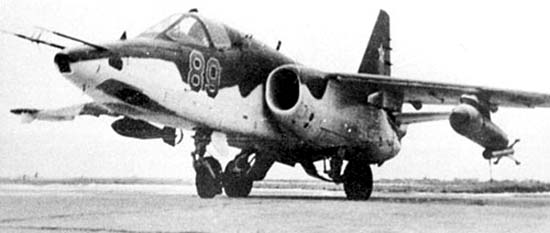

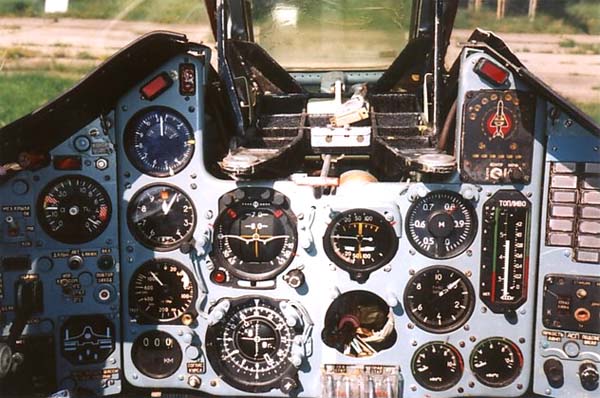

  10. автономные пилотажно-навигационные приборы в кабине летчика.

Радиотехническое оборудование.

Радиотехническое оборудование самолета обеспечивает радиосвязь с наземными объектами и с самолетами во всем диапазоне высот и радиусов самолета.

В состав радиотехнического оборудования входят:

- связная радиостанция Р-862, предназначенная для телефонной радиосвязи в метровом и дециметровом диапазонах волн между самолетами и наземными объектами;

  1. радиостанция связи с сухопутными войсками Р-828, которая обеспечивает радиотелефонную связь с пунктами управления и отдельными подвижными объектами войск. Р-828 - малогабаритная многоканальная ультракоротковолновая радиостанция, позволяющая осуществлять безпоисковую и безподстроечную радиосвязь в пределах прямой видимости;

  2. самолетный радиолокационный ответчик системы госопознования;

  3. самолетный ответчик СО-69, предназначенный для решения задач управления воздушным движением на трассах и в зонах аэродромов и работающий с радиолокаторами систем посадки, обнаружения и наведения;

  4. антенно-фидерная система; - самолетное переговорное устройство СПУ-.

  5. Средства обороны самолета.

  6. Средства обороны самолета включают в себя:

  7. аппаратуру обнаружения работающих РЛС;

  8. станцию активных радиотехнических помех;

  9. автомат постановки пассивных инфракрасных помех и дипольных отражателей.

Средства обороны самолета обеспечивают предупреждение летчика об облучении самолета наземными РЛС зенитно-ракетных комплексов и истребителей противника. пеленгование РЛС в различных режимах излучения, прогнозирование пусков ракет класса “воздух-воздух” и”воздух-поверхность”, создание активных помех РЛС управления оружием, создание инфракрасных помех ракетам с тепловыми головками самонаведения.

Аппаратура регистрации и контроля.

Аппаратура регистрации и контроля, установленная на самолете, включает в себя:

  1. систему записи режимов полета и параметров бортовых систем “Тестер-УЗ”;

  2. фотоконтрольный прибор СШ-45;

  3. авиационный киносъемочный аппарат АКС-5;

  4. самолетный магнитофон МС-61М.

Бортовая система “Тестер-УЗ” предназначена для регистрации параметров полета и сохранения записанной информации полета и сохранения записанной информации в случае летного пришествия. Послеполетная дешифровка записанной информации позволяет оценить работу систем, траекторию и положение самолета в пространстве. действия экипажа в полете.

Основу системы регистрации параметров составляет магнитный регистратор, производящий измерения.

Для сохранения записанной информации в случае летного происшествия, летно-протяжный механизм с магнитным накопителем информации размещен в специальном контейнере.

Фотоконтрольный прибор СШ-45 предназначен для проверки правильности прицеливания при работе с прицелом как при боевом применении вооружения, так и в учебных целях. Прибор установлен непосредственно на прицеле, что позволяет производить одновременно съемку цели и сетки прицела.

Авиационный киносъемочный аппарат АКС-5 установлен в носовой части фюзеляжа и предназначен для контроля результатов стрельбы из пушек и при пуске ракет.

Магнитофон МС-61М предназначен для документирования переговоров экипажа с другими абонентами, а также записи позывных радиомаяков и специальных сигналов.

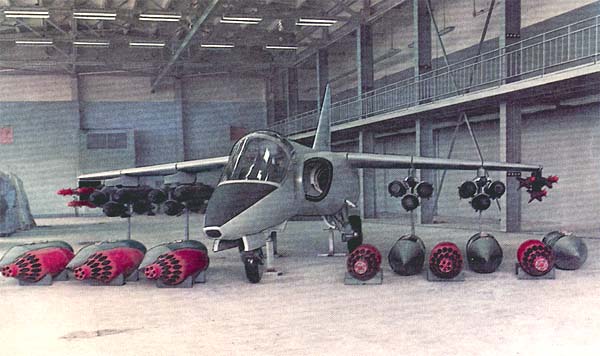

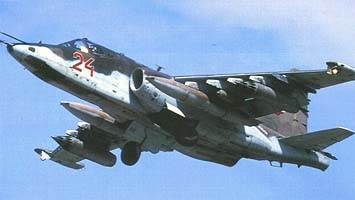

Вследствие возложенных на штурмовик обязанностей он несет на себе мощное наступательное вооружение. В процессе разработки машины, а также в ходе ее дальнейшей модернизации по желанию заказчика на самолет устанавливались все более новые системы вооружения, позволяющие расширять возможности применения Су-25.В варианте аван-проекта ЛСШ самолет имел 6 подкрыльевых точек подвески на которых подвешивались бомбы, неуправляемые ракеты, подвесные пушечные установки и топленные баки, а также один подфюзеляжный узел подвески, на котором размещались или подвесная пушка, или дополнительный топливный бак общей массой 2500 кг. В варианте проекта ЛВСШ самолет уже имел практически схожие с серийными машинами характеристики-10 узлов подвески, мощное вооружение общей массой 300 кг.

Вооружения серийного армейского самолета-штурмовика состоит из средств поражения наземных и воздушных целей и системы управления оружием (СУО), обеспечивающей надежное поражение различными способами в условиях их визуальной видимости.

Самолет имеет 10 узлов, подвески расположенных под крылом, на восьми из них, рассчитанных на погрузку 500 кг, он несет различное вооружение следующих типов:

  1. бомбардированное;

  2. управляемое ракетное;

  3. неуправляемое ракетное;

  4. пушечное (артиллерийское), а на двух остальных - управляемые ракеты (УР) “воздух-воздух” для ближнего боя. Бомбардировочное вооружение размещается на балочных держателях БДЗ-25 или многозамковых балочных держателях МБД-2-67У.





 Модификации :

 Су-25

  первая серийная модификация штурмовика.

 Су-25УБ

  двухместные учебно-боевые самолеты
 Су-25УТ, Су-28  двухместная учебная версия
 Су-25УБК  экспортный вариант самолета Су-25УБ
 Су-25УТГ
 двухместный самолет для отработки техники посадки с использованием наземных и палубных аэрофинишеров

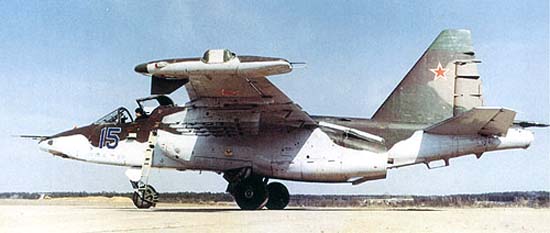

 Су-25БМ  самолет-буксировщик мишеней
 Су-25К  экспортный вариант Су-25.
 Су-25Т
 противотанковый штурмовик с новым радиоэлектронным оборудованием и вооружением
 Су-25ТК  экспортный вариант Су-25Т
 Су-25ТМ, Су-39  всепогодный противотанковый штурмовик



 ЛТХ:
Модификация   Су-25
Размах крыла, м   14.36
Длина самолета, м   15.36
Высота самолета, м   4.80
Площадь крыла, м2   33.70
Масса, кг
  пустого самолета   9500
  нормальная взлетная   14600
  максимальная взлетная   17600
Топливо
  внутренние топливо, кг   5000
  ПТБ   2
Тип двигателя   2 ТРД Р-195 (на первых - Р95Ш)
Тяга, кН   2 х 44.13 (40.20)
Максимальная скорость, км/ч
  у земли   975
  на высоте   М=0.82
Практическая дальность, км   1850
Боевой радиус действия, км
  на высоте   1250
  у земли   750
Практический потолок, м   7000-10000
Макс. высота боевого применения   5000
Макс. эксплуатационная перегрузка   6.5
Экипаж, чел   1

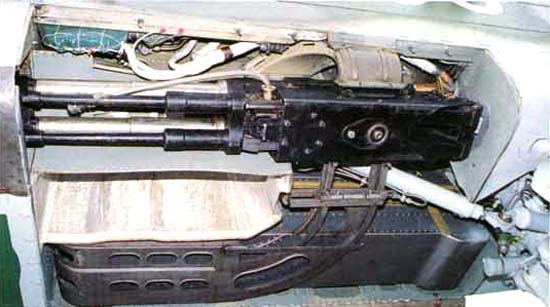

Вооружение:  одна 30-мм двуствольная пушка ГШ-30-2 в нижней носовой части с 250 патронами.
 Боевая нагрузка - 4340 кг на 8(10) узлах подвески, нормальная нагрузка - 1340 кг
 Бомбовая нагрузка : До 8 бомб с лазерным наведением,
 8-10 500-,250-кг бомбы, 32 100-кг бомбы,
 бронебойные бомбы, напалмовые баки
 НУР: 8-10 ПУ УБ-32-57 (320(252) х 57-мм)
 или 8-10 240-мм, блоки НАР типа С-5 (57 мм), С-8 (80 мм), С-24 (240 мм) и С-25 (340 мм).
 УР: воздух-воздух Р-3(АА-2) или Р-60(АА-8)
 воздух-поверхность Х-25МЛ, Х-29Л и С-25Л
 Контейнеры СППУ-22 с двухствольной 23-мм пушкой ГШ-23Л с 260 патронами.


 Доп. информация :


  Чертеж "Cухой Су-25 (1)"
  Чертеж "Сухой Су-25 (2)"
  Чертеж "Сухой Су-25 (3)"
  Чертеж "Сухой Су-25 (4)"
  Статья "Су-25 в Афганистане"
  Статья "Су-25 в Анголе"
   Статья "Су-25 в мире"
   Фотографии:

 Макет ЛСШ
 ЛСВШ (Т8)
 Т8-1
 Т8-2Д
 Т8-9
 Т8-10
 Т8-12
 Т8-15

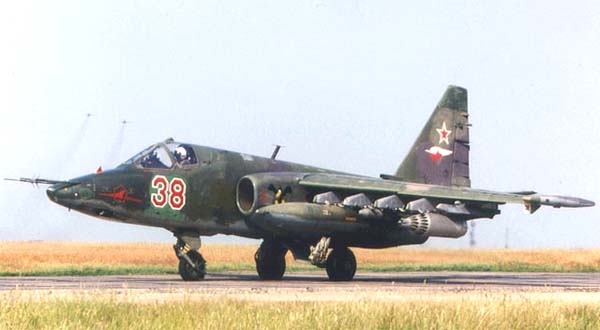

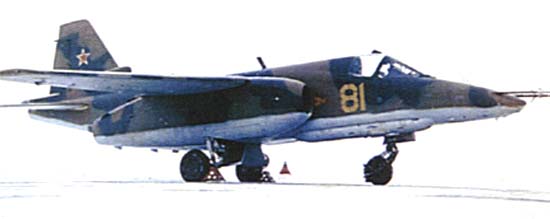

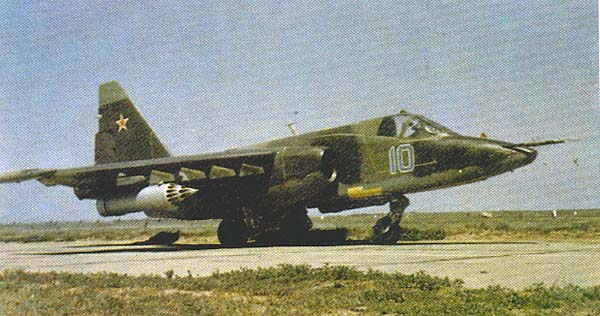

 Серийный Су-25
 Су-25
 Су-25К
 Лазерный дальномер Клен-ПС
 Лазерный дальномер Клен-ПС
 30-мм пушка ГШ-2-30
 Антена РСБН
 Кабина пилота Су-25

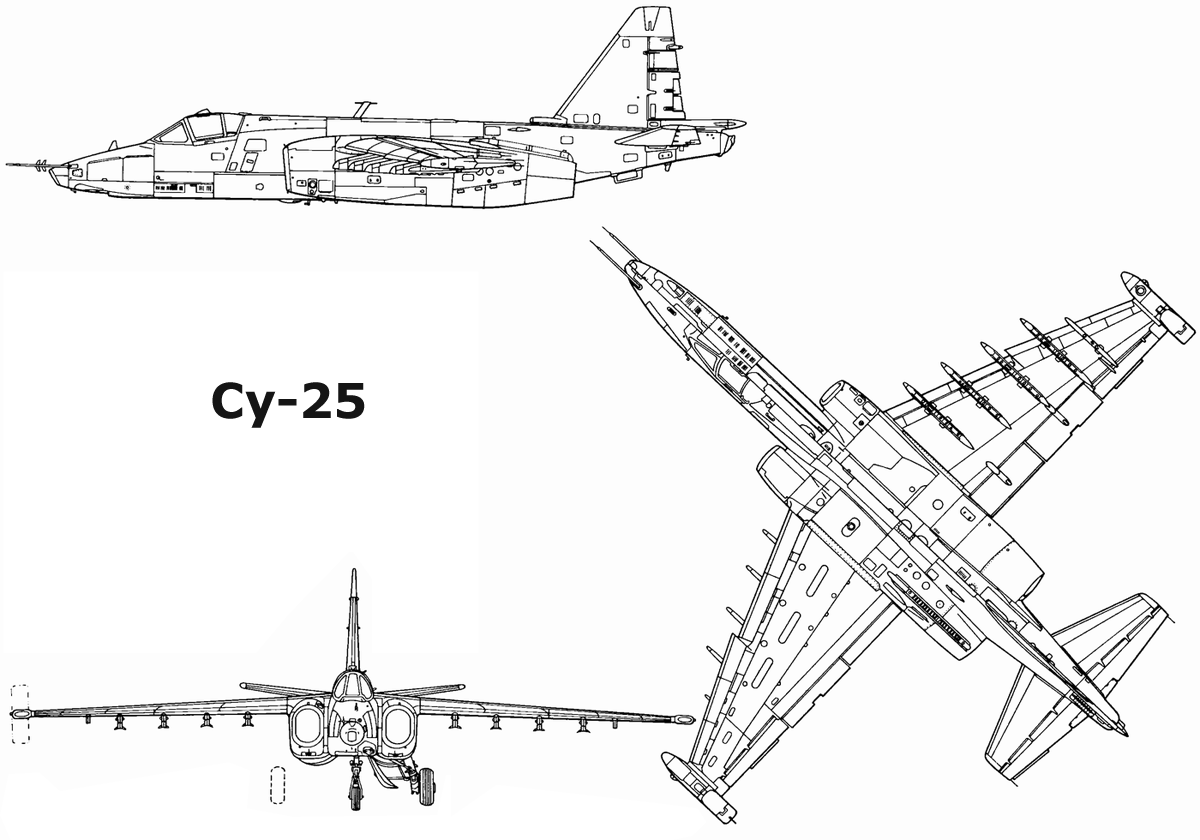

  Схемы:

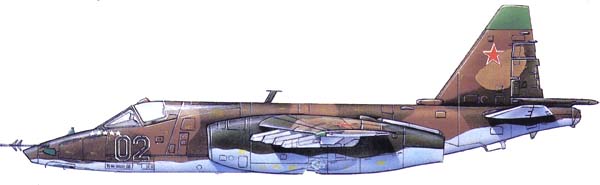

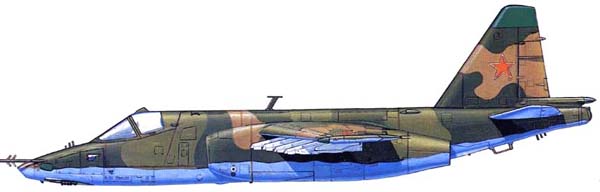

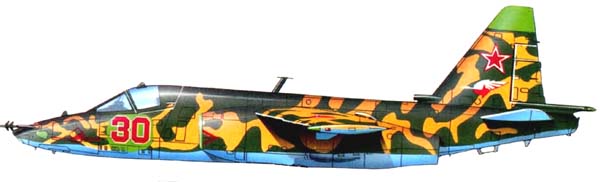

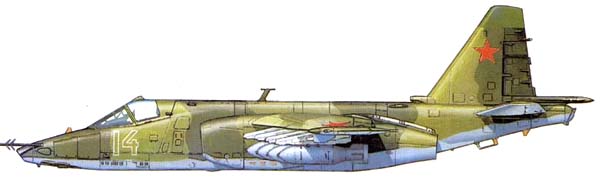

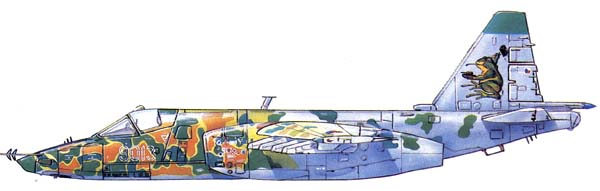

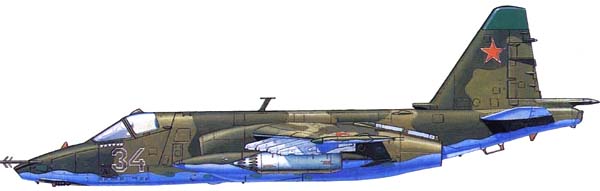

  Варианты окраски:

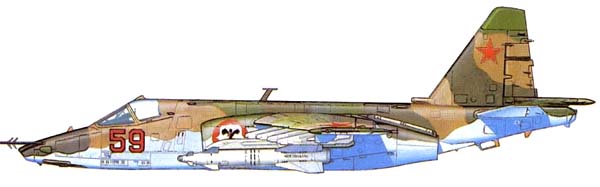

 Т8-1/Д проходивший испытания в операции "Ромб"
 Су-25 штурмовой авиаполк, Афганистан

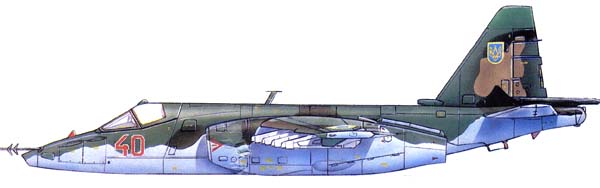

 Су-25 452 ОШАП ВВС Украины
 Су-25 Чирчикского авиаполка
 Су-25 Калиновской эскадрильи
 Су-25 378 ОШАП, Баграм
 Су-25

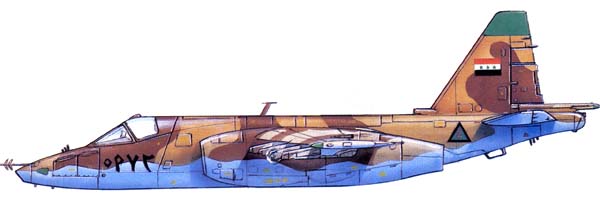

 Су-25К ВВС Ирака
 СУ-25К 30 штурмовой аэ ВВС Чехословакии
 СУ-25К ВВС Чехословакии







Список источников:
Ильдар Бедретдинов. Штурмовик ОКБ П.О.Сухого Су-25
Авиация и Время. Петр Бутовски, Александр Ларионов. Гроза над полем боя
 Крылья Родины. А.Яворский "Грачи" над полем боя
 Авиация и космонавтика. В.Безбородов. Грач - машина надежная
 Вестник авиации и космонавтики. Штурмовик Су-25
 Крылья Родины. Михаил Левин. Для черновой работы
 Роман Астахов. Русская Сила. Штурмовик Су-25
 4+ Publication. Su-25 all variants
Squadron/Signal. Aircraft Number 129. Su-25 Frogfoot In Action
Monografie Lotnicze. Piotr Butowski. Su-25/Su-34


Уголок неба. 2004





  Реклама:
