   P-40 Tomahawk

Разработчик: Curtiss
Страна: США
Первый полет: 1938
Тип: Истребитель
  ЛТХ     Доп. информация



Благодаря опыту, полученному в ходе доводки ХР-37 и YP-37 фирма Curtiss смогла быстро приступить к проектированию следующего истребителя. Однако на этот раз не ставилась цель усовершенствовать конструкцию. Требования к новому самолету были более скромными, чем к ХР-37. Прежде всего, от нового самолета требовалась максимальная унификация с Р-36. Ни о какой кабине в районе хвоста и речи быть не могло. На самолет планировалось поставить двигатель Allison V-1710, однако серьезные изменения затронули наддув. Техническое решение, примененное на ХР-37, оказалось не слишком удачно, точнее не до конца проработано. Как уже говорилось, обычно наддув был выключен, что не давало полностью раскрыть потенциал мотора. Несомненно, это была ахиллесова пята конструкции Берлина. От доработки наддува зависела судьба всего самолета. Несмотря на все попытки довести наддув, он оставался ненадежным, его нельзя было применять в боевой обстановке.

Существовала одна альтернатива, уже опробованная на машинах со звездообразным двигателем. Речь идет о простом одноступенчатом наддуве, приводящимся в действие не выхлопными газами, а отбирающий мощность на вале двигателя. Разумеется, такой наддув был менее эффективен, но гораздо более надежен. Идею поставить на самолет механический наддув Донован Берлин высказал еще летом 1937 года и вскоре воплотил идею в конкретный проект. Поскольку USAAC был заинтересован в самолете ХР-37, была принята программа по его дальнейшему совершенствованию. Берлин получил разрешение продолжить работу, получив в распоряжение один Р-36А. В результате, ему пришлось сохранить существующий фюзеляж. При этом удалось значительно сэкономить на материалах. Механический наддув был компактнее, поэтому появилась возможность более рационально спланировать внутреннее устройство машины.

К тому времени уже были известны благоприятные результаты первых полетов на ХР-37. Одновременно сообщалось о ненадежной работе наддува, которые могли привести к задержке в программе работ над истребителем. В результате Берлин попал в яблочко. Военные заинтересовались его проектом.

Работы шли быстро и 3 марта 1938 года в Райт-Филд прибыли первые расчетные данные. Согласно расчетам новый истребитель не только не уступал ХР-37, но и превосходил его. На высоте 4500 м новый истребитель развивал скорость 563 км/ч. Эти цифры произвели на заказчика впечатление.

30 июля 1938 года Curtiss заключил контракт No. 10136, в соответствии с которым фюзеляж Р-36А следовало переделать в соответствии с предложениями Берлина. Самолету присвоили внутреннее обозначение Model 75P, официальное обозначение самолета стало ХР-40. На самолете стоял двигатель Allison V-1710-19 стартовой мощностью 1040 л.с./777 кВт при 3000 об./мин и 1090 л.с./815 кВт при 2950 об./мин на высоте 3000 м. Прототип следовало подготовить к февралю 1939 года.

ХР-40 представлял собой цельнометаллический одноместный низкоплан. В передней части фюзеляжа находился двигатель в сборе. В центральной части находилась кабина пилота, накрытая двухсоставным фонарем, состоявшим из лобового стекла и сдвигаемой назад обтекателя. Для этого сзади имелись направляющие. Остальной объем фюзеляжа занимал топливный бак и различное оборудование.

Крыло имело трапециевидную форму с прямой передней кромкой. Угол стреловидности 0 гр. На задней кромке крыла находились элерон и закрылок. Классическое хвостовое оперение состояло из киля с рулем направления и горизонтального стабилизатора с рулем высоты.

Главное шасси убиралось в крыло, при этом стойка поворачивалась на 90 гр и уходила назад. Такое шасси было характерно для всех истребителей Curtiss, начиная с Р-36.

Вооружение прототипа состояло из двух пулеметов Browning M-2, расположенных над двигателем. Как и у YP-37, левый пулемет имел калибр 7,62 мм, а правый - 12,7 мм. Первоначально прототип летал без вооружения, но маска пулеметов и обтекатели стволов находились на месте. Под крыльями ХР-40 находились замки для подвески шести 9-кг бомб.

ХР-40 получил планер Р-36 от шпангоута перед кабиной и до кончика хвоста практически без изменений. Без изменений остались крылья, хвостовое оперение и шасси. Но новый двигатель потребовал радикально переработать внутреннюю конструкцию самолета. На самолет установили дополнительный маслобак и расширительный бак системы охлаждения, а также радиатор. В результате за кабиной пилота появилась довольно вместительная коробка, в которой и находился радиатор. Это портило аэродинамику самолета. Воздухозаборник карбюратора расположили над двигателем рядом с отверстиями для дул. Еще один небольшой воздухозаборник маслорадиатора находился под капотом.

Новый капот двигателя имел плавные контуры, что было особенно важно, учитывая большой диаметр фюзеляжа, доставшийся в наследство от звездообразного двигателя. Чтобы не пропадало место вокруг более узкого рядного двигателя, его заняли воздуховодами.

Серьезную проблему представляла и балансировка самолета. Длинный двигатель сместил центр тяжести вперед. Чтобы как-то скомпенсировать массу двигателя, назад перенесли радиатор, о чем уже говорилось выше. Для двигателя Allison V-1710 требовался винт большего чем прежде диаметра. Чтобы сохранить клиренс винта пришлось удлинить стойки шасси.

Подобные задачи конструкторам приходилось решать каждый день, но работы над самолетом быстро шли вперед. И все усилия окупились. Выяснилось, что строительство планера прототипа обошлось фирме всего в 36266 долларов, а общие расходы на прототип составили 51500 долларов, то есть в половину меньше, чем стоил ХР-37. Кроме того, была надежда на то, что в случае принятия Р-40 на вооружение не придется сильно перестраивать сборочные линии, а также на возможность использовать имевшиеся планеры Р-36.

Сборка прототипа ХР-40 шла быстро, и в октябре 1938 года самолет был готов к полетам. 14 октября 1938 года за штурвал самолета сел Эдуард Эллиот. Механики в последний раз проверили машину, пилот пристегнулся и вырулил на взлетную полосу. ХР-40 разогнался и оторвался от земли. Новый истребитель в первый раз поднялся в воздух.

Хотя полет прошел без происшествий, оказалось, что самолет не показывает расчетных характеристик. Максимальная скорость составила всего 481 км/ч, что даже было меньше заветного барьера 300 миль/ч.

Наблюдавшие за полетом представители потенциальных заказчиков разъехались писать отчеты, а конструкторы занялись доводкой машины. Конструкция планера подверглась тщательному анализу. После серии опытов в аэродинамической трубе оказалось, что причина низкой скорости в плохой аэродинамике планера. Чтобы убрать завихрения радиатор перенесли под двигатель, увеличив имевшийся там воздухозаборник. Поверхность машины дополнительно вылизали, убрав все, что могло вызвать возмущение воздушных потоков. Действительно, аэродинамика самолета заметно улучшилась, но совершенно нарушилась балансировка. К счастью удалось так перераспределить массы внутри самолета, что центр тяжести удалось вернуть на прежнее место. Попутно на самолет установили штатное вооружение.

Все перечисленные работы проводились в стремительном темпе, поскольку приближался срок пятого конкурса на истребитель для USAAC, назначенный на 25 января 1939 года. Улучшенный ХР-40 имел все шансы на победу, поскольку после всех переделок самолет развил скорость 550 км/ч.

К январю 1939 года к конкурсу были готовы ХР-40, а также Hawk 75R и Seversky AP-4. Предполагалось представить на конкурс и ХР-37, однако шансов у этой машины не было никаких. Прототип ХР-37 оставался в Баффало, где его пытались довести до ума. Несомненным лидером конкурса был ХР-40.

Однако до победы было еще далеко. Циркуляр С3 38-390, разосланный в авиастроительные фирмы еще в 1938 году, предлагал представить к октябрю 1938 года проект высотного истребителя. В указанные сроки никому уложиться не удалось, поэтому было решено сперва дождаться результатов январского конкурса, а высотный истребитель выбрать весной 1939 года.

К отбору высотного истребителя комиссия приступила в марте. Вообще, выбор был невелик. Seversky представил самолет АР-9, оснащенный звездообразным двигателем Pratt & Whitney R-1830S3C-G с механическим наддувом, a Curtiss выступил с... ХР-40, победившим в январском конкурсе. Учитывая тот факт, что в USAAC явное предпочтение отдавали рядным двигателям, результат конкурса был вполне предсказуем. Правда Seversky представил еще два проекта: АР-4 и ХР-41, но они шли вне конкурса. В принципе, АР-9 представлял собой наскоро слепленный проект, на который даже создатели не возлагали особых надежд. АР-4 с турбонаддувом разбился 22 марта 1939 года, а ХР-41 с механическим наддувом, представлявший собой модификацию Р-35, еще не был готов.

Почти сразу после оглашения результатов конкурса фирма Curtiss Wright заключила контракт суммой на 12,9 млн долларов на постройку 524 самолетов Р-40. Контракт No. 12414 подписали 26 апреля 1939 года. Тем самым фирма Curtiss не только закрепилась на американском рынке, но и получила рекордный по сумме контракт. До этого времени ни один тип самолета не производился столь многочисленной серией.

Следует кратко рассказать о дальнейшей судьбе неудачных конкурентов ХР-40. Северский продолжал совершенствовать свой АР-4, пытаясь превзойти ХР-40. Установленный на самолете механический наддув не справлялся с нагрузкой на высотах более 7500 м. Если для обычного истребителя это был терпимый недостаток, то для высотной машины все было наоборот. Поэтому военные не успокоились на создании Р-40, продолжая финансировать альтернативные проекты ХР-38 и ХР-39, а также АР-4. На АР-4 установили турбонаддув, который позволил двигателю развить максимальную мощность на высоте 7200 м и сравняться по скорости с европейским конкурентом "Spitfire" Mk II. На еще больших высотах АР-4 вообще не имел конкурентов. В результате Северский получил контракт на четырнадцать самолетов АР-4, которым присвоили обозначение Р-43. Хотя сам Р-43 на вооружение не приняли, возникший на его базе Р-47 " Thunderbolt" сыграл в войне заметную роль. Удачной машиной оказался и Lockheed Р-38 "Lightning", хотя самолеты первой серии пользовались скандальной славой из-за недоработанного турбонаддува. Истребитель Bell P-39 "Airacobra" оказался истребителем средних высот и в больших количествах поставлялся Советскому Союзу в рамках ленд-лиза. Все перечисленные машины кроме Р-43, оснащались рядными двигателями Allison V-1710.

Несмотря на подписанный контракт, Curtiss продолжал совершенствовать ХР-40. Тем более, аппетиты военных возросли. Еще недавно считалось достаточным, если самолет развивает скорость более 300 миль/ч (483 км/ч). Но теперь требования ужесточили, и заветным пределом стала скорость 360 миль/ч (580 км/ч). Тем временем, ХР-40 в лучшем случае развивал 547 км/ч.

Еще в октябре 1938 года прототип подвергся косметической отделке. Изменилась конструкция выхлопных патрубков, полностью переработали систему забора воздуха к карбюратору, находившемуся на задней стенке двигателя. С верхней стороны капота убрали воздухозаборник. В качестве воздухозаборника решили использовать отверстия для пулеметов. В результате удалось не только уменьшить лобовое сопротивление, обеспечить забор воздуха для карбюратора, но и улучшить охлаждение пулеметов. Маслорадиатор сдвинули немного кпереди, в результате незначительно изменилась форма "бороды". Хотя все перечисленные меры и улучшили аэродинамику истребителя, его скорость все еще оставалась меньше 360 миль/ч.

Дальнейшее совершенствование самолета было решено провести в лаборатории N АСА в Лэнгли-Филд, Виргиния, оборудованной аэродинамической трубой. Самолет был обдут в разных режимах. Выяснилось, что самолет вполне может развить нужные 360 миль/ч, но для этого требуется более мощный двигатель. ХР-40 вернулся в Баффало, где на него поставили мотор Allison V-1710-33 (С-15), развивавший 1040 Л.С./777 кВт при 2800 об./мин. Новый двигатель требовал несколько большего по габаритам радиатора. Кроме того, в конструкцию самолета внесли еще ряд изменений. В результате всей этой работы в декабре 1939 года самолет развил скорость 589 км/ч на высоте 4570 м. Самолет признали годным к серийному производству.

В ходе подготовки к серийному выпуску самолету Р-40 присвоили внутрифирменное обозначение Model 81. Это объяснялось тем, что в самолете уже довольно мало оставалось от прежнего Hawk 75. Хотя ХР-40 уже был аэродинамически вылизан, но перед началом серийного производства конструкторам удалось в еще большей степени облагородить формы машины. В частности, для крепления обшивки было решено использовать заклепки с потайной головкой. С другой стороны, посчитали, что совмещать воздухозаборник карбюратора с отверстиями для пулеметов, было не лучшим техническим решением. Сечение отверстий было не очень велико и увеличить его не представлялось возможным. Дополнительно, требовались довольно сложные воздуховоды. Поэтому на серийных самолетах решили отказаться от столь необычного способа подачи воздуха к карбюратору. Вместо этого, на капоте появился отдельный воздухозаборник, расположенный между пулеметными стволами. Под двигателем находилась "борода" с комбинированным масляным и водяным радиатором.

Американские предвоенные истребители уступали европейским не только в скорости. Другой слабостью заокеанских машин было слабое вооружение. Как уже говорилось, вооружение ХР-40 состояло всего из двух пулеметов: 7,62 и 12,7-мм. Против японских самолетов это вооружение, может быть, и было достаточно, но уже опыт войны в Испании показал, что два пулемета, из которых один был винтовочного калибра, явно не хватало. Такой уровень огневой мощи соответствовал скорее концу 20-х лет, но за прошедшее десятилетие авиация сделала стремительный рывок вперед. Самолеты не только получили более мощный двигатель, но и стали более прочными, а также получили бронезащиту. К подобным выводам пришли и конструкторы Р-40. Поэтому вооружение самолета усилили. 7,62-мм пулемет под капотом заменили на пулемет калибра 12,7 мм. Кроме того, в крыльях, за пределом плоскости винта, установили по одному пулемету калибра 7,62 мм. Таким образом, огневая мощь самолета возросла более чем вдвое. Теперь вооружение машины уже могло считаться адекватным. Берлин предложил все вооружение самолета перенести в крылья. Действительно, на первый взгляд пулеметы в крыльях не увеличивали силуэт самолета, не требовали синхронизации и не усложняли процесс сборки. Однако имелось одно "но". Пулеметы в крыльях следовало установить под небольшим углом, так, чтобы трассы пересекались в одной точке перед самолетом. При этом прицельная точность стрельбы обеспечивалась только в точке пересечения трасс. Ближе и дальше происходило рассеивание пуль и снижение эффективности огня. Поэтому предложение Берлина забраковали. Берлин, человек самоуверенный и самовлюбленный, был просто взбешен тем, что с его мнением не посчитались. Дополнительный стресс конструктору причиняли споры о наддуве. В конструкторском коллективе возникло напряжение, которое неизбежно должно было привести к разрыву отношений.

На первые серийные Р-40 ставили моторы Allison V-1710-33. Первая серийная машина покинула сборочный цех в марте 1940 года. Самолет прошел тщательную наземную проверку. 4 апреля 1940 года заводской испытатель фирмы Curtiss Ллойд Чайлд поднял машину в воздух.

Три первых самолета использовали для экспериментов. Первый самолет остался на фирме, где на ней отрабатывались различные модификации. Два других самолета передали в USAAC с целью испытать машины в оперативных условиях. Выяснилось, что рост массы серийного самолета по сравнению с прототипом с 2849 до 3078 кг практически не сказался на его характеристиках. На высоте 4570 м самолет развивал максимальную скорость 575 км/ч, потолок составлял 9980 м. Высоту 4570 м самолет набирал за 5,3 мин. Дальность полета достигала 1529 км. Это было более чем в два раза больше, чем у Bf 109 или "Spitfire". Но в остальном Р-40 смотрелся невыразительно на фоне европейских машин.

Он уступал им в скорости, а простой механический наддув справлялся со своей работой лишь до высоты 5000 м. С другой стороны, Р-40 обладал колоссальным запасом прочности, что позволило его использовать в качестве бомбардировщика и штурмовика. Самолет отличался и хорошей живучестью, продолжая полет с такими повреждениями, какие для других самолетов были смертельны.

Из заказанных 524 машин построили 200 (серийные номера 39-156...39-289 и 40-292...40-357, армейские номера 13033... 13232). Первые самолеты попали в 8 Pursuit Group, а все 200 машин передали заказчику к 15 сентября 1940 года. Эти самолеты находились в составе 20 Pursuit Group на базе Марш-Филд и 31 Pursuit Group в Селфридж-Филд. Шестнадцать истребителей по ленд-лизу передали Советскому Союзу. Служба американских Р-40 продолжалась до 22 сентября 1942 года.

Существовала и модификация Р-40 - Р-40А, хотя в действительности был выпущен всего один такой самолет (40-326). В марте 1942 года на базе Боллин-Филд его переделали в серийную машину. Р-40А был разведывательным самолетом, оснащенным фотоаппаратурой.

Вероятно, самолет позднее передали англичанам. В Англии машине присвоили стандартное обозначение Р-40 "Tomahawk" Mk. I.

В ходе службы Р-40 подвергались ряду переделок. Самолет получил бронированное лобовое стекло и герметизирующиеся топливные баки. Снятые с вооружения линейных частей машины использовали в учебных частях в качестве буксиров воздушных целей. При этом истребителям присваивалось обозначение RP-40.







 ЛТХ:
Модификация   P-40
Размах крыла, м   11.35
Длина, м   9.67
Высота, м   3.22
Площадь крыла, м2   21.92
Масса, кг
  пустого самолета   2439
  нормальная взлетная   2849
  максимальная взлетная   3272
Тип двигателя   1 ПД Allison V-1710-33
Мощность, л.с.   1 х 1040
Максимальная скорость , км/ч   575
Крейсерская скорость , км/ч   446
Практическая дальность, км
  без ПТБ   1529
  с ПТБ   2253
Скороподъемность, м/мин   862
Практический потолок, м   9450
Экипаж, чел   1
Вооружение:   два 12.7-мм пулемета Colt-Browning M-2
  два 7.62-мм пулемета


 Доп. информация :


 Чертеж "Curtiss XP-40 Tomahawk"
 Чертеж "Curtiss P-40"
 РЛЭ "Curtiss Tomahawk Mk.I (P-40)"
 Статья "P-40 на Советско-германском фронте"
 Статья "Томагауки в СССР"
 Статья "P-40 над Аляской"
 Статья "P-40 в войне с Японией"

  Фотографии:

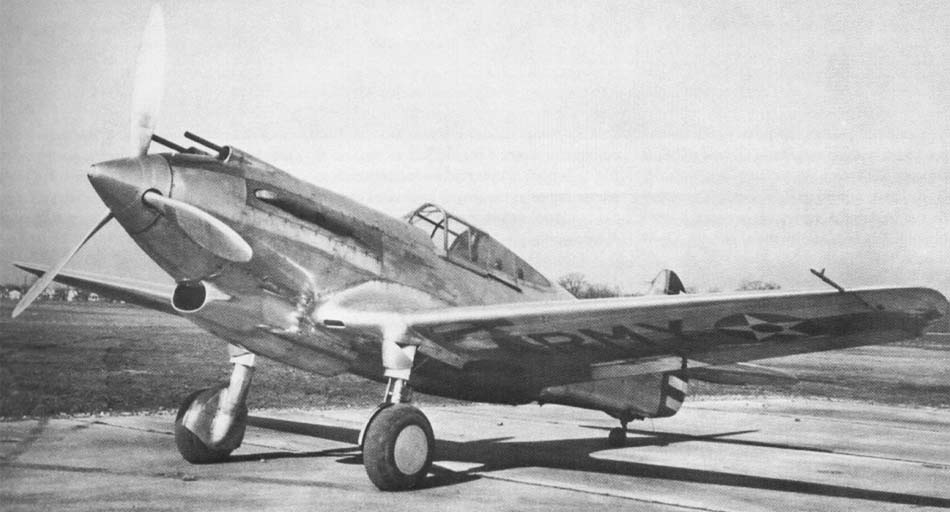

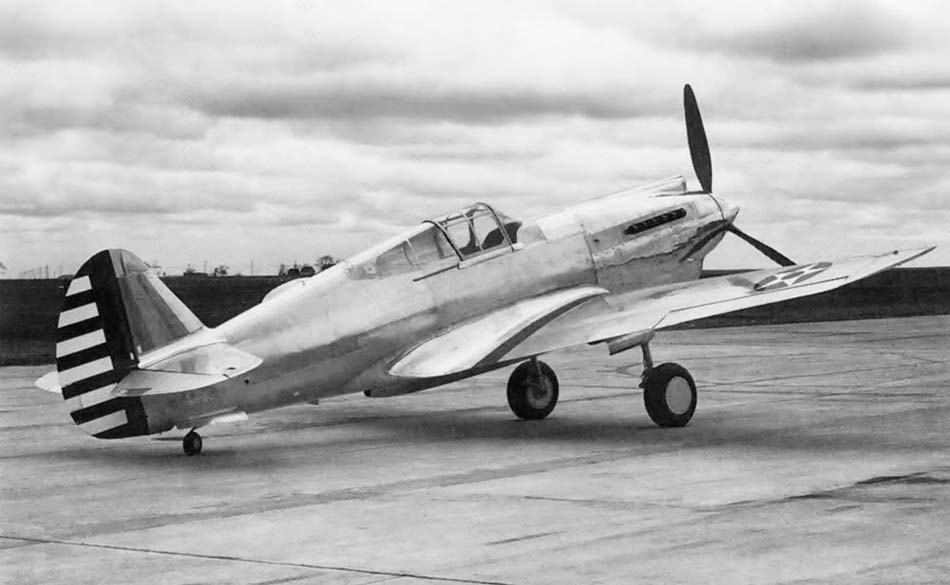

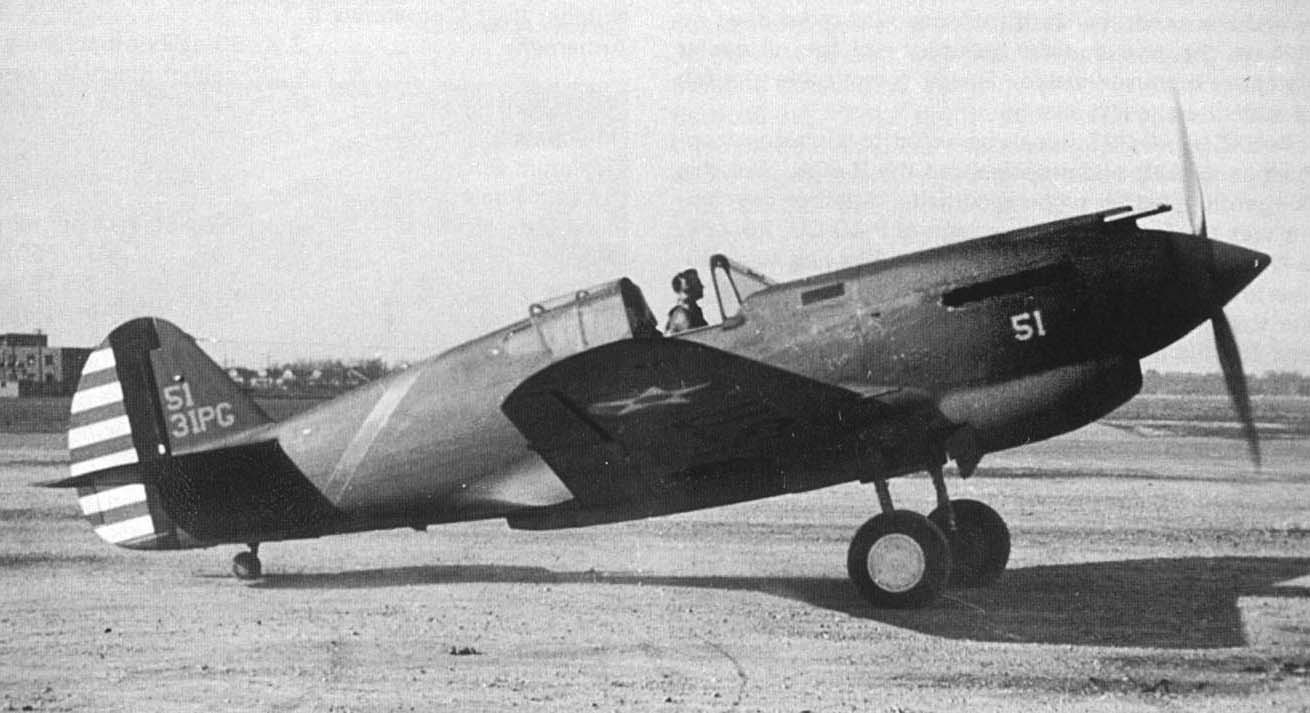

 Второй прототип XP-40

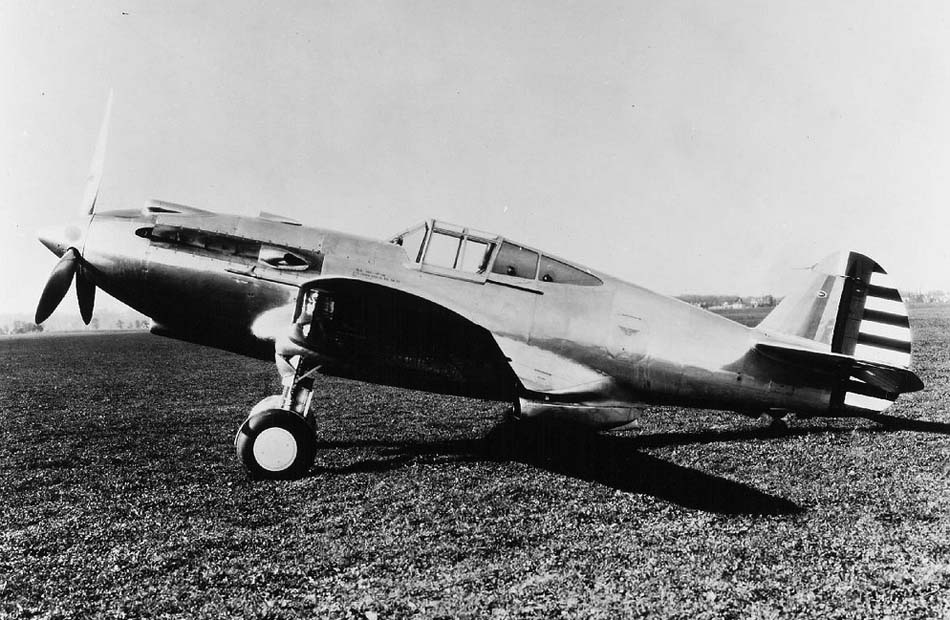

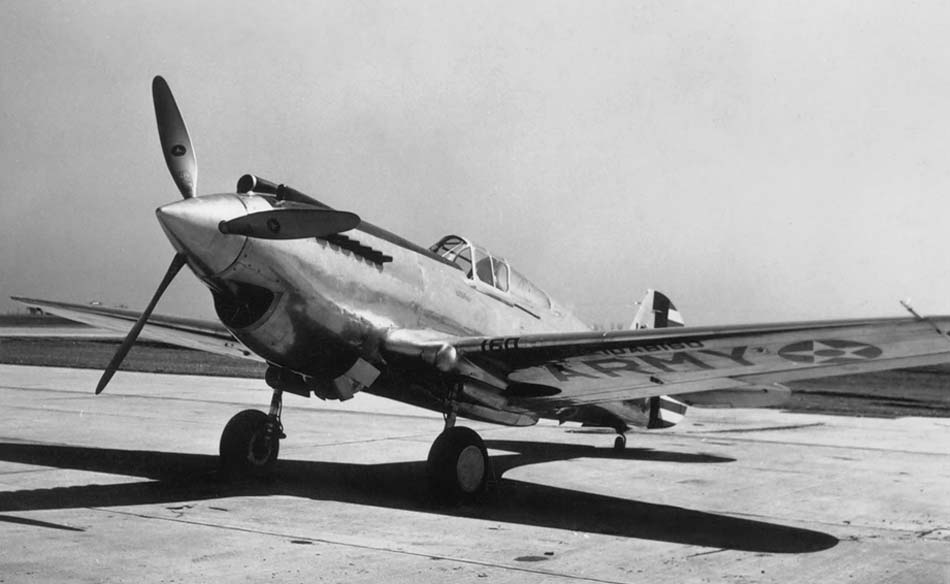

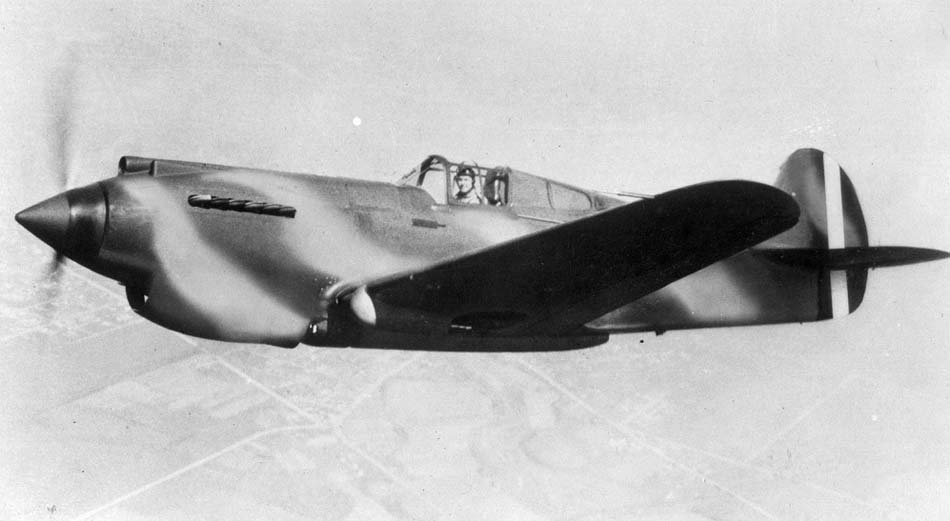

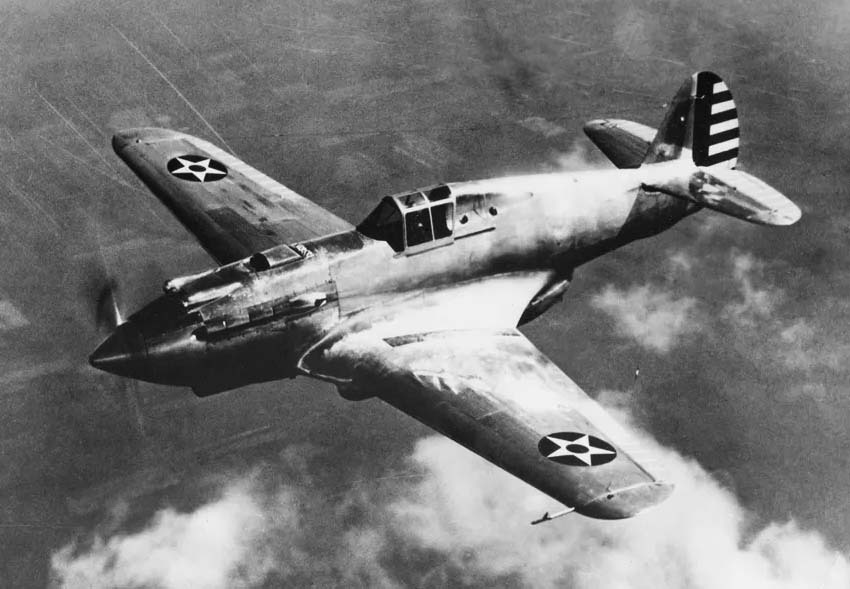

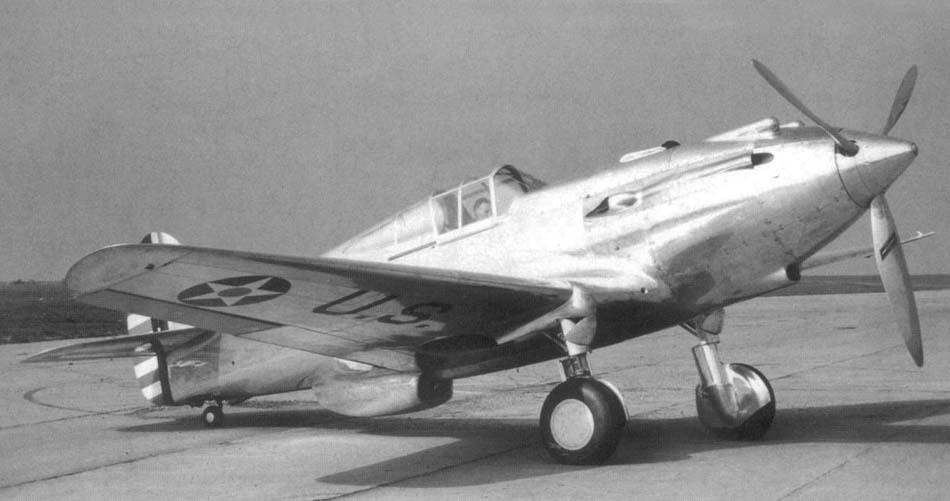

 Первый прототип XP-40

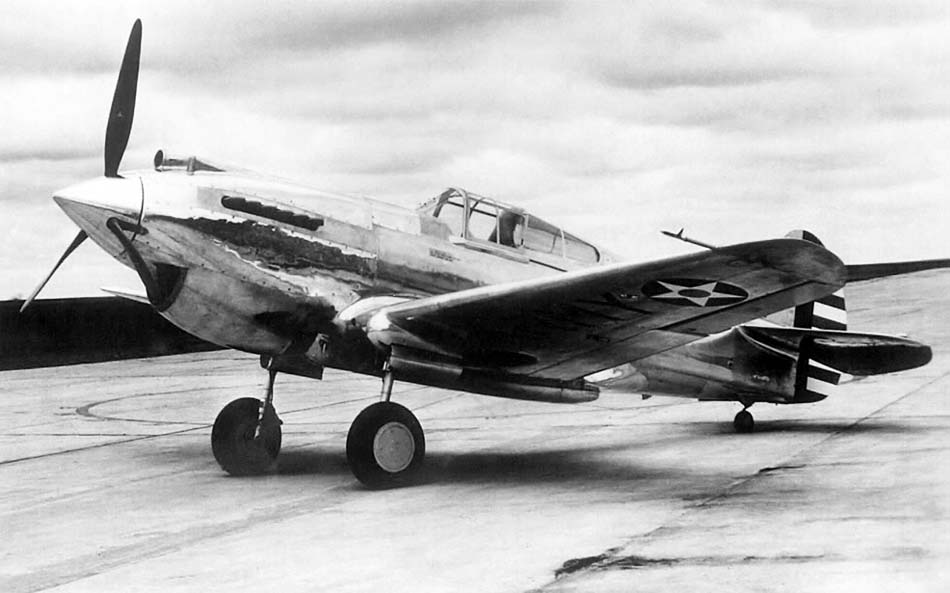

 Второй прототип XP-40

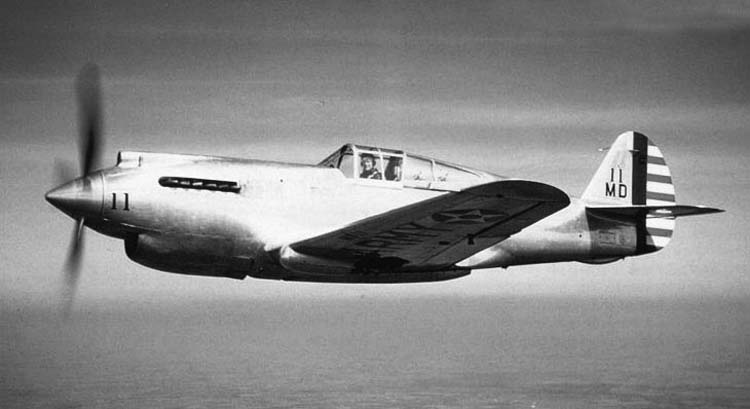

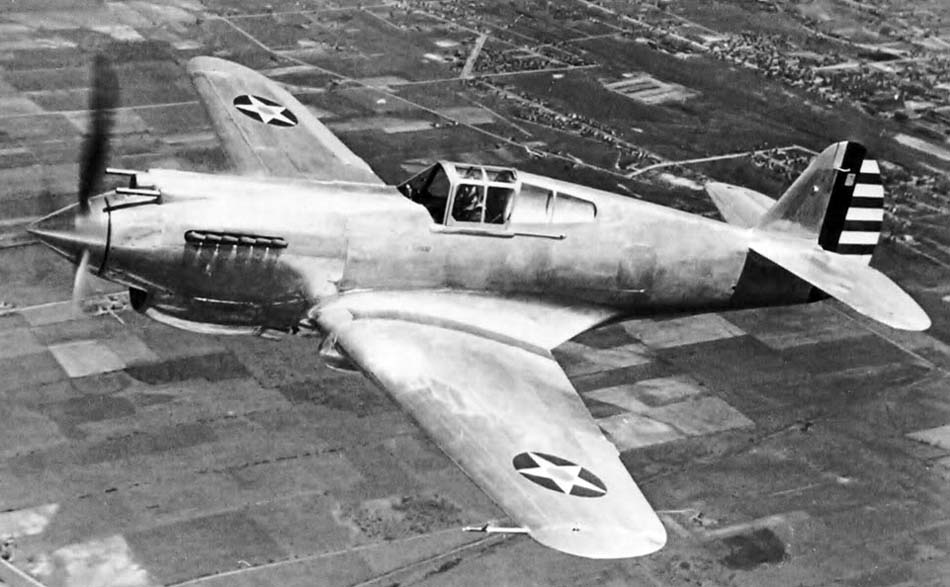

 Третий прототип XP-40
 Третий прототип XP-40

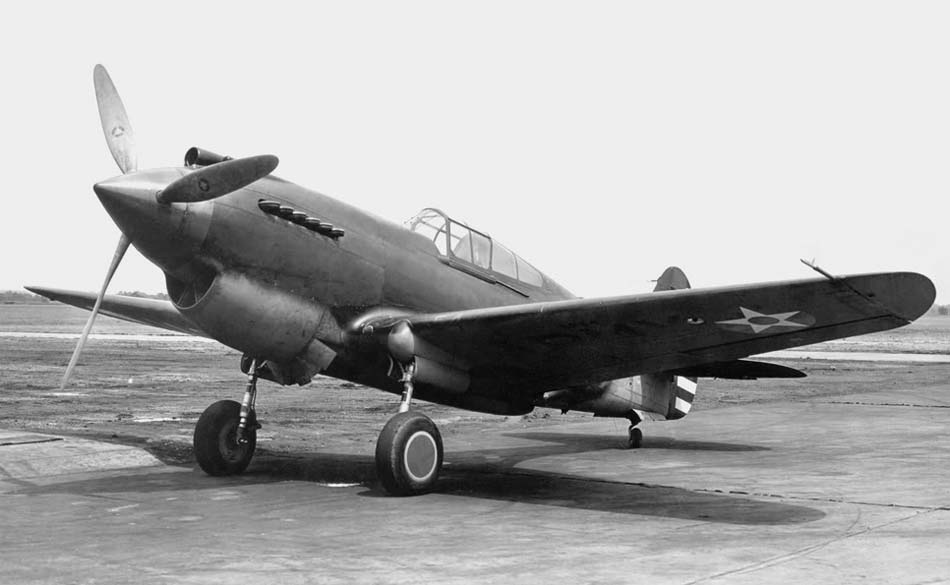

 P-40 один из первых самолетов переданных в USAAC

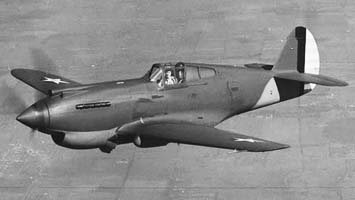

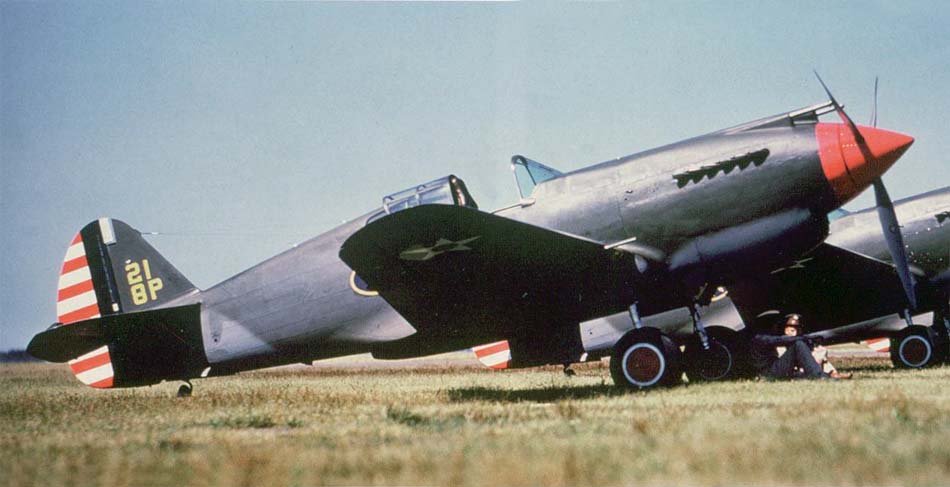

 P-40 первой производственной серии

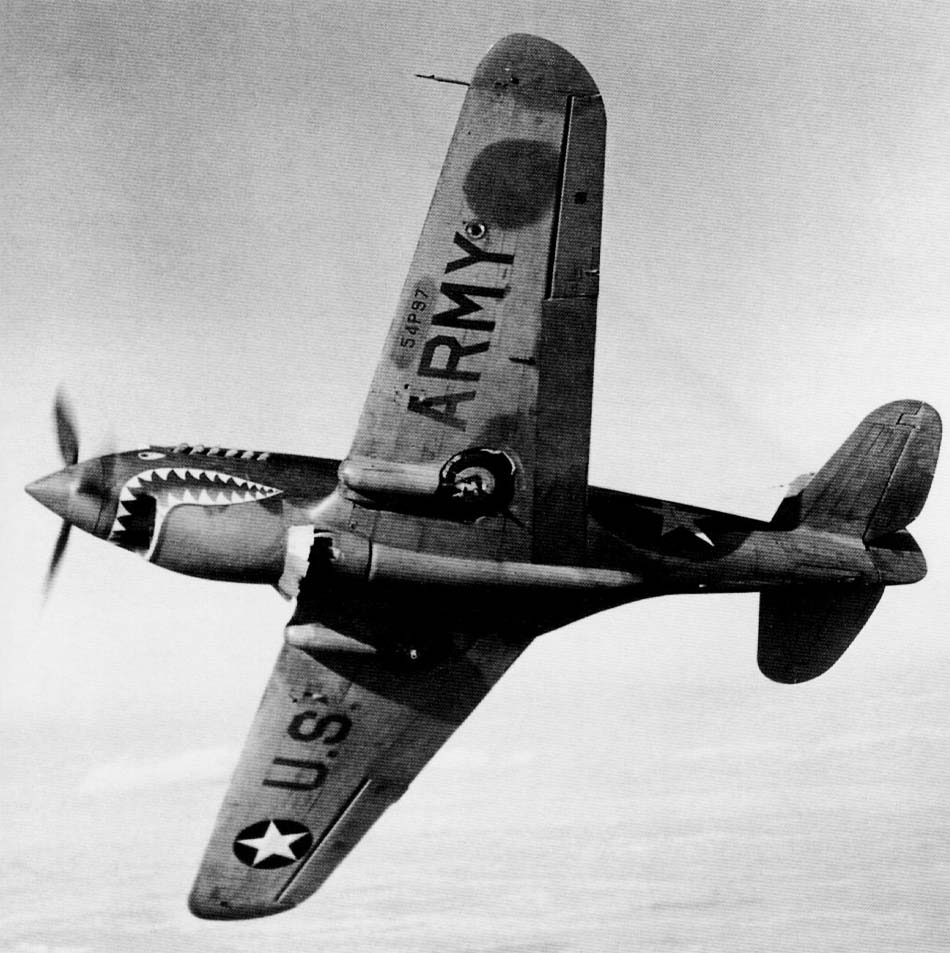

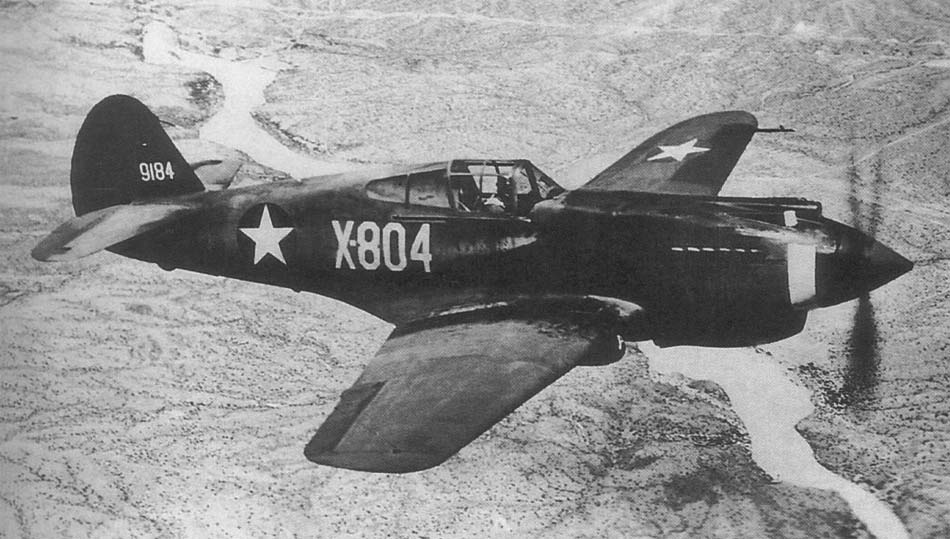

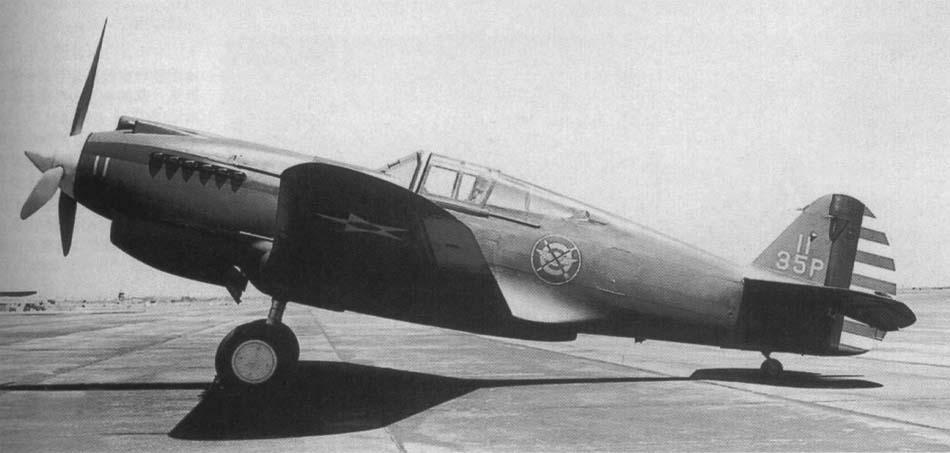

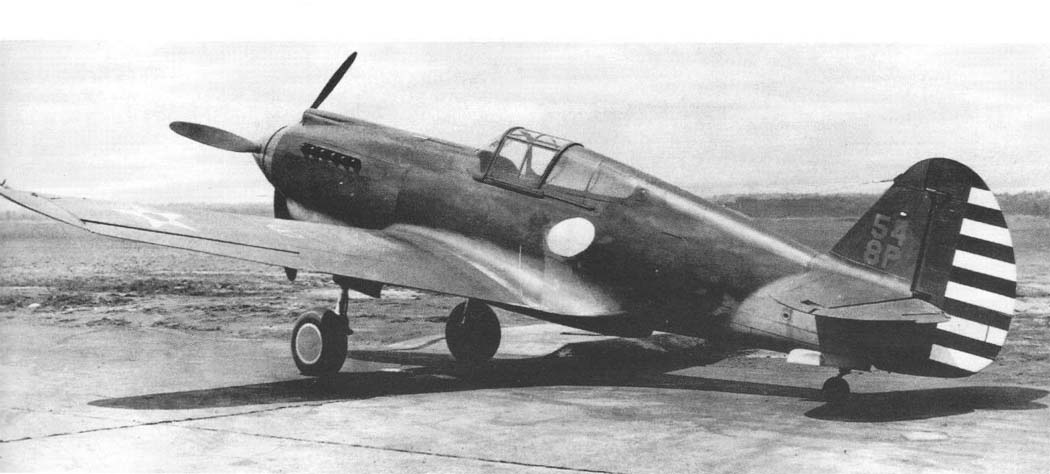

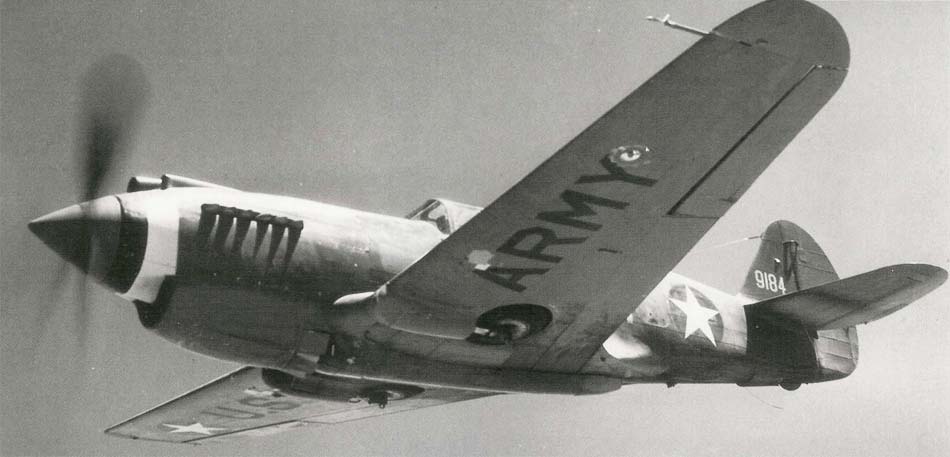

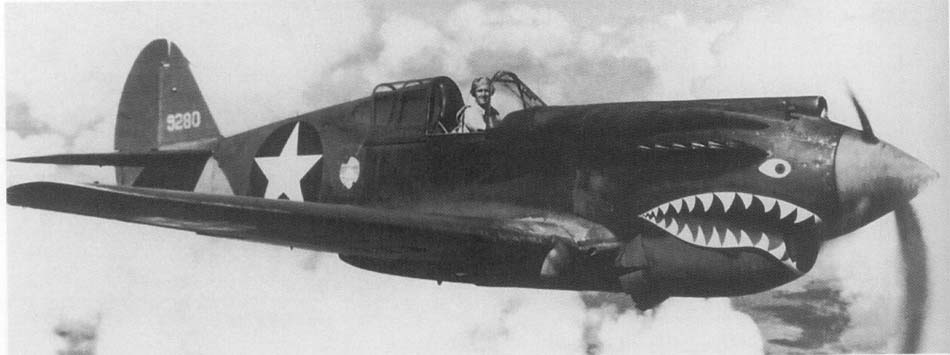

 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU
 P-40-CU

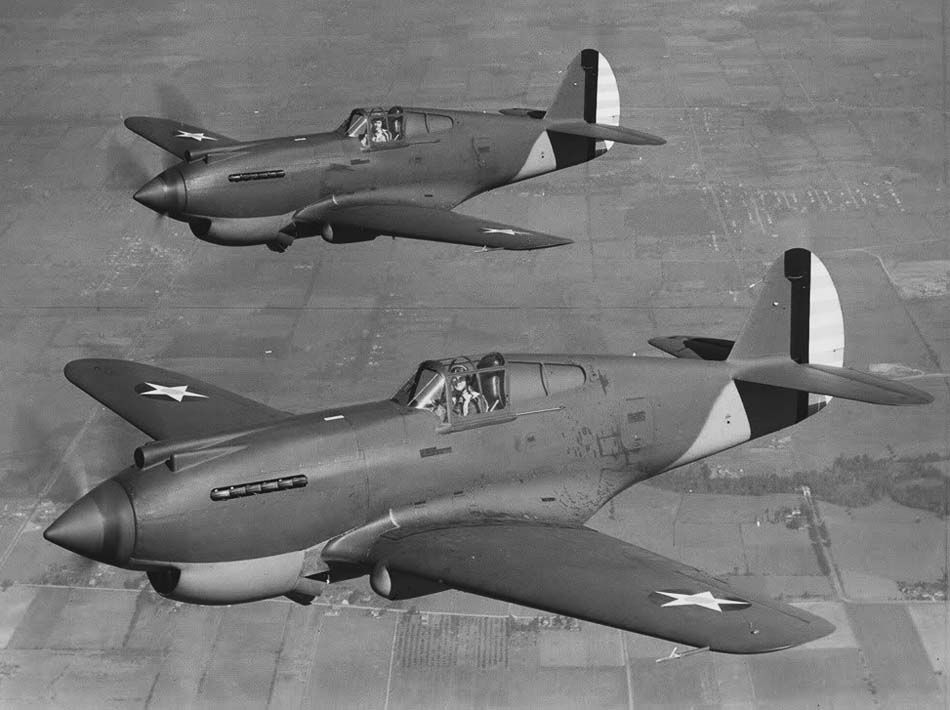

 В полете пара P-40-CU
 P-40-CU

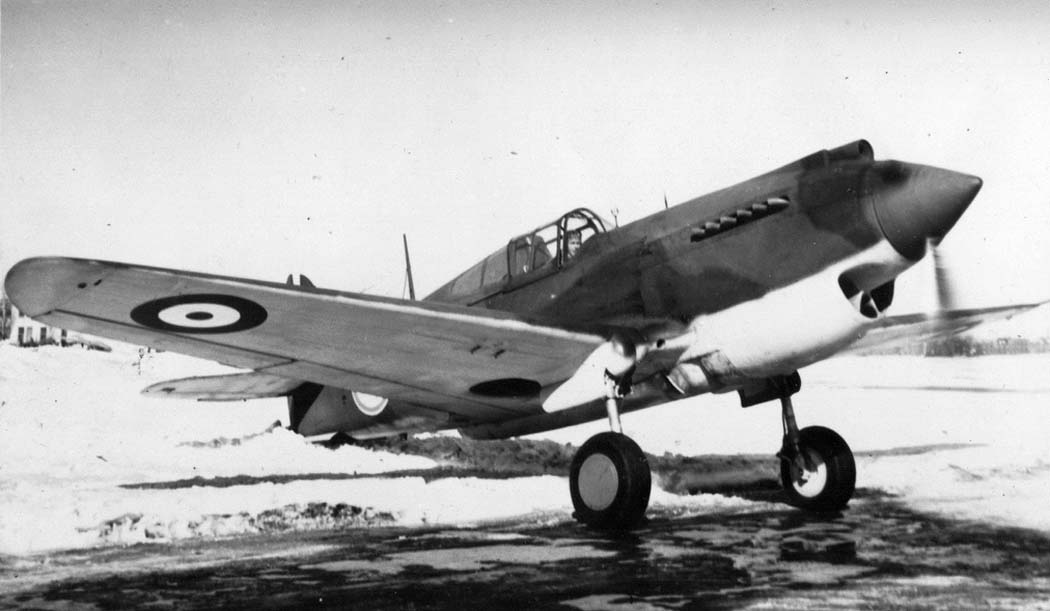

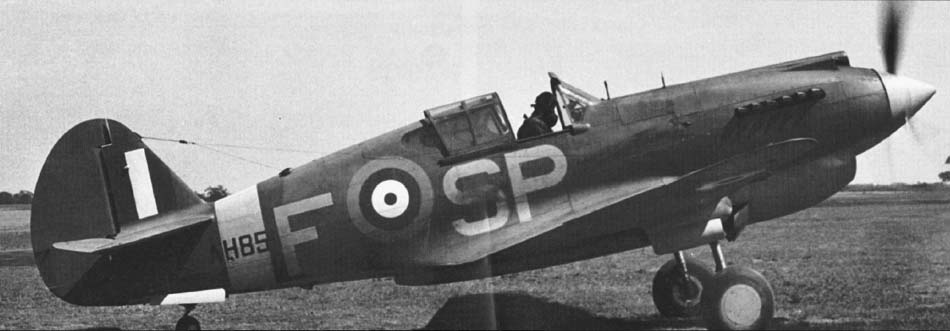

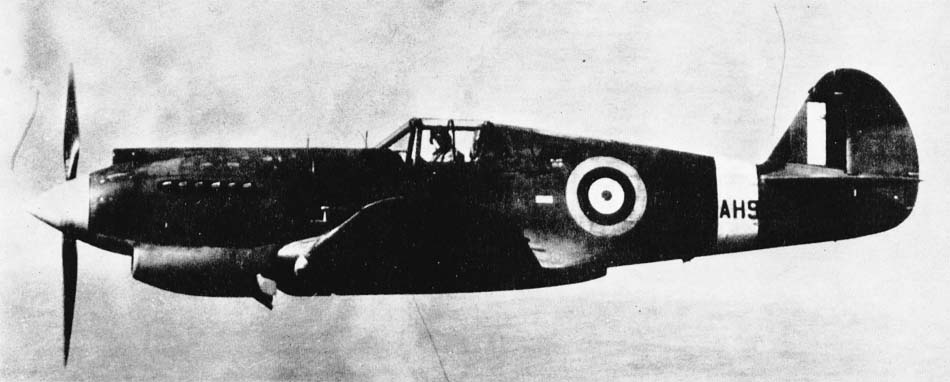

 Tomahawk Mk.I
 Tomahawk Mk.I
 Tomahawk Mk.I
 Tomahawk Mk.I

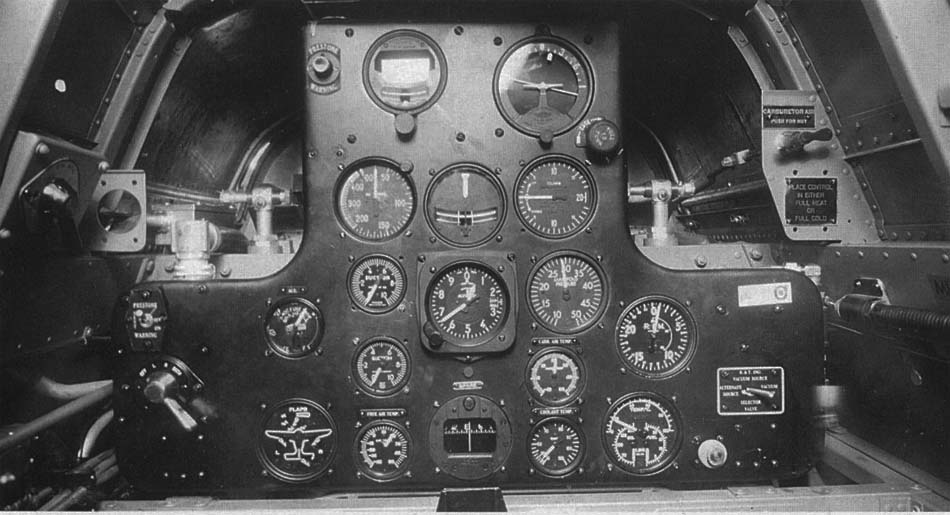

 Кабина пилота P-40-CU

  Схемы:

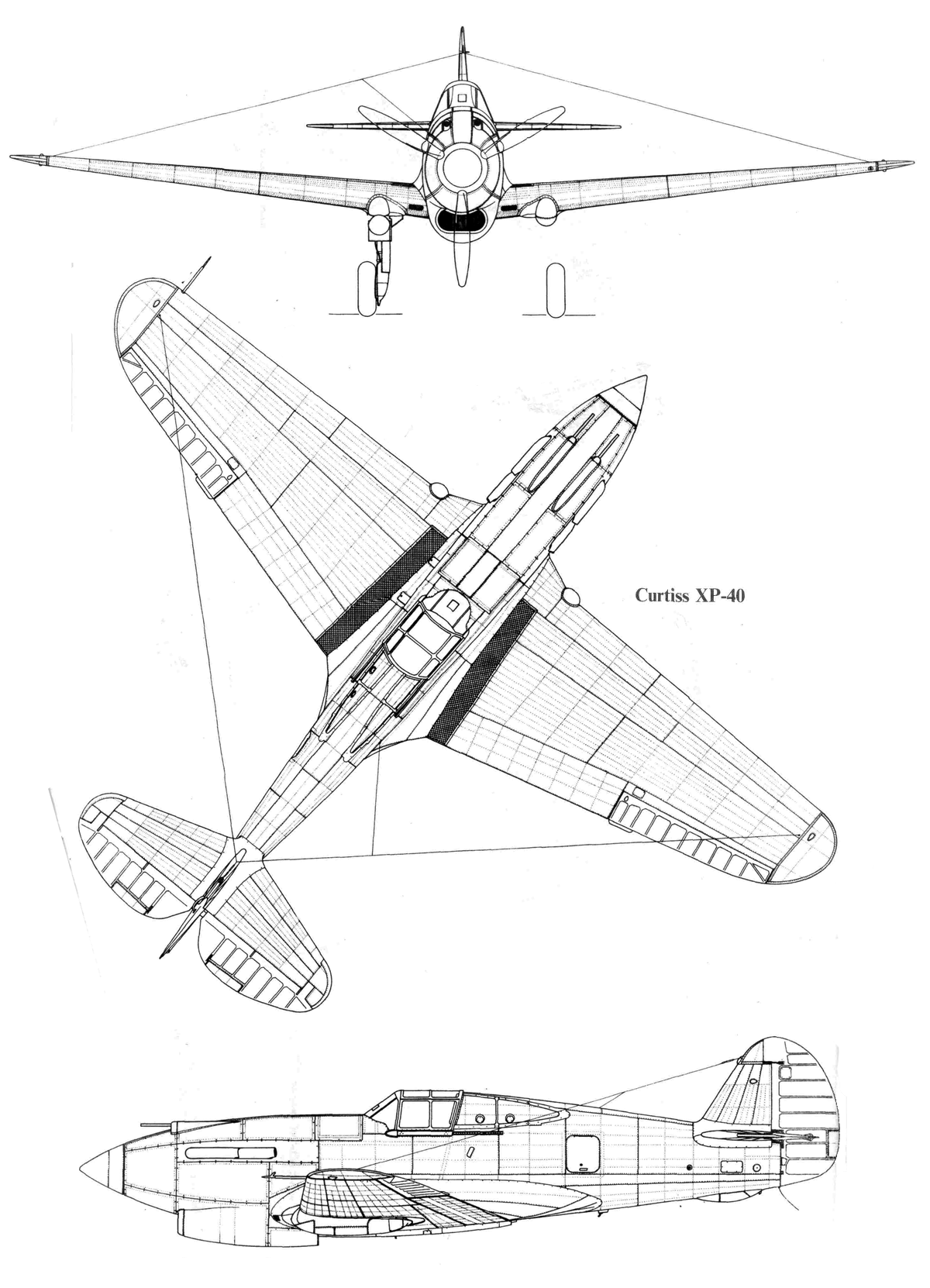

 XP-40

  Вариант окраски:

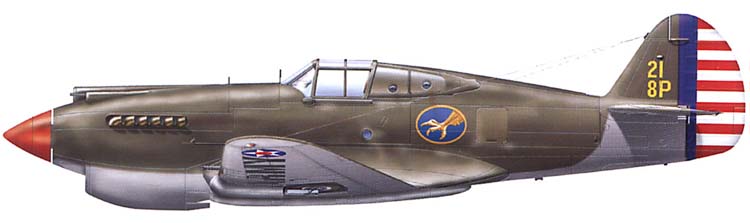

 P-40-CU    33 PS  8 PG USAAF

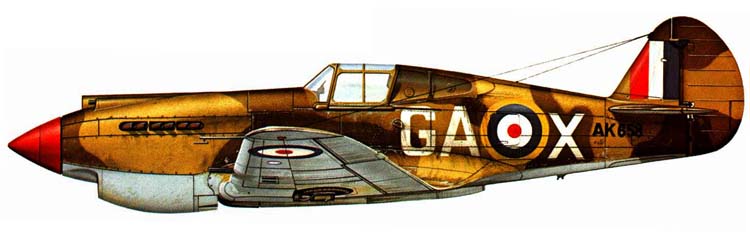

 Tomahawk Mk.I   112 Sq. RAF   (c) Don Greer







Список источников:

Дайджест "Крылья" . Самолеты Мира. Владимир Котельников. Олег Лейко. Истребитель Р-40
Авиация и Время. А.Котлобовский. "Ястребы" Донована Берлина
Крылья Родины. Виктор Бакурский. "Хоук" - это P-40
Aircraft Profile 35. Ray Wagner. Curtiss P-40 Tomahawk (Перевод А. Плахова, редакция В.Моисеева)
Joe Baugher. Encyclopedia of American Military Aircraft. Curtiss P-40 Warhawk, Tomahawk, Kittyhawk
USAF Museum. Aircraft Virtual Gallery. Curtiss P-40
Frans Bonne. WW2 Warbirds. Curtiss P-40 Warhawk
Warbirds Resource Group. Curtiss P-40 Warhawk
FAoW. Curtiss P-40 Kittyhawk
Nationalmuseum.af.mil. Curtiss P-40
Squadron/Signal. Bert Kinzey. P-40 Warhawk in Detail
Squadron/Signal. Richard S. Dann. P-40 Warhawk in Action
