   Ju.87R Stuka

Разработчик: Junkers
Страна: Германия
Первый полет: 1939
Тип: Дальний пикирующий бомбардировщик
  ЛТХ     Доп. информация



Одновременно с проектированием Ju-87В-2 началась разработка модификации с увеличенной дальностью полета. Появление этой модификации "Штуки" было связано с непомерно возросшим аппетитом Jumo211D, расход топлива которого вырос на 30%. Лучшим выходом из создавшейся ситуации было признано оборудовать уже строившиеся Ju-87В-1 с моторами Jumo211D двумя дополнительными 150-литровыми топливными баками в консолях крыла и двумя подвесными 300-литровыми баками. Новый вариант получил название Ju-87R-1.

Дальность его полета увеличивалась почти вдвое, но бомбовая нагрузка при этом уменьшилась до одной 250-кг бомбы. Объем выпуска составил 70-80 машин. В марте началось производство "дальней" модификации "Штуки" уже на базе Ju-87В-2 под названием Ju-87R-2. Внешне отличить одну модификацию от другой можно было только по подвесным топливным бакам.

Одновременно с R-1 завод в Темпельхофе наладил выпуск модификации R-2 на базе В-2. Взлетная масса увеличилась почти на тонну, а дальность достигала 1250 км. Некоторые самолеты оснащались новым двигателем Jumo211H. Весной 1940 г. во время оккупации Норвегии Ju-87R входили в состав I/StGl. Поскольку боевые действия "штук" против британского флота и конвоев продолжались, "Рихарды" считались "техникой особой секретности", цензоры на публикуемых в печати фотографиях тщательно ретушировали все признаки наличия подвесных баков. Следующим стал Ju-87R-3, который стандартно оснащался радиостанцией FuG25 и радиополукомпасом Peil G IV. Достаточно спорными представляются утверждения об обозначении таким образом буксировщика планеров на базе Ju-87R.

Перед отправкой в Северную Африку "Штуки", в основном Ju-87R-2, были модифицированы для участия в боях в условиях тропиков. Самолет получил специальный противопылевой фильтр, устанавливаемый на воздухозаборник нагнетателя на правой стороне фюзеляжа, дополнительную защиту отсеков вооружения и запас продовольствия, воды, и карабин в хвостовой части фюзеляжа. Их обозначения дополнил индекс "trop".

Опыт боевого применения "Штуки" в Африке привел к появлению последней, самой "тропической" модификации "Штуки" - Ju-87R-4. На ней были реализованы все ранее применявшиеся на "тропических" модификациях решения по защите важнейших систем самолета от пыли и песка. Ее производство началось в марте 1941 г. после прекращения выпуска всех остальных модификаций "Штуки".

Общий выпуск "Рихардов" составил 100-150 машин.







 ЛТХ:
Модификация   Ju-87r-2
Размах крыла, м   13.60
Длина, м   11.10
Высота, м   4.01
Площадь крыла, м2   31.90
Масса, кг
  пустого самолета   2750
  нормальная взлетная   4350
Тип двигателя   1 ПД Junkers Jumo-211Da
Мощность, л.с.   1 х 1200
Максимальная скорость , км/ч
  у земли   340
  на высоте   378
Крейсерская скорость , км/ч   280
Макс. скорость пикирования , км/ч   650
Практическая дальность, км   1450
Практический потолок, м   7000
Экипаж, чел   2
Вооружение:   два крыльевых 7.9-мм пулемета МG-17 и два 7.9-мм пулемета МG-15
  1х500кг или 1х250кг + 4х50кг бомб


 Доп. информация :


 Статья "Европейская карьера Ju.87"
 Статья "Штуки в "Битве за Англию"
 Статья "Ju.87 на Средиземноморье"
 Статья "Ju.87 на Восточном фронте"

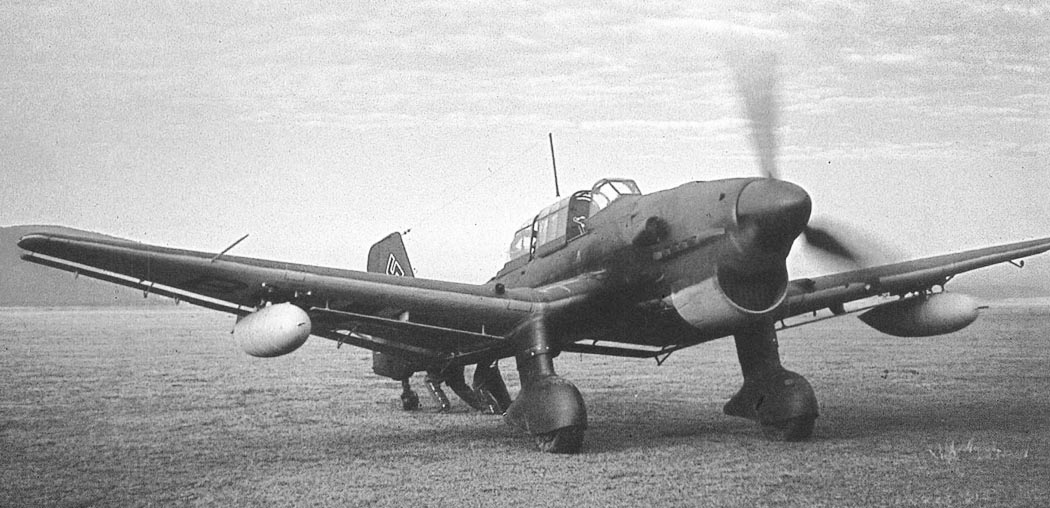

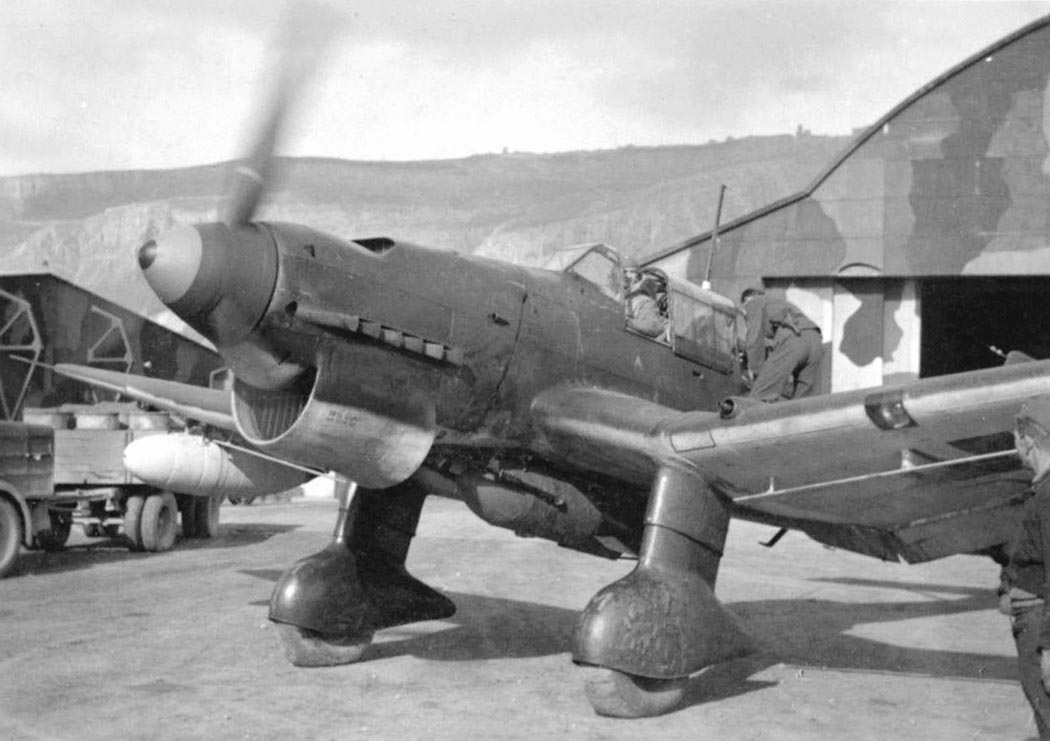

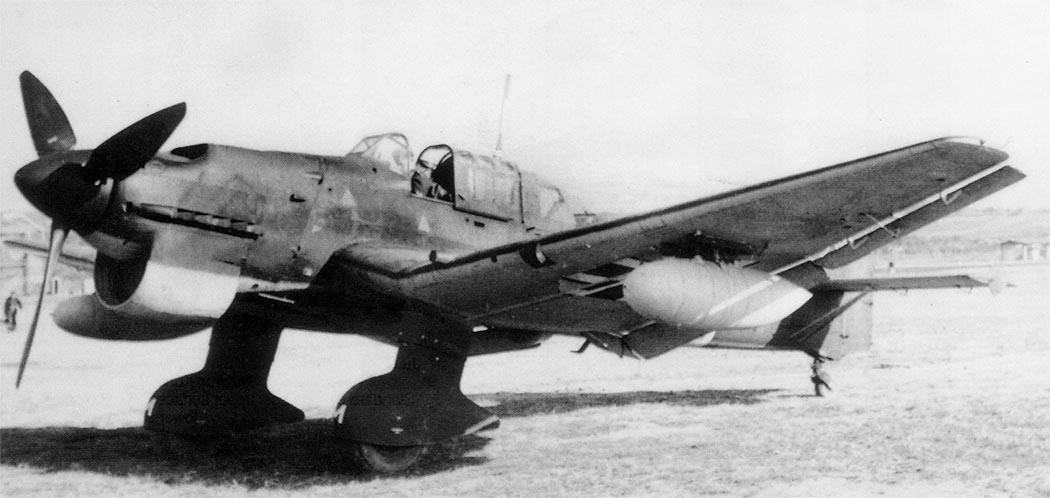

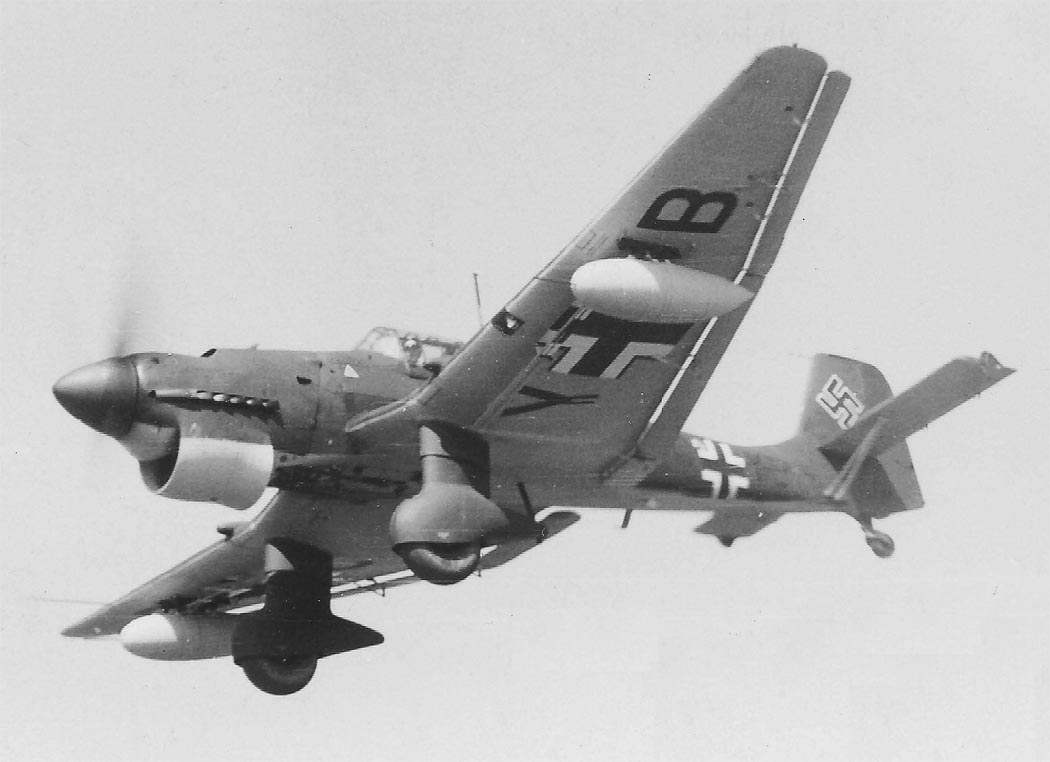

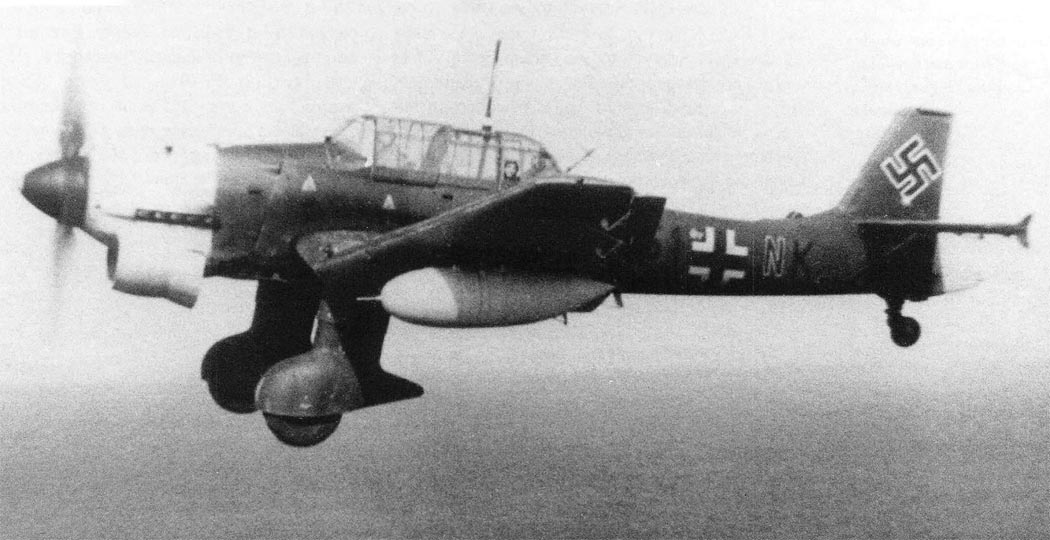

 Фотографии:

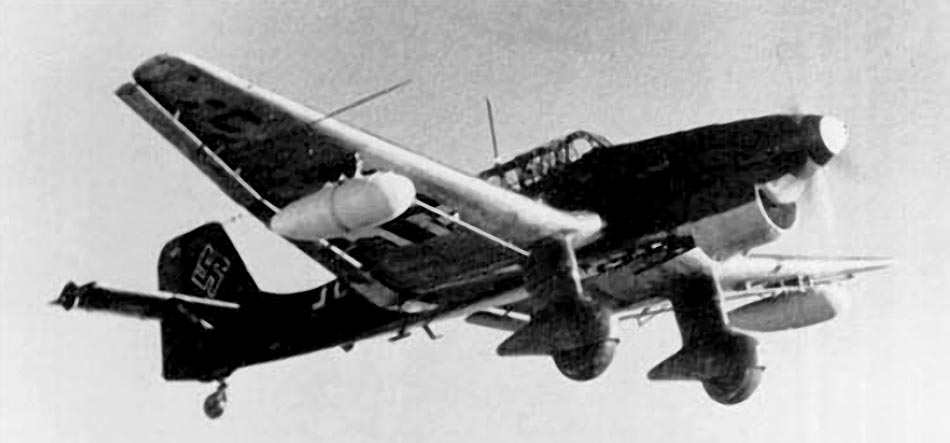

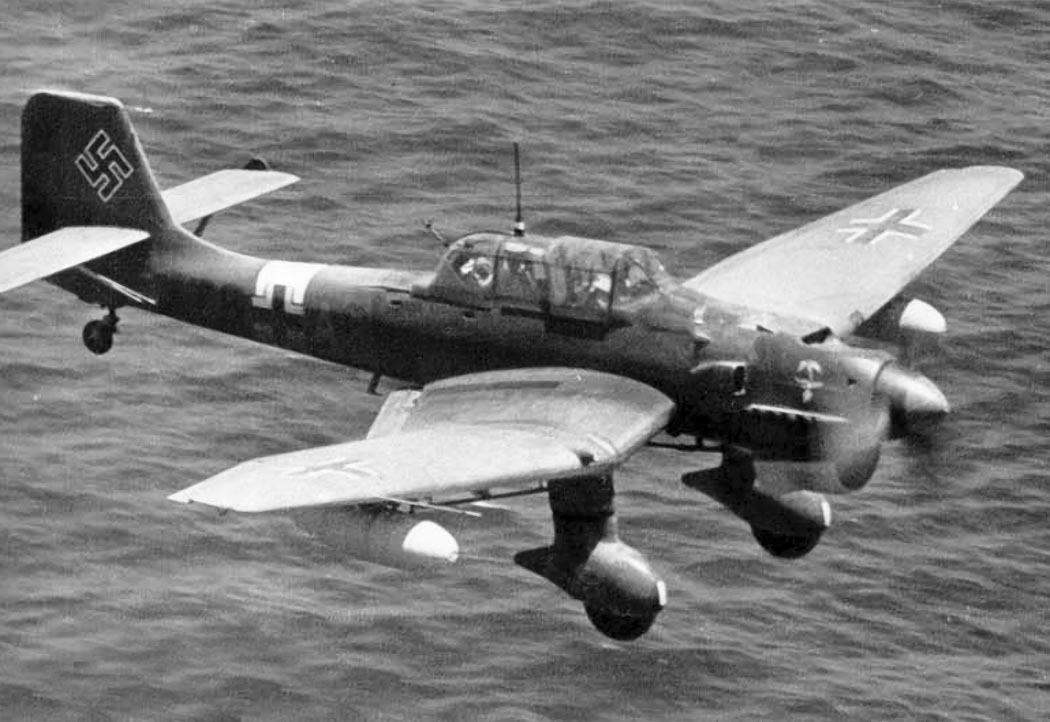

 Ju.87R-1

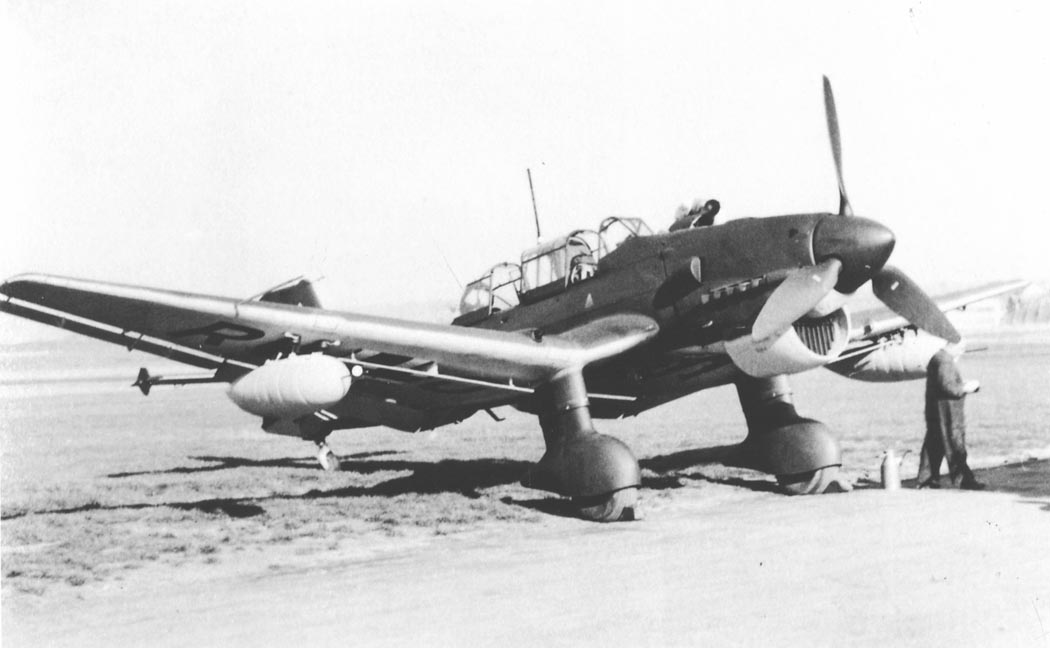

 Ju.87R-1

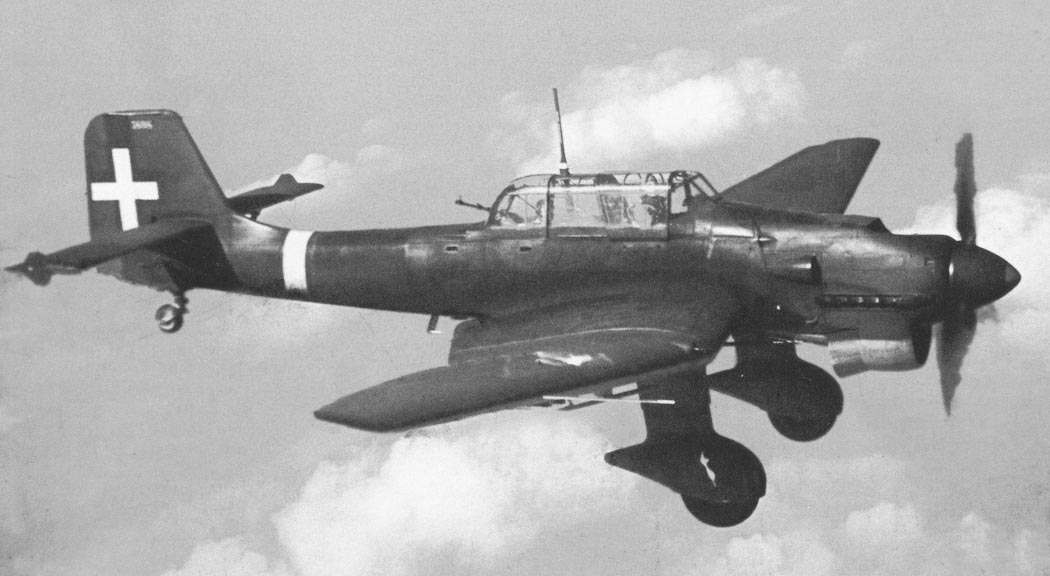

 Ju.87R-1

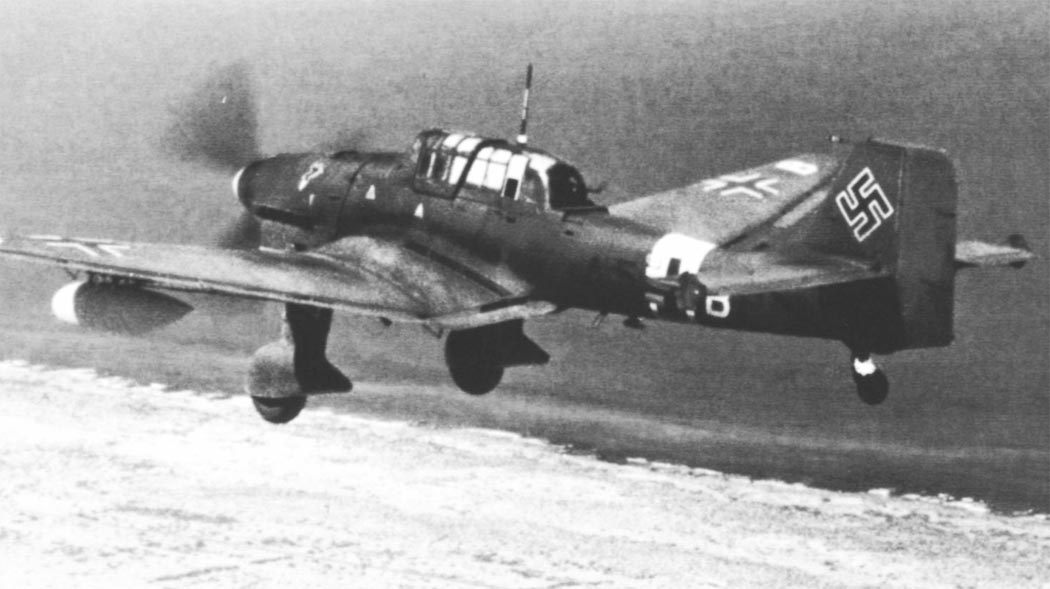

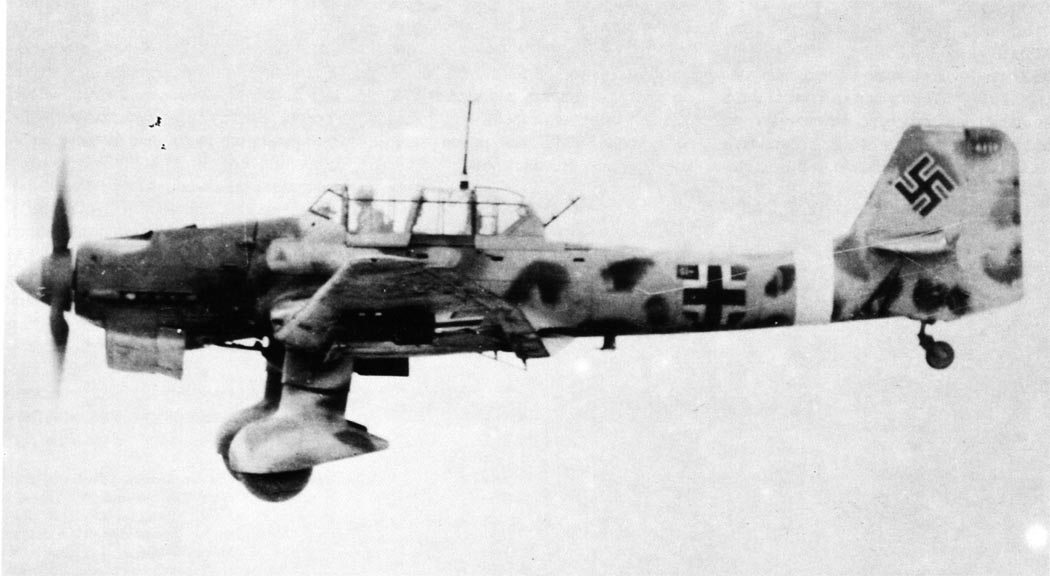

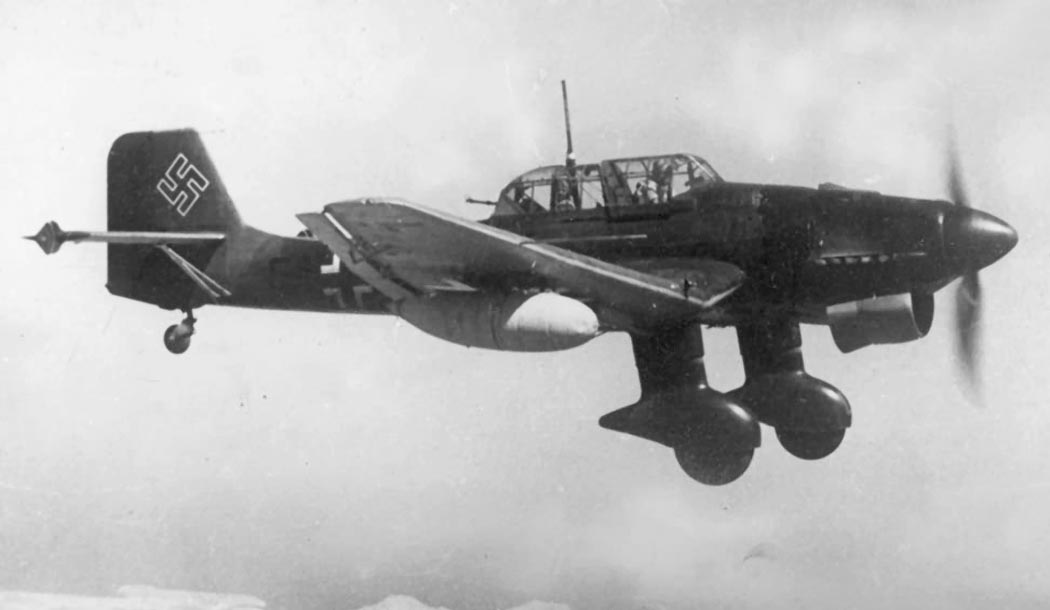

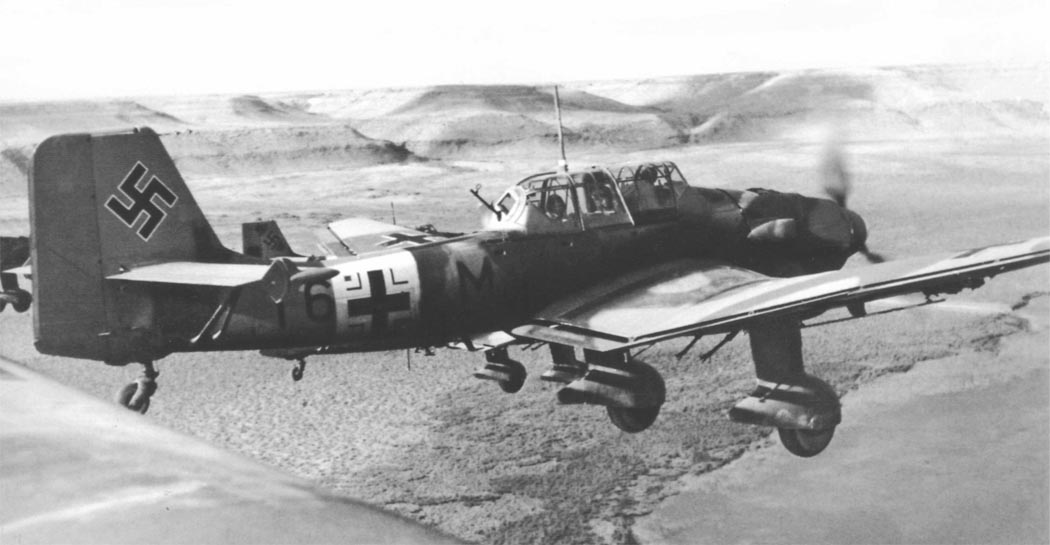

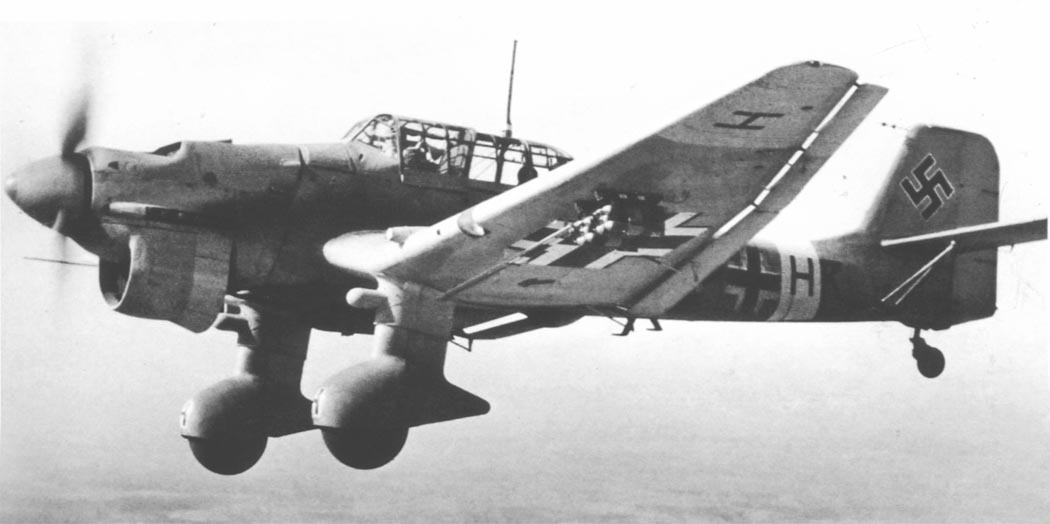

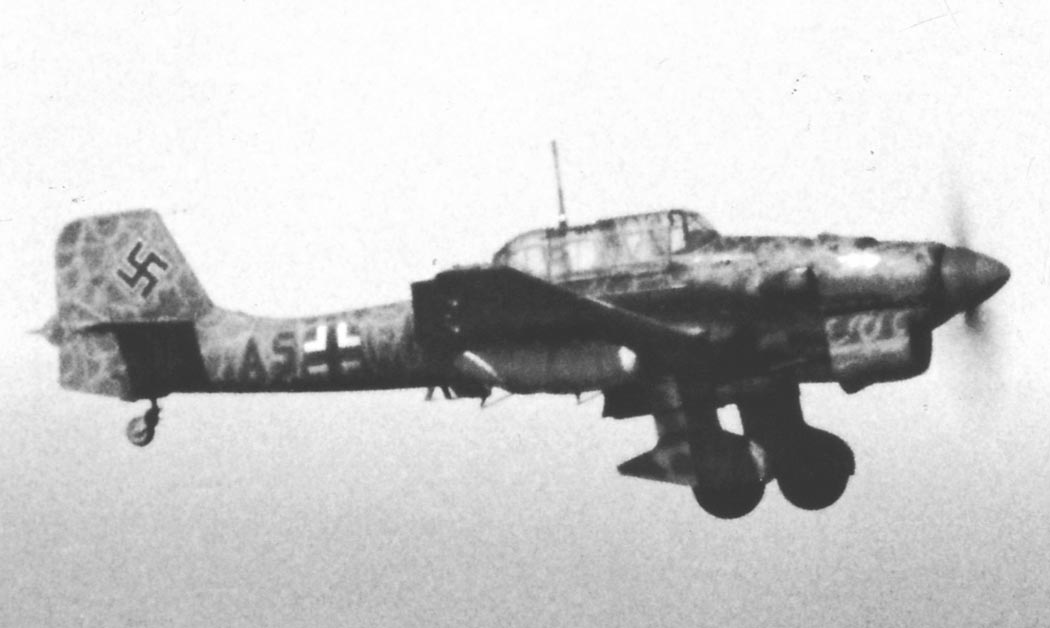

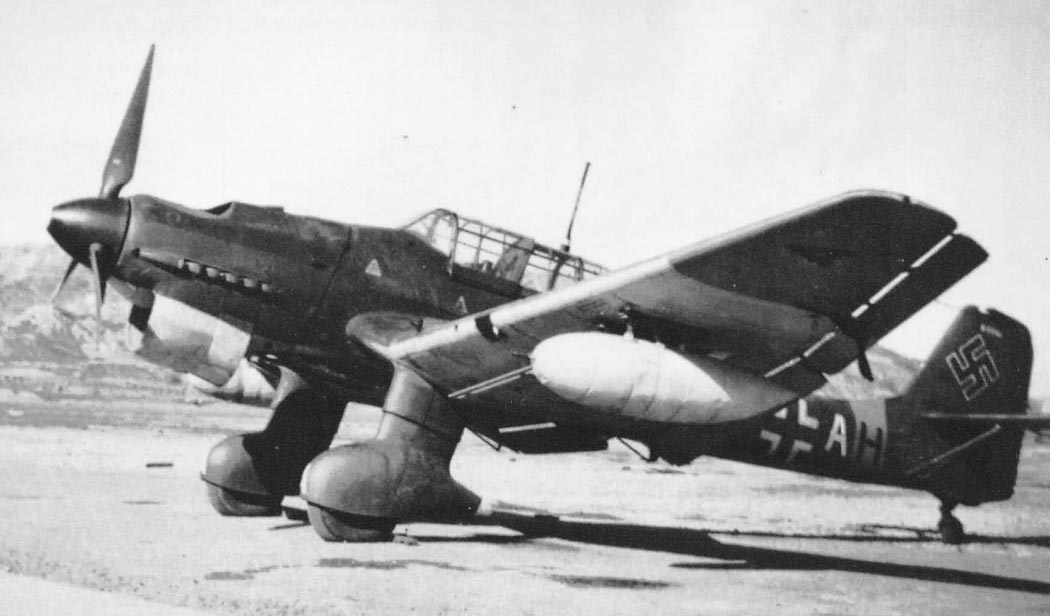

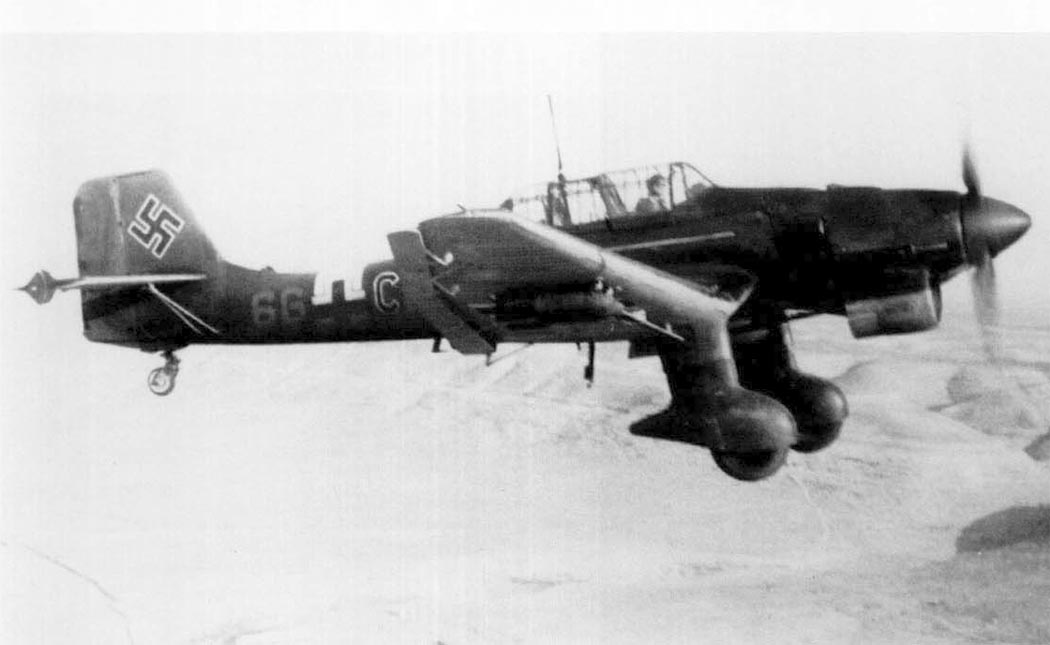

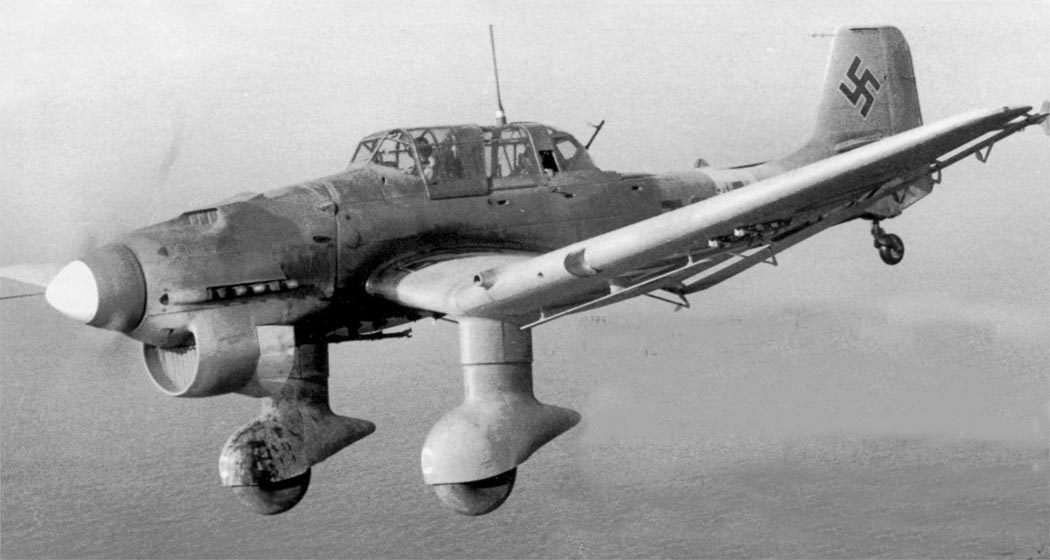

 Ju.87R-2

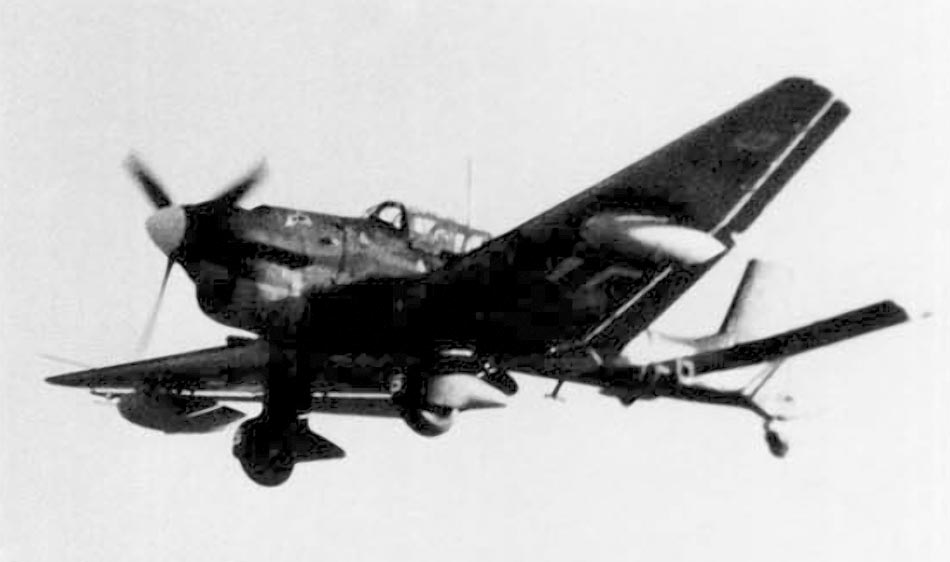

 Ju.87R-2

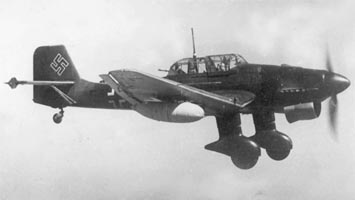

 Ju.87R-2

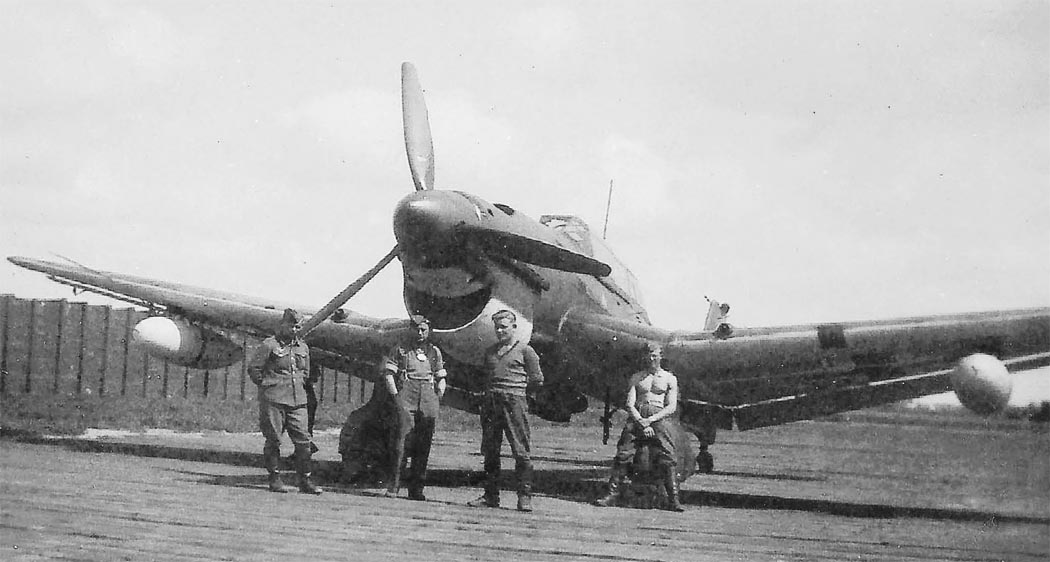

 Ju.87R-2

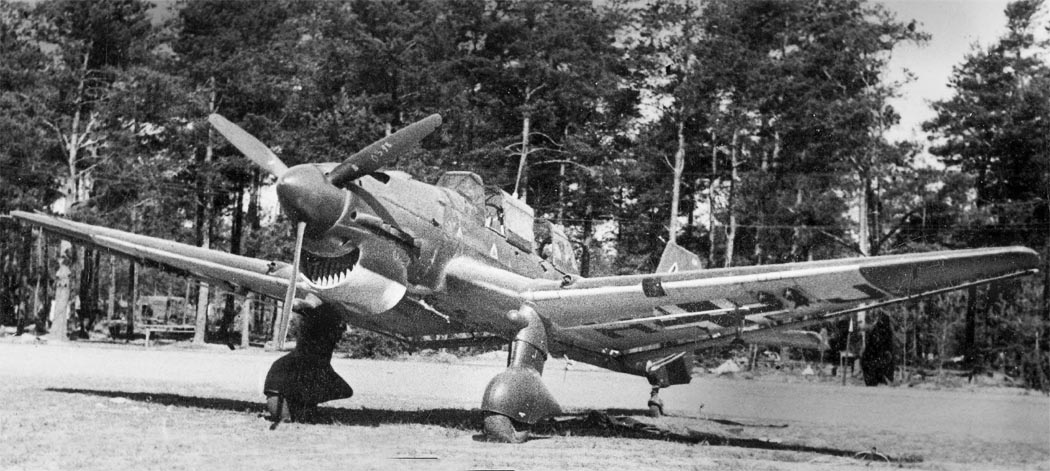

 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-2
 Ju.87R-4

  Схемы:

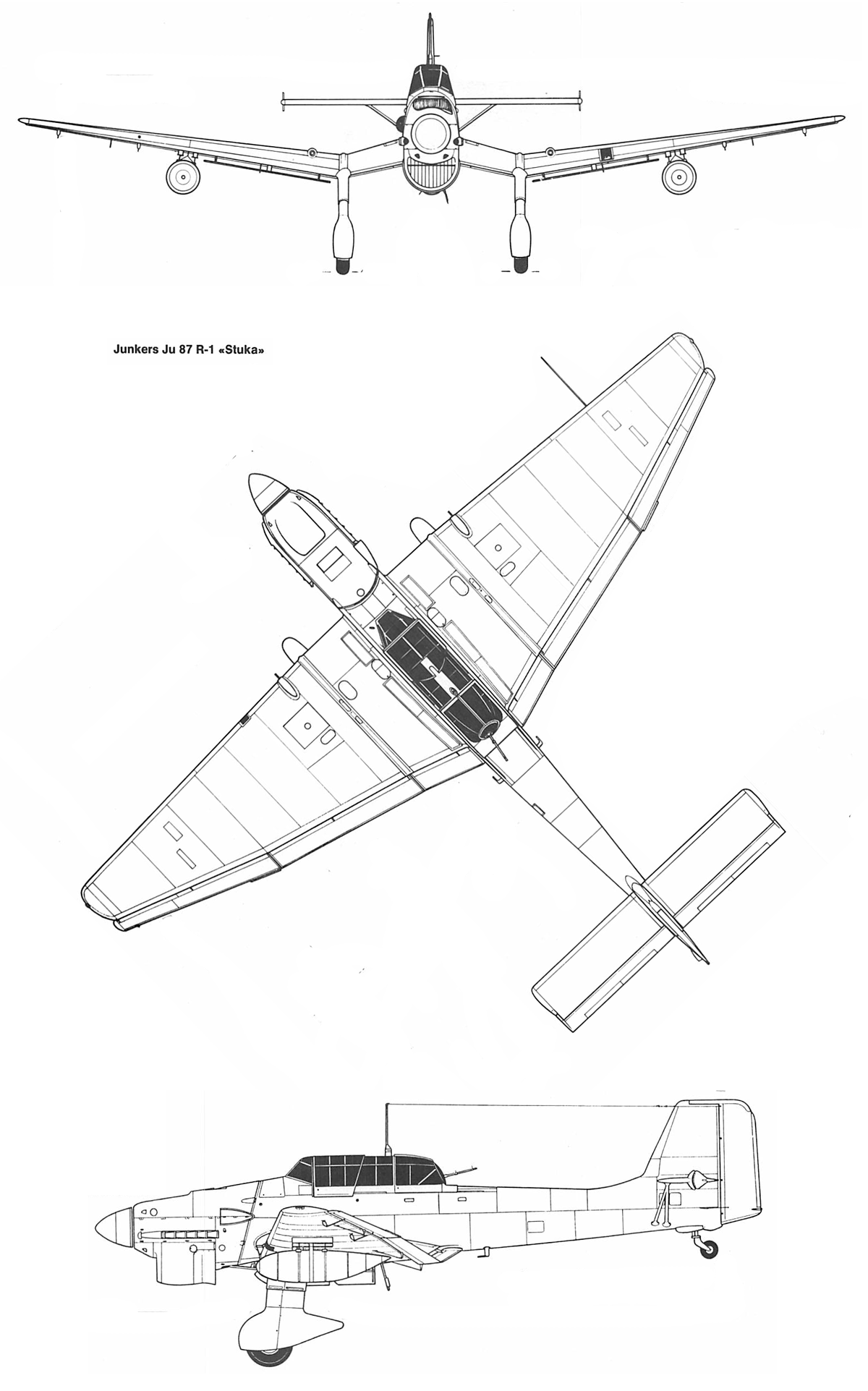

 Ju.87R-1

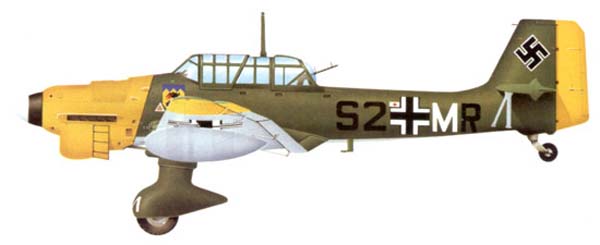

  Варианты окраски:

 Ju.87R-1 7./ StG 77, Балканы,  1941 год

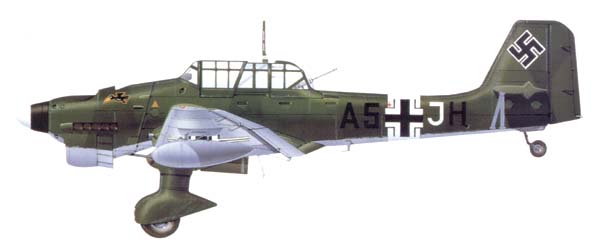

 Ju.87R-2  1./ StG 1, Ливия,  1941 год
 Ju.87R-2  6./ StG 2, Ливия,  1941 год

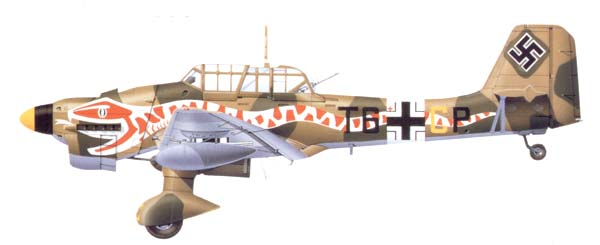

 Ju.87R-2  Stab./ StG 3, Сев.Африка,  1941 год

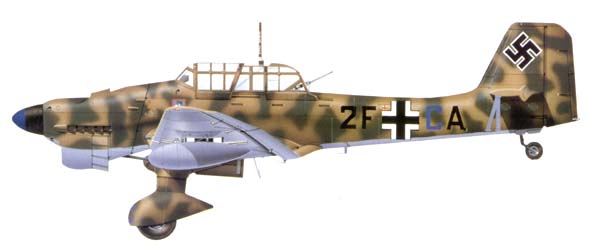

 Ju.87R-2  4./ StG 3 , Ливия, 1942 год
 Ju.87R-2  1/ StG 3 , Сицилия,  1941 год

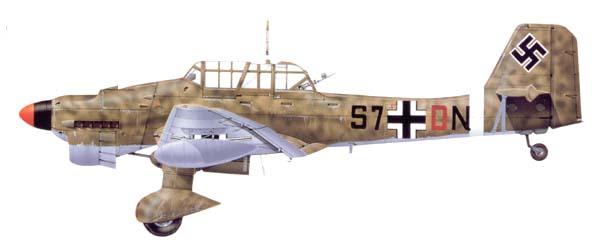

 Ju.87R-2   5./ StG 3 , Ливия,  1942 год
